隨著數據采集監控需求的增加，特別是針對非自動化控制系統閉環控制范圍內的采集監控需求，物聯網解決方案具備低成本、低技術難度的特點，可以簡單高效的完成一整套獨立數據采集監控系統，備受客戶的認可及信賴。
項目背景

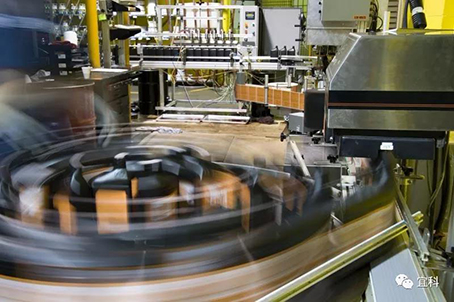

某設備制造廠商的主力機型中某特殊運動組件的精度直接影響設備的性能以及穩定運行，但此組件的檢測手段受組件高速運動邏輯限制，無法采用傳統的PLC系統進行采集監控。傳統的解決方案僅支持設備調試、調機、檢修過程中的低速率運動操作，并且需要人工隨設備同步運動，以便滿足有線數據傳輸并以此完成性能判斷，現場操作準備工作復雜且耗時、低效。
用戶訴求
■ 組件靜止、運動時提供動態測量，并實現采集數據無線傳輸方案
■ 配套高精度傳感器，采集網關需要支持高精度A/D轉換（電壓0.1%FSR、電流0.2%FSR）
■ 應用軟件支持標準操作系統（Windows新版本、Android、iOS）、支持標準的PC、平板電腦、智能手機等智能終端
■ 可選電池/充電電池供電模式，以適應被測組件的高速運動條件下的采集傳輸工作
■ 無線通信/數據傳輸支持WiFi、藍牙（優先）
■ 應用軟件支持權限管理、設備管理、數據解析、圖表生成、數據導出等功能
■ 一體化解決方案及售后服務能力
解決方案
宜科提供的物聯網的無線采集傳輸解決方案，按照“終用戶”便捷操作模式需求，增加一款尺寸小巧的無線采集終端，支持高精度模擬量數據接入，并能夠通過無線傳輸?shù)街付ǖ腜LC、平板或手機等終端，通過PC工具或App完成數據管理及應用，便于產品交付及運維作業。
核心硬件 - Spider67 Mobile
硬件部分為Spider67 Mobile系列的04AIO產品，提供4通道模擬量接入的IP67防護等級產品，輸入端支持高精度電流模擬量、電壓模擬量接入，網絡端支持WiFi、藍牙等無線傳輸解決方案，配套提供PC工具、App，用戶可結合實際場景及配置方案，選擇不同顯示終端的應用部署方案。
配置工具 - APP/PC
針對網關的物聯網特征，宜科配套提供相關的配置工具，包括手機App以及PC工具，為用戶提供簡單高效的操作手段，增加安裝部署的便利性。

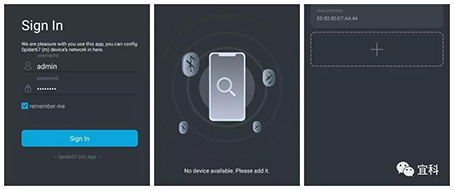

配套App工具

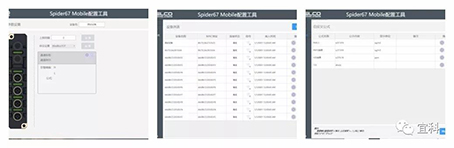

配套PC工具
兩種應用模式方案可選
結合不同應用模式及智慧運維管理的擴展?jié)摿Γ丝茷榭蛻籼峁﹥煞N應用模式可選方案，以便結合“終用戶”的實際需求進行差異化配置，擴大的系統的適用范圍。

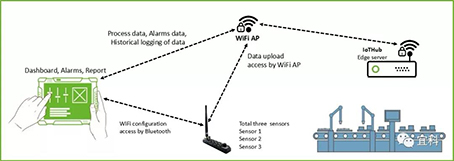

1 本地部署IoT Hub邊緣服務方案
此方案支持邊緣數據存儲，以便支持設備制造廠商以及終端用戶的智慧運維管理需求，物聯網網關采集的數據通過邊緣服務器進行數據存儲及應用，結合后續的需求可以引入數據分析，完成“預測性”診斷維護。

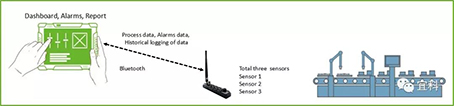

2 無線傳輸直連方案
此方案為物聯網網關通過網絡直連顯示終端，數據存儲及應用服務能力取決于顯示終端，部分開發需要提前適配相關的顯示硬件。
項目收益
宜科為用戶提供的物聯網采集應用方案，幫助用戶規避了對于現有自動化控制系統的升級改造工作，降低研發測試成本投入。同時，將該套物聯網采集監控方案作為標準化升級包，方便銷售及售后服務部門的增值服務，簡化了已銷售設備的升級改造難度。無線傳輸解決方案，降低了采集系統中運動組件的正常損耗比例，有利于降低總體使用及維護成本，物聯網移動端App方案降低硬件投入的情況下，滿足各類通用終端的適配及應用，方便各類授權人員快速完成設備的調試、檢修等作業工作，減少了現場工作強度。
