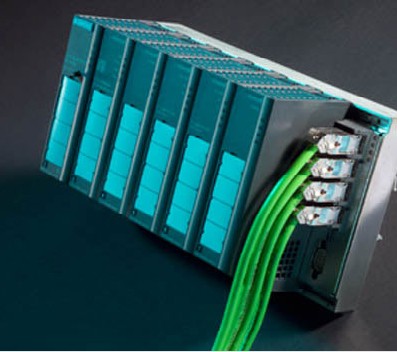

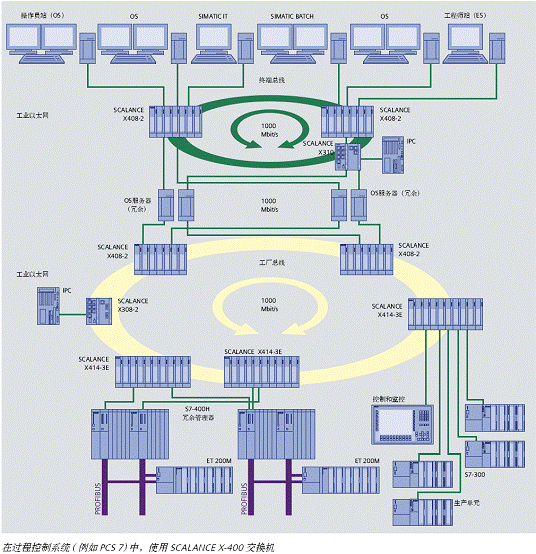

增強網管型交換機 |
|
|
SCALANCE X408-2
 |
SCALANCE X414-3E
 |
|
產品描述 |
|
|
|
型號 |
4個10/100/1000Mbit/s和4個10/100Mbit/s RJ45接口，2個千兆/百兆介質模塊插槽，綜合冗余管理，辦公室網絡功能 (RSTP, VLAN,..) 網絡管理，帶有C-PLUG |
SCALANCE X414-3E,基本模塊帶有2個10/100/1000Mbit/s和12個10/100Mbit/s RJ45接口，1個千兆/百兆介質模塊插槽，2個百兆光纖介質插槽,綜合冗余管理，三層路由功能,辦公室網絡功能 (RSTP, VLAN,..) 網絡管理，帶有C-PLUG |
|
訂貨號 |
6GK5408-2FD00-2AA |
6GK5414-3FC00-2AA2 |
|
傳輸速率 |
10/100/1000 Mbit/s |
10/100/1000 Mbit/s |
|
接口類型 |
|
|
|
電氣 |
4 x RJ45接口 (10/100/1000 Mbit/s；TP)
4 x RJ45接口 (10/100 Mbit/s；TP) |
在基本模塊上:
2 x RJ45接口 (10/100/1000 Mbit/s；TP)?
12 x RJ45接口(10/100 Mbit/s； TP)
增加擴展模塊：
通過EM495-8模塊可增加8 x RJ4接口(10/100 Mbit/s；TP)? |
|
光學 |
通過配置MM492-2或MM492-2LD介質模塊可獲得4個千兆光纖SC接口；通過配置MM492-1或MM491-2LD介質模塊可獲得4個百兆光纖BFOC接口 |
在基本模塊上：
通過配置MM492-2或MM492-2LD介質模塊可獲得2個千兆光纖SC接口；通過配置MM492-1或MM491-2LD介質模塊可獲得4個百兆光纖BFOC接口
增加擴展模塊：
通過增加EM496-4擴展模塊和 MM491-2或MM491-2LD介質模塊可獲得12個百兆SC接口 |
|
擴展接口 |
– |
EM495-8或EM496-4 |
|
電源連接 |
1 x 4針端子排 |
1 x 4針端子排 |
|
信號觸發連接 |
1 x 4針端子排 |
1 x 4針端子排 |
|
數字信號輸入 |
– |
2 x 5針端子排 |
|
交換介質插槽 |
C-PLUG |
C-PLUG |
|
電源電壓 |
24 V DC (18 V to 32 V) |
24 V DC (18 V to 32 V) |
|
電流消耗 |
< 700 mA |
< 2000 mA |
|
功率 |
15w(不安裝介質模塊時)
< 48 W(最大配置時) |
15w(不安裝介質模塊和擴展模塊時)
< 48 W(最大配置時) |
|
網絡范圍參數/雙絞線纜長度 |
|
|
|
0–100 m |
帶有工業以太網快速RJ45插頭的工業標準電纜 |
帶有工業以太網快速RJ45插頭的工業標準電纜 |
|
0–85 m |
帶有工業以太網快速RJ45插頭的工業船用/拖纜 |
帶有工業以太網快速RJ45插頭的工業船用/拖纜 |
|
0–55 m |
帶有工業以太網快速RJ45插頭的工業扭轉雙絞線 |
帶有工業以太網快速RJ45插頭的工業扭轉雙絞線 |
|
0–3000 m |
百兆多模光纖的傳輸距離；MM491-2使用玻璃光纖的規格 62.5/125μm或50/125 μm; ≤ 1 dB/km 1300 nm波長;
≥ 600 MHz x km |
百兆多模光纖的傳輸距離；MM491-2使用玻璃光纖的規格 62.5/125μm或50/125 μm; ≤ 1 dB/km 1300 nm波長;
≥ 600 MHz x km |
|
0-750m |
千兆多模光纖的傳輸距離；MM492-2使用玻璃光纖的規格 50/125 μm;? ≤ 2.7 dB/km? 850 nm波長; ≥ 600 MHz x km |
千兆多模光纖的傳輸距離；MM492-2使用玻璃光纖的規格 50/125 μm;? ≤ 2.7 dB/km? 850 nm波長; ≥ 600 MHz x km |
|
0-26000m |
百兆單模光纖的傳輸距離；MM491-2使用玻璃光纖的規格 10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波長 |
百兆單模光纖的傳輸距離；MM491-2使用玻璃光纖的規格 10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波長 |
|
0-10000m |
千兆單模光纖的傳輸距離；MM492-2 LD使用玻璃光纖的規格10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波長 |
千兆單模光纖的傳輸距離；MM492-2 LD使用玻璃光纖的規格10/125 μm或9/125 μm;? ≤ 0.5 dB/km 1300 nm 波長 |
|
工作環境條件 |
|
|
|
工作溫度 |
0?C 至 +60?C |
0?C 至 +60?C |
|
運輸／存儲溫度 |
-40?C 至 +80?C |
-40?C 至 +80?C |
|
工作濕度 |
< 95%， 無凝結 |
< 100%， 無凝結 |
|
外形 |
|
|
|
尺寸(W x H x D)mm |
275 x 145 x 117 |
344 x 145 x 112 |
|
重量 |
1.9 kg |
3.1 kg |
|
安裝方式 |
S7-300組合導軌，DIN導軌 |
S7-300組合導軌，DIN導軌 |
|
防護等級 |
IP 20 |
IP 20 |
|
認證 |
|
|
|
Radio interference level |
EN 61000-6-4 Class A |
EN 61000-6-4 Class A |
|
Interference immunity |
EN 61000-6-2 |
EN 61000-6-2 |
|
CuL listing |
UL 60950-1, CSA C22.2 No. 60950-1,
UL 508, CSA C22.2 Nr. 14-M91
UL 1604 and 2279 (hazardous location) |
UL 60950-1, CSA C22.2 No. 60950-1,
UL 508, CSA C22.2 No. 14-M91
UL 1604 and 2279 (hazardous location) |
|
FM |
FM 3611,FM Hazardous Location |
FM 3611,FM hazardous location |
|
ATEX Zone 2 |
EN 50021 |
EN 50021 |
|
C-Tick |
AS/NZS 2064 (Class A) |
AS/NZS 2064 (Class A) |
|
CE |
EN 61000-6-2,EN 61000-6-4 |
EN 61000-6-2, EN 61000-6-4 |
|
船級社認證 |
|
|
|
|
美國艦艇協會 |
美國艦艇協會 |
|
|
英國勞氏船級社 |
英國勞氏船級社 |
|
|
挪威船級社 |
挪威船級社 |
|
|
德國勞氏船級社 |
德國勞氏船級社 |
|
|
日本海事協會 |
日本海事協會 |
|
|
法國船級社 |
法國船級社 |
|
平均無故障時間（MTBF） |
18年 |
24年 |
|

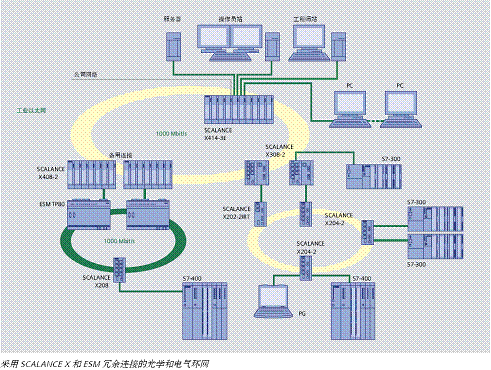

組環能力 |
有 |
有 |
|
冗余管理器能力 |
有 |
有 |
