SIEMENS 工業以太網交換機——非網絡管理型 SCALANCE X-100
發布時間：2008/11/13 21:32:38 修改時間：2009/2/11 9:58:09 瀏覽次數：8832

產品簡介

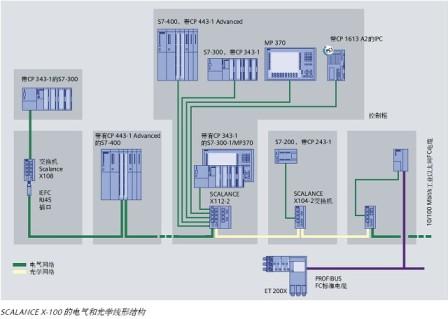

SCALANCE X100系列非網管型交換機，帶有24處插口，最適合用于總線型和星形型網絡結構組態(10/100 Mbit/s)，以太網及相關機器應用的現場診斷。堅固精巧的金屬外殼很適合于工業使用，安裝在控制柜內時可節省空間。 SCALANCE X-100交換機可被用做電氣和電氣/光學兩種可用形式，當它們加入進網絡時，可實現電氣電路和光學電路的相互轉換。

·SCALANCE X-108配置8個電氣端口
·SCALANCE X116配置16個電氣端口
·SCALANCE X124配置24個電氣端口
·SCALANCE X104-2配置4個電氣端口和2個光學端口 (BFOC)
·SCALANCE X106-1配置6個電氣端口和一個光學端口(BFOC)
·SCALANCE X112-2配置12個電氣端口和2個光學端口 (BFOC)
·通過LED(電源、鏈路狀態、數據通訊)和信號觸點(信號掩碼可使用按鈕現場設置)進行設備診斷。
·電源冗余。
·配有固定護套的RJ45端口，專門為符合PROFINET標準要求的工業以太網連接插頭設計，IE FC RJ45插口，有去除應力和扭力的
功能。
·借助于集成的自動跳線功能，可使用非交叉電纜。
·數據傳輸率的自動檢測和協商可借助自動偵測來實現。

SCALANCE X-100產品選型參數

入門級和非網管型交換機
	SCALANCE X104-2	SCALANCE X106-1
產品描述
型號	SCALANCE X104-2，非網管型工業以太網交換機， 4 X 10/100Mbit/s RJ45端口， 2 X 100Mbit/s多模接口， LED 診斷，故障信號顯示，設置連接按鈕，冗余電源輸入。電子手冊光盤	SCALANCE X106-1，非網管型工業以太網交換機，6X10/100Mbit/s RJ45端口1 X 100 Mbit/s multimode BFOC， LED 診斷，故障信號顯示，設置連接按鈕，冗余電源輸入。電子手冊光盤
訂貨號	6GK5104-2BB00-2AA3	6GK5106-1BB00-2AA3
傳輸速率	10/100 Mbit/s	10/100 Mbit/s
接口類型
電氣	4 x RJ45接口 (10/100 Mbit/s; TP)	6 x RJ45接口 (10/100 Mbit/s; TP)
光學	2x BFOC接口 (100 Mbit/s)	1x BFOC接口 (100 Mbit/s)
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
電源電壓	2 x DC 24V (18V to 32 V)	2 x DC 24V (18V to 32 V)
電流消耗	175 mA	150 mA
功率	4.2 W	3.6W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線
0–3000 m	玻璃光纖 62.5/125 μm 或 50/125 μm； ≤1.0 dB/km 1300 nm波長； ≥600 MHz x km	采用62.5/125 μm或50/125 μm多模玻璃光纖; ≤1.0 dB/km 1300 nm波長; ≥600 MHz x km
工作環境條件
工作溫度	-10?C 至 + 60?C	-10?C 至+60?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%，無凝結	< 95%，無凝結
機械結構
尺寸(W x H x D)mm	60 x 125 x 124	60 x 125 x 124
重量	780 g	780 g
安裝方式	標準導軌安裝， S7-300 導軌，壁板安裝	標準導軌安裝， S7-300 導軌，壁板安裝
防護等級	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
船級社認證
	美國艦艇協會	美國艦艇協會
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	日本海事協會	日本海事協會
平均無故障時間（MTBF）	134.87年..	136.65年

入門級和非網管型交換機
	SCALANCE X108	SCALANCE X112-2
產品描述
型號	SCALANCEX108, 非網管型工業以太網交換機, 8X 10/100Mbit/s RJ45端口, LED 診斷, 故障信號顯示，設置連接按鈕, 冗余電源輸入。電子手冊光盤	SCALANCE X112-2, 非網管型工業以太網交換機, 12 X 10/100Mbit/s RJ45端口, 2 X 100Mbit/s多模接口, LED診斷, 故障信號顯示，設置連接按鈕, 冗余電源輸入。手冊
訂貨號	6GK5108-0BA00-2AA3	6GK5112-2BB00-2AA3
傳輸速率	10/100 Mbit/s	10/100 Mbit/s
接口類型	10/100 Mbit/s	10/100 Mbit/s
電氣	8 x RJ45接口 (10/100 Mbit/s; TP)	12 x RJ45接口 (10/100 Mbit/s; TP)
光學	–	2 x BFOC接口 (100 Mbit/s)
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
電源電壓	2 x DC 24 V (18 V to 32 V)	2 x DC 24 V (18 V to 32 V)
電流消耗	140 mA	215 mA
功率	3.36 W	5.16 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線
0–3000 m	–	采用62.5/125 μm或50/125 μm多模玻璃光纖; ≤1.0 dB/km 1300 nm波長; ≥600 MHz x km
工作環境條件
工作溫度	-20?C 至+ 70?C	-10?C 至+ 70?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%，無凝結	< 95%，無凝結
機械結構
尺寸(W x H x D)mm	60 x 125 x 124	120 x 125 x 124
重量	780 g	1100 g
安裝方式	標準導軌安裝， S7-300 導軌，壁板安裝	標準導軌安裝， S7-300 導軌，壁板安裝
防護等級	IP 30	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 (Industrie, Class A)
Interference immunity	EN 61000-6-2	EN 61000-6-2 (industry, Class A)
CuL listing	UL 60950-1, CSA C22.2 No. 60950-1 VL 1604 and 2279	UL 60950-1, CSA C22.2 Nr. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 50021	EN 60079-15
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (ClassA)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船級社認證
	美國艦艇協會	美國艦艇協會
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	日本海事協會	日本海事協會
平均無故障時間（MTBF）	139.83年	61.3年

入門級和非網管型交換機
	SCALANCE X116	SCALANCE X124
產品描述
型號	SCALANCE X116，非網管型工業以太網交換機, 16 X 10/100Mbit/s RJ45端口, LED 診斷,故障信號顯示，設置連接按鈕, 冗余電源輸入。手冊。	SCALANCE X124, 非網管型工業以太網交換機, 24 X 10/100Mbit/s RJ45端口, LED診斷,故障信號顯示，設置連接按鈕, 冗余電源輸入。手冊。
訂貨號	6GK5116-0BA00-2AA3	6GK5124-0BA00-2AA3
傳輸速率	10/100 Mbit/s	10/100 Mbit/s
接口類型
電氣	16 x RJ45接口 (10/100 Mbit/s; TP)	24 x RJ45接口 (10/100 Mbit/s; TP)
光學	–	–
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
電源電壓	2 x DC 24 V (18 V to 32 V)	2 x DC 24 V (18 V to 32 V)
電流消耗	185 mA	200 mA
功率	4.40 W	4.80 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的船用/拖纜或用0-75米船用/拖纜連接的RJ45接口的插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線或用0-45米扭轉雙絞線連接的RJ45接口的插座+10米雙絞線
0–3000 m	–	–
工作環境條件
工作溫度	-20?C 至+ 70?C	-20?C 至+ 70?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%，無凝結	< 95%，無凝結
機械結構
尺寸(W x H x D)mm	120 x 125 x 124	180 x 125 x 124
重量	1100 g	1500 g
安裝方式	標準導軌安裝， S7-300 導軌，壁板安裝	標準導軌安裝， S7-300 導軌，壁板安裝
防護等級	IP 30	IP 30
認證
Radio interference level	EN 61000-6-3 (residential area, Class B)	EN 61000-6-3 (residential area, Class B)
Interference immunity	EN 61000-6-2 (industry, Class A)	EN 61000-6-2 (industry, Class A)
CuL listing	UL 60950-1, CSA C22.2 Nr. 60950-1	UL 60950-1, CSA C22.2 Nr. 60950-1
FM	FM 3611	FM 3611
ATEX Zone 2	EN 60079-15	EN 60079-15
C-Tick	AS/NZS 2064 (ClassA)	AS/NZS 2064 (ClassA)
CE	EN 61000-6-2, EN 61000-6-3	EN 61000-6-2,EN 61000-6-3
船級社認證
	美國艦艇協會	美國艦艇協會
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	日本海事協會	日本海事協會
平均無故障時間（MTBF）	61.3年	49.2年

SCALANCE X100產品訂貨信息

系列	型號	訂貨號	描述
SCALANCE X100 不可網管交換機	X101-1	6GK51011BB002AA3	帶有1個百兆RJ45端口，1個百兆多模光纖端口
	X101-1LD	6GK51011BC002AA3	帶有1個百兆RJ45端口，1個百兆單模光纖端口
	X101-1POF	6GK51011BH002AA3	帶有1個百兆RJ45端口，1個百兆POF端口
	X101-1AUI	6GK51011BX002AA3	帶有1個百兆RJ45端口，1個百兆AUI端口
	X101-1FL	6GK51011BY002AA3	帶有1個百兆RJ45端口，1個百兆FL端口
	X104-2	6GK51042BB002AA3	帶有4個百兆RJ45端口，2個百兆多模光纖端口
	X106-1	6GK51061BB002AA3	帶有6個百兆RJ45端口，1個百兆多模光纖端口
	X108	6GK51080BA002AA3	帶有8個百兆RJ45端口
	X112-2	6GK51122BB002AA3	帶有12個百兆RJ45端口，2個百兆多模光纖端口
	X116	6GK51160BA002AA3	帶有16個百兆RJ45端口
	X124	6GK51240BA002AA3	帶有24個百兆RJ45端口
