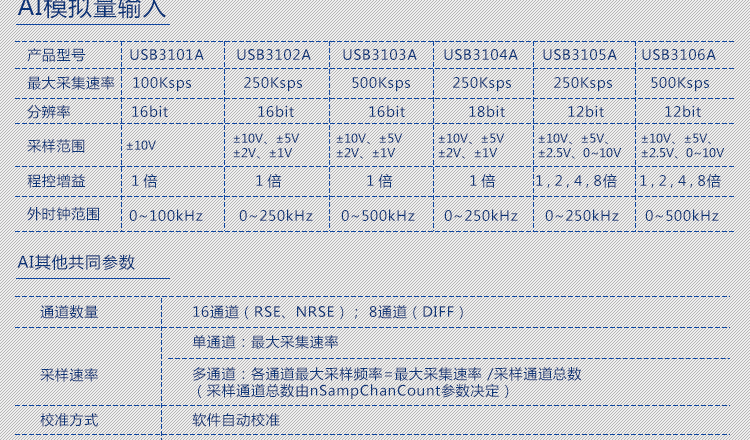

模擬量輸入

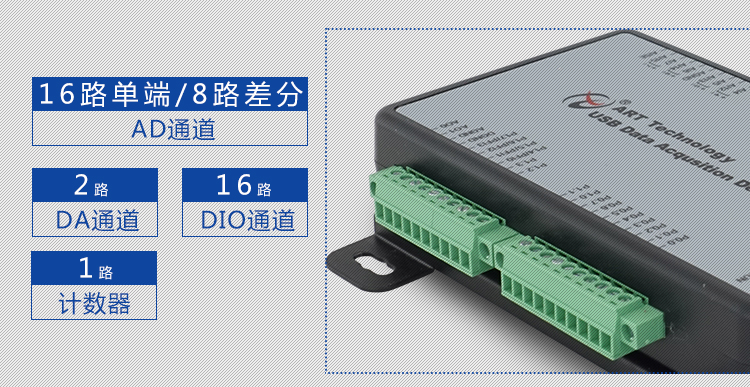

通道數

16通道（RSE、NRSE）、8通道（DIFF）

精度

16位

AD緩存

4K字FIFO存儲器

采樣頻率

100KS/s

外時鐘范圍

0~100KHz

程控增益

1倍

校準方式

軟件自動校準

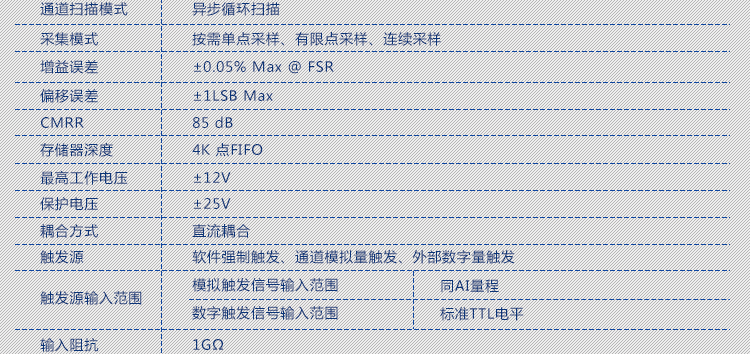

通道掃描方式

異步循環掃描

采樣模式

按需單點采樣、有限點采樣、連續采樣

AD量程

±10V

最高工作電壓

±12V

保護電壓

±25V

AD觸發方式

軟件觸發、通道模擬量觸發、外部數字量觸發

耦合方式

直流耦合

輸入阻抗

1GΩ

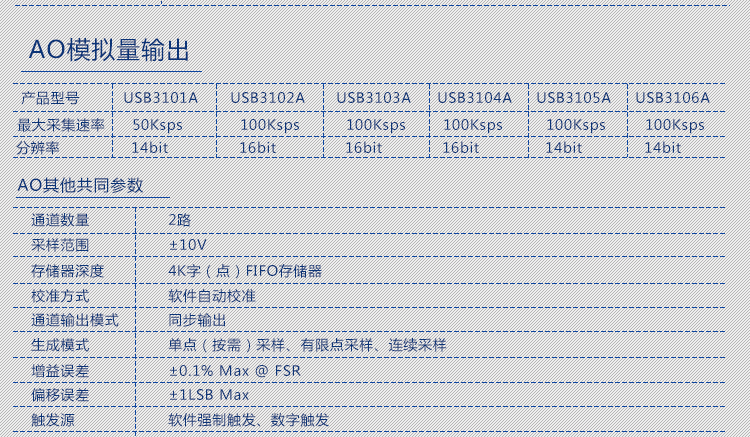

模擬量輸出

通道數

2路

精度

14位

采樣范圍

±10V

采樣速率

每通道最高50Ksps

存儲器深度

4K字（點）FIFO存儲器

校準方式

軟件自動校準

采樣模式

單點（按需）采樣、有限點采樣、連續采樣

觸發源

軟件強制觸發、數字觸發

數字量

通道數

16路

電氣標準

TTL兼容

配置方式

程控I/O方向與狀態

默認上電狀態

用戶可配置

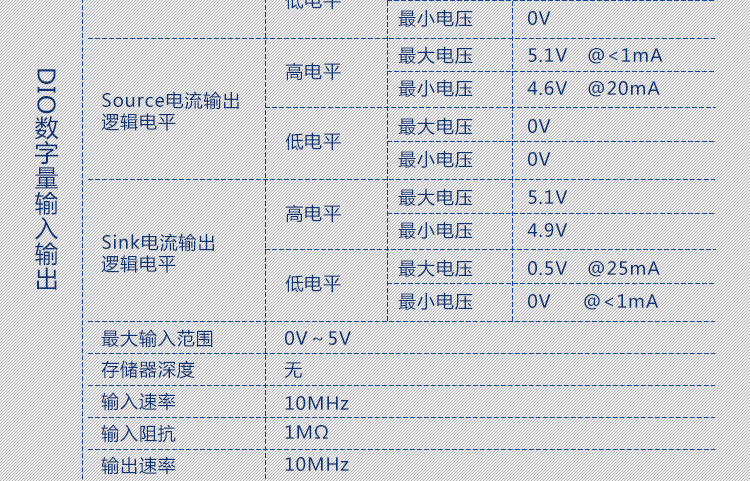

輸入輸出邏輯電平

高電平：最大5V，最小3V

低電平：最大0.8V，最小0V

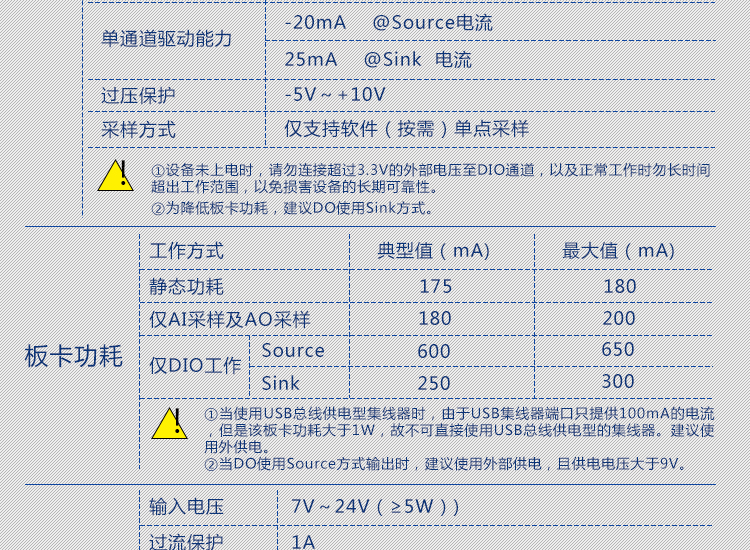

單通道最大驅動能力

-20mA  @ Source電流

25mA   @Sink電流

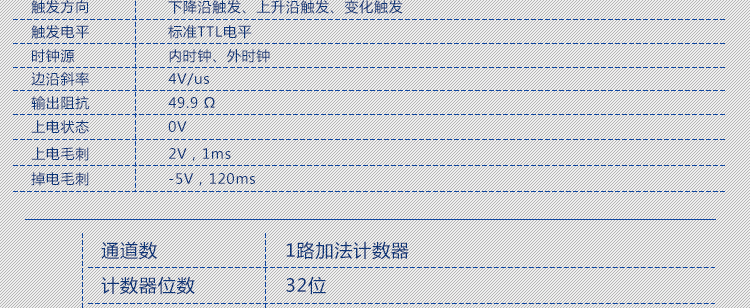

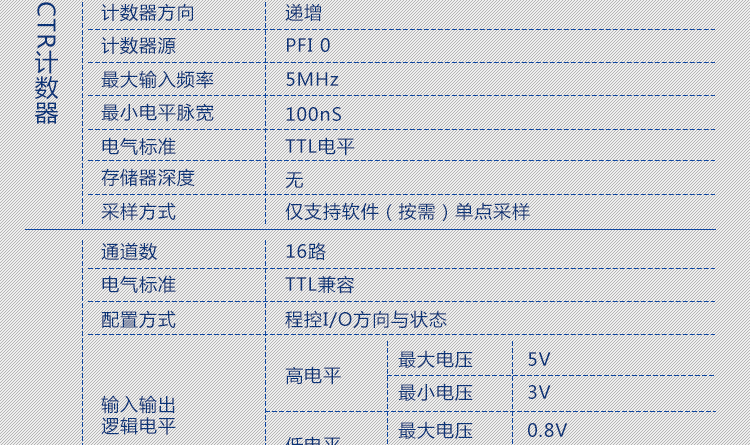

CTR計數器

通道數

1路加法計數器

位數

32位

計數器源

PFI0

最大輸入頻率

5MHz

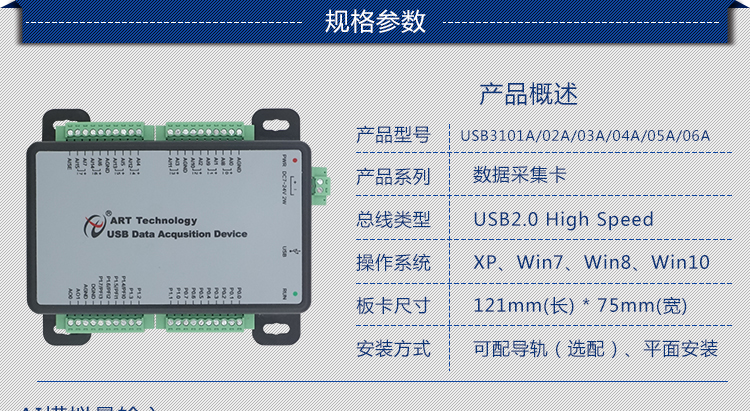

安裝方式

可配導軌（選配）、平面安裝
