普諾瑪RFID智能傳感器系統在制造業中的應用
——普諾瑪集團/藍泰科技
普諾瑪新推出的智能傳感器系統成功應用于家電生產線、煙草生產線、汽車裝配線等諸多自動化生產線中，減少了勞動力資源、提高了生產效率和生產裝配過程的準確性，方便管理層面實時了解生產過程信息，實現了生產過程的自動化控制、透明化監管和生產裝配信息的可回溯。
普諾瑪智能工控傳感器系統主要包含兩大部分，即RFID射頻標簽部分、智能識讀傳感器部分。
一、 RFID射頻標簽部分：

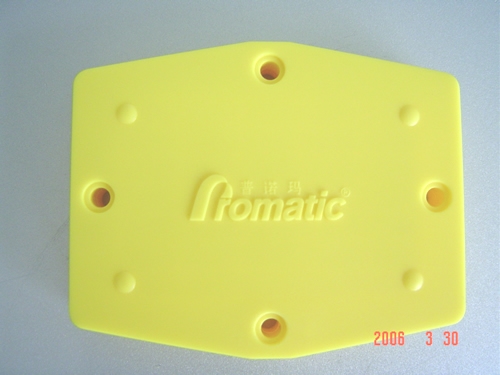

射頻標簽（tag或SmartLabels），也可稱為數據載碼器（Data Carrier），是存儲生產過程數據信息的移動的數據載體，按照其供電方式，可以將射頻標簽分為無源標簽和有源標簽兩種，無源標簽的讀寫距離較近，通常應用在小型產品的組裝及生產過程中，有源標簽的讀寫距離較遠，一般均可達到5m、15m甚至更遠距離，通常應用在大型產品的組裝及生產過程中。按照標簽的工作原理，又可以分為低頻標簽（125KHz/134.2KHz）、高頻標簽（13.56MHz）、超高頻標簽（900MHz）以及微波頻段標簽（2.4GHz）。普諾瑪科技借助多年來在工控行業的嘗試和經驗總結，推出了數十種可應用在工業自動化領域的射頻標簽，外形多樣、耐高溫、抗金屬屏蔽等一系列特性，使普諾瑪射頻標簽行業內得以廣泛應用。
二、 智能識讀傳感器部分：

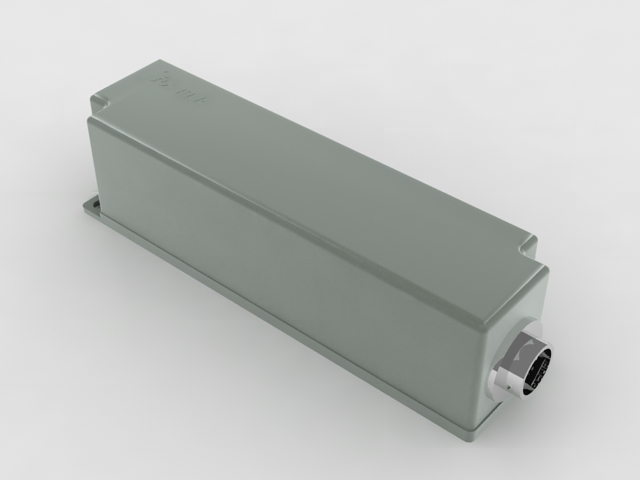

普諾瑪識讀傳感器，也可以成為讀/寫設備，其通過射頻識別技術，以非接觸方式，實現對射頻標簽（即數據載體）內數據的讀或?qū)懖僮鳌Ｆ罩Z瑪科技針對不同的應用場合、安裝條件、用戶需求，推出了不同形式的識讀傳感器，如圖所示。
另外，普諾瑪智能識讀傳感器，同時具備控制器的功能，即：它一方面接受工業用可編程控制器PLC發送的數據指令，并將其轉化為讀寫指令發送給讀寫模塊，另一方面，它將從讀寫模塊識讀接受到的射頻標簽的數據信息發送給PLC。即實現現場識讀設備與上層控制器PLC之間的無縫連接。由于市場上PLC種類及現場總線協議繁多，因此，普諾瑪科技推出了不同總線形式的智能識讀傳感器，例如：Modbus協議、Dvicenet協議、Profibus協議、TCP/IP、Serial（RS232/RS485）。
三、 應用案例介紹：
（一） 汽車制造業：
在汽車制造中，從最初部件毛胚制造，到整車裝配調測完成，整個生產過程構成一個龐大的系統，每個專業化生產車間完成不同的制造。同時，汽車生產除了各種生產車間外，還伴隨著如原材料，半成品供給等物流過程。如何高效，高質，經濟，準確，靈活地完成生產任務，如何將生產信息準確實時反映給中央系統，這是生產企業非常關注的。
普諾瑪智能傳感器系統應用在某知名汽車制造企業生產線上，在各生產環節安裝智能識讀傳感器，在相應部件上固定射頻標簽，射頻標簽里面存儲部件信息（如編號，加工信息等）例如在車身加工環節(Body Shop)，使機器手準確了解車身加工信息，從而完整精準的操作。通過采用了普諾瑪智能傳感器系統，大幅度地提高了生產信息透明性，可追溯性以及可靠性。在涂裝環節，所采用的產品必須耐高溫。針對該應用場合，普諾瑪智能傳感器系統射頻標簽完全符合該應用環境，當每個已噴漆的車身進入總裝生產線時，都會在其的發動機上固定一個數據載碼器（射頻標簽），并向其中寫入與型號相關的數據(如汽車底盤數據)。在發動機制造，動力總成環節，由于產品及工序的復雜性，通過采用高頻HF13.56MHz射頻識別系統，可及時獲取，組合生產信息，提高該環節的準確性及提高生產效率。采用普諾瑪智能傳感器系統之前采用的是條碼識別系統，需通過人工進行數據采集，而普諾瑪智能傳感器系統不用接觸即可識讀射頻標簽里的信息，且能在環境惡劣（高溫、粉塵、潮濕、電磁干擾等）的工作場所正常運行，無須人工干預，避免了人為出錯。
（二） 煙草行業：
普諾瑪智能傳感器系統針對煙草行業企業到貨掃描和打碼到條的實際需求，結合射頻識別的非接觸、存儲容量大、讀取速度快等應用特性，對商業企業結合打碼到條三掃的射頻識別應用進行設計的。 主要是利用后臺數據庫把射頻標簽（tag或SmartLabels）與該射頻標簽所貼在的托盤上的件煙信息相關聯，通過普諾瑪智能識讀傳感器采集射頻標簽的數據并及時上傳給中央系統，就能夠獲取整托盤件煙的條碼信息。
企業在卷煙到貨時，采集每件到貨件煙的條碼信息，實現煙草到貨掃描，同時把采集到的件煙條碼信息與代表托盤標識的射頻標簽建立垛信息，把此垛信息壓縮加密后保存在射頻標簽的數據區域中，托盤上的射頻標簽ID號就與碼放其上的件煙條碼信息關聯了起來，然后件煙與托盤作為一個整體，以關聯好的形式在企業內部進行存儲、流通；在企業內部存儲、流通期間若發生托盤上件煙變更的情況，通過智能識讀傳感器更新射頻標簽數據區中射頻標簽和托盤上件煙條碼信息的垛信息，以保證垛信息的實時準確性；在打碼到條應用中需要采集拆箱的件煙的條碼信息，此時則可以掃描代表托盤標識的射頻標簽，并根據射頻標簽數據區中其與件煙條碼的垛信息，簡單快捷的采集到整托盤全部件煙的條碼信息。
把電子標簽和件煙條碼信息的垛信息與相應的倉庫管理系統（如倉庫電子地圖系統、數字倉庫管理系統）相結合，使倉庫管理到區域（庫位）、管理到托盤、管理到件煙等等，提供貨位的盤點效率，有效的較少貨物盤點的錯誤。
（三） 家電生產行業：
普諾瑪智能工控傳感器系統根據自動化生產線的實際情況,在流水線物品托盤上安裝射頻標簽,標簽里面存儲物品相關資料.同時在生產線每道工序安裝相應的智能傳感器,每個傳感器都是惟一地址,傳感器接入總線跟PLC或者工控機來通訊.傳感器將現場采集的射頻標簽信息上傳,上位機將收到的信息進行處理,然后發出指令給執行裝置來執行相應的動作.傳感器同時接收上位機發來的讀寫指令,對托盤上的射頻標簽內容進行識讀和修改.
自動化生產線采用智能傳感器來實現在整個生產線上對原材料、零部件、半成品和成品的識別與跟蹤，減少人工識別成本和出錯率，提高效率和效益。特別是在采用準時制生產方式的流水線上，原材料與零部件必須準時送達到工位上。就能通過識別射頻標簽來快速?gòu)钠奉惙倍嗟膸?kù)存中準確地找出工位所需的原材料和零部件。還能幫助管理人員及時根據生產進度發出補貨信息，實現流水線均衡、穩步生產，同時也加強了對質量的控制與追蹤。
當原材料、零部件或者半成品進入第一道工序時,PLC或者工控機發指令給工控RFID智能傳感器,將這些物料的相關資料寫入托盤上的射頻標簽相應扇區.在完成第一道工序時,PLC或者工控機又會發指令給傳感器,將完成第一道工序的信息寫入標簽.接著進入下一工序,這傳感器識讀射頻標簽的信息,并將信息上傳給PLC或者工控機,如果上位機讀到的信息標識不符,則下指令給執動裝置再執行相應工序,直到傳感器反饋的射頻標簽信息符合條件,才能進入下一工序。
普諾瑪智能工控傳感器和一般傳統傳感器相比,具有獨特的優勢.傳統傳感器沒有現場數據存儲功能,只提供一個簡單的邏輯量給中央系統,很多情況仍需要人工來完成,而工控RFID智能傳感器可讀取存儲在射頻標簽里的數據,可以全程實時掌握生產線的情況.整個制造過程都在實時監控中,傳感器及時將前面的信息反饋給中央系統,中央系統將得到的信息進行處理,再根據處理結果來判斷是否發指令給相應執行裝置執行動作.這樣將各個工序生產過程可視化.使企業提高了生產效率,減少了生產成本,為企業帶來更大的效益。
