一、概述

近年來，我國經濟持續發展，工業和生活用油的需求不斷增加，使得油庫在生產和管理方面的工作日益繁重。隨著計算機技術的不斷普及和發展，我國的油庫建設者們開始利用先進的工業控制技術、網絡技術、數據庫技術及其它相關的高科技技術，結合我國石油公司油庫現狀和發展趨勢，為實現油庫生產的自動化和日常管理工作的規范化進行了不懈的研究。

二、系統組成

本系統由中心微機、貨位、油罐3大部分組成。

1、中心微機

工控機1臺，打印機1臺；大液晶顯示屏1個。接口轉換器1個通過(RS485)通訊電纜連至各貨位的流量質量控制器和各油罐的各種傳感器。

2、貨位

（1）齒輪油泵(12立方/小時)與三相電機（4KW）1臺套；

（2）管口直徑50mm的過濾器和帶信號的有溫度傳感器的流量計1套；

（3）油輪頭或電磁閥1個、平衡逆止閥1臺（可選）；

（4）微機流量質量控制器1臺和油泵控制配電(板)箱1個；

（5）大數字顯示屏1個（可選項）

3、油罐 （油罐數根據用戶實際數確定，以下只列1個油罐的基本配置）

（1）油溫度傳感器及遠傳轉換器2套（可選項）；

（2）油位高度傳感器及遠傳轉換器1套（可選項）；

（3）進油油泵電機和微機流量質量控制器及配電箱1套（可選項）；

（4）各貨位與油罐管道連接的切換球閥若干。

三、系統的功能和特點

本系統由工控機作為上位主機，由各微機流量質量控制器作為下位分機組成的一個集散控制系統，下位機最多可設16 臺 ，各下位機（即各貨位）可人工獨立操作發油，只向上位機報告運行數據，也可轉換為受上位機統一管理控制，全自動發油工作。

本系統主要特點如下：

1、系統發油都是以重量公斤為單位，重量校準是以稱重為標準，實測誤差都在0.2%以內。各貨位溫度傳感器都裝在流量計進口處，因此當切換不同油罐時，溫度補償跟隨切換后的油品變。

2、各貨位相互獨立，因此停用、切換或故障都不影響其它貨位和整個系統的運行。

3、停電或中斷運行，數據庫內都有記錄可查。

4、操作人員分權限管理操作，責任分明。

5、提供的各種數據報表方便財務做帳和管理。

四、上位機監控軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬鴥?nèi)國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

五、監控軟件設計

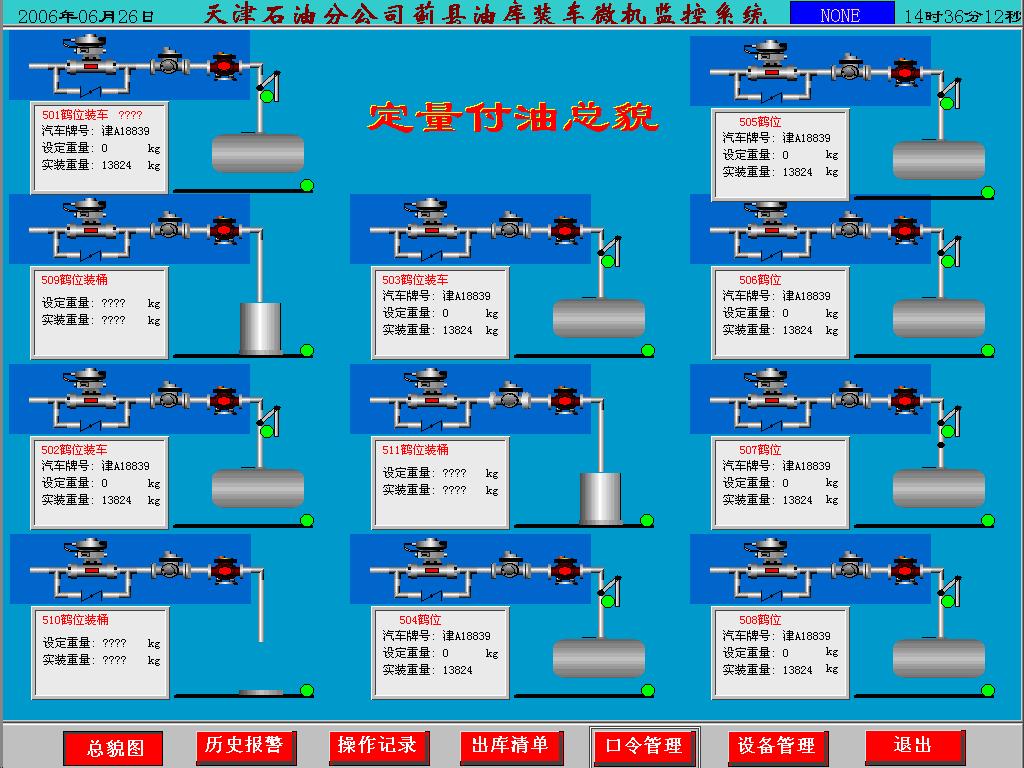

1、總貌圖

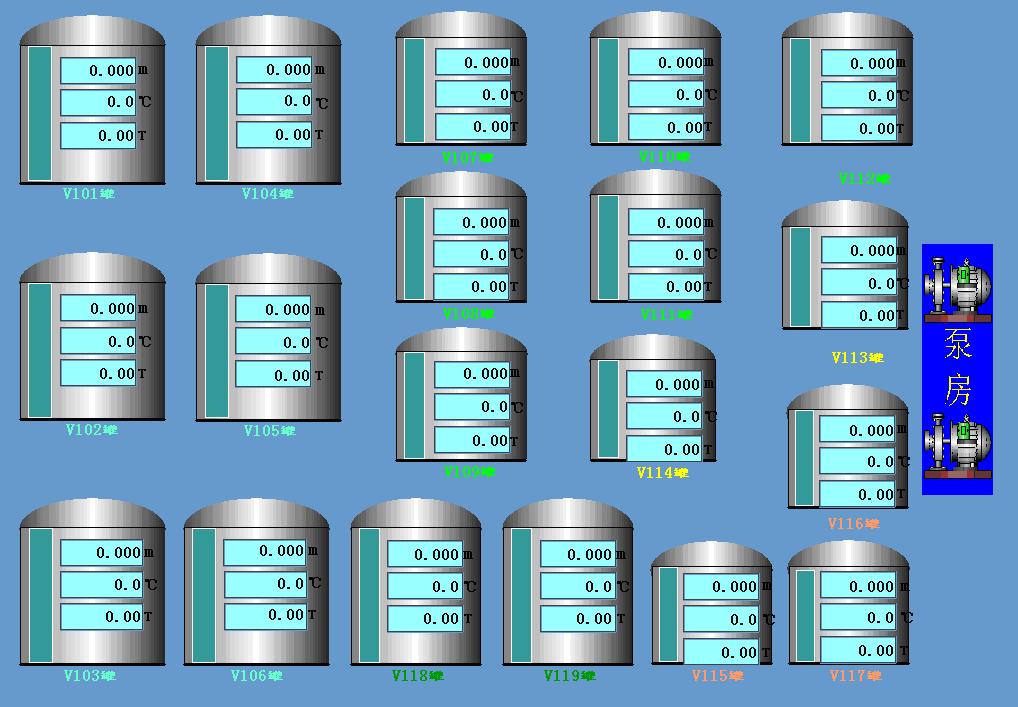

2、油罐實時監控

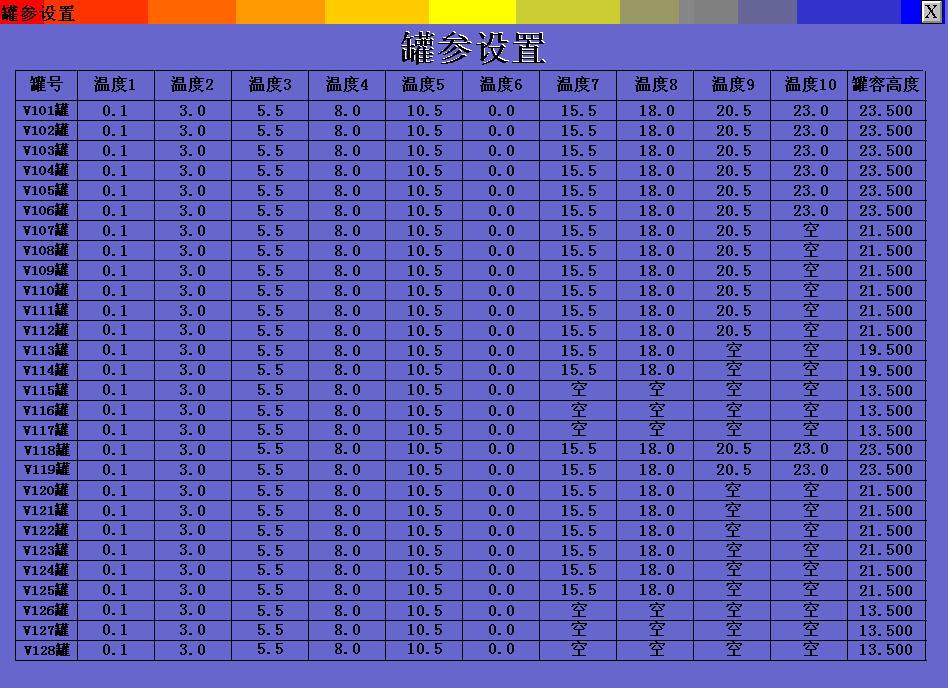

3、油罐參數設置

4、石油計量表

    《世紀星組態軟件》提供標準密度表(Ω20)和體積修改系數表（VCF）計算公式。
