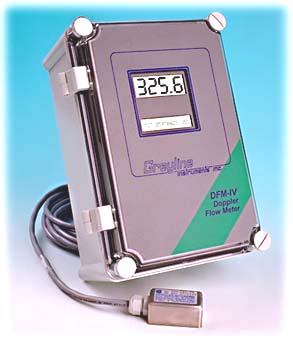

格萊公司DFM-IV多普勒超聲波流量計適用于測量一些會對普通流量計造成損傷的難測的液體，如：水、廢水、石油液、化學液、酸液、堿液、腐蝕液和許多粘液。

    傳感器電纜可達500英尺（152米），若傳感器安裝在危險場合時，可裝安全柵以實現本安防爆。

    DFM-IV的傳感器探頭首先發射高頻聲波通過管壁而進入流體，然后聲波被流體中的氣泡或顆粒反射回傳感器探頭。由于流體是流動的，反射波以一個頻率差返回（多普勒效應）。DFM-IV連續測量這種頻率差而實現對流體的精確測量。DFM-IV的最大特點是聲波的發射和接收可以在同一個傳感器頭內實現。當然，DFM-IV也可以是雙探頭測量。

代碼

電壓值

代碼

電壓值

 A

100-160VAC， 50/60Hz

 C

24VDC

 B

180-260VAC,  50/60Hz

 D

12VDC電池供電

代碼

探頭類型（管道直徑）

代碼

探頭類型（探頭長度）

 A

標準單探頭（25mm以上）

 D

雙探頭（25mm以上）

 B

小管道單探頭（13到300mm）

 E

插入探頭（150mm）

 C

150℃高溫單探頭（25mm以上）

 F

插入探頭（300mm）

代碼

封裝

代碼

封裝

  1

非本安防爆

（適合所有代碼的探頭）

 2

本安防爆

（適合代碼A和D的探頭）

 3

探頭本安防爆，變送器隔爆

適用的介質

水、廢水、石油液、化學液、酸液、堿液、腐蝕液和許多粘液，        要求介質中有100微米或更大的氣泡或顆粒，且其濃度必須大于75PPM

流速范圍

0.25英尺/秒至40英尺/秒（0.08米/秒至12.2米/秒）。

管道尺寸

管道直徑為1英寸至180英寸（0.025米到4.5米）。

管道材質

碳鋼、不銹鋼、鐵、銅、PVC、ABS、水泥襯里管等。

精度

+/-2.0%。

重量

5kg。

傳感器探頭

單超聲波探頭帶有6米屏蔽同軸電纜。

可選雙超聲波探頭，可選測量小管道（外徑12.5mm）的探頭，也可選插入式探頭。

電纜長度可選達152米。

超聲波探頭可以承受偶然的水浸壓力達20psi。

工作溫度

-40℃至93℃。

防爆等級

可選本安防爆

控制繼電器

三個5安培SPDT，另二個附加5安培SPDT可選，可設置為與流量成正比例的脈沖輸出/流量報警。

組態

用三個嵌入式按鍵很容易進行組態，提供密碼保護。

記錄

可提供一個帶有可使用30天紙帶的嵌入式圖形記錄儀。

軟件

提供一個具有RS-232C輸出口的可編程的數據記錄儀及將數據傳送給PC計算機進行數據分析和報告的PC軟件。

供電電源

100-160VAC，50-60Hz

180-260VAC,50-60Hz

24VDC

12VDC

電池供電。

信號輸出

獨立的4-20mA，負載電阻為1000歐姆。

工作溫度

-23℃至60℃。

顯示

4位LCD瞬時流量顯示和16位累計流量顯示。

電涌保護

對電源輸入、傳感器探頭、4-20mA輸出提供電涌保護。

防護等級

防爆等級

NEMA4X（IP67）

ClassⅠ, Ⅱ,Ⅲ,Div.I，II，Groups C,D,E,F,G。

封裝尺寸（長高厚）

188 × 278 × 130mm。

電氣接口

M20×3
