簡介

   格萊公司LIT25超聲波液位計能連續測量、顯示、傳送和控制罐或泵站中的液位。

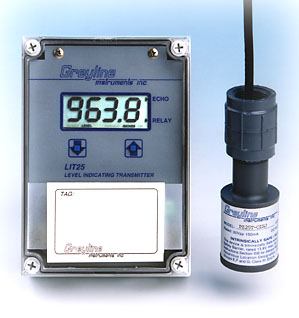

    LIT25包括一個安裝在被測液面上方的非接觸式超聲波傳感器探頭和電子顯示器，

沒有可動部件。通常超聲波傳感器探頭安裝在罐頂，超聲波電子顯示器安裝在附近方

便的地方。在危險場合時，可裝安全柵以實現本安防爆。

LIT25用面板上的兩個鍵進行組態，很容易對測量的液位進行現場組態。用面板

上的兩個鍵可以直接輸入測量的量程并對繼電器進行設置。繼電器狀態在顯示器

上能顯示。LIT25有LEVEL 模式和RANGE模式，以厘米、英寸或百分比顯示液位。

代碼

電壓值

代碼

電壓值

 A

100-160VAC， 50/60Hz

 C

24VDC（標準）

 B

180-260VAC,  50/60Hz

代碼

說明

代碼

說明

 A

格萊公司超聲波傳感器

 C

傳感器輸出四線制4-20mA

 B

傳感器輸出兩線制4-20mA

代碼

說明

代碼

說明

  1

防水、防塵

  2

本安防爆

適用的場合

罐區或泵站中的液位。

傳感器類型

超聲波傳感器

測量范圍為10米或15.6米液位。傳感器探頭為帶有20英尺（6米）屏蔽同軸電纜的超聲波探頭，電纜長度可選達500英尺（152米）。超聲波探頭可以承受偶然的水浸泡壓力達20psi。

信號繼電器

一個繼電器,1安培SPDT（120/240VAC，24VDC）,可設置為液位報警/溫度報警/泵控制信號。

現場組態

LIT25用面板上的兩個鍵很容易對測量的液體進行現場組態。

用面板上的兩個鍵可以直接輸入測量的量程并對繼電器進行設置，繼電器狀態在顯示器上能顯示。回波正常時“ECHO”指示燈將亮。LIT25有LEVEL模式和RANGE模式，以厘米、英寸或百分比為單位顯示液位。

供電電源

24VDC/可選120VAC/220VAC,50-60Hz。

輸    出

RS485，波特率可選為2400-19200。

精    度

取決于傳感器的精度，具有自動溫度補償。

信號輸出

獨立的4-20mA，負載電阻為1000歐姆。

工作溫度

-25℃至60℃。

顯    示

4位LCD數字顯示液位。

電涌保護

對電源輸入、傳感器探頭、RS485提供電涌保護。

電氣接口

M20×3

防護等級

NEMA4X（IP67）。

防爆等級

超聲波傳感器CSA認證，可選ClassⅠ, Ⅱ, Ⅲ,Div. Ⅰ, Ⅱ, Groups C,D,E,F,G。

封裝尺寸（長高厚）

125×175 ×75mm（不帶安全柵）

175 ×175 ×75mm（帶安全柵）。
