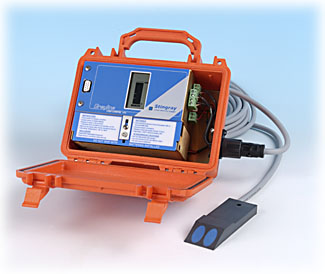

格萊公司STINGRAY便攜式截面-流速流量計能夠監測并記錄開放式管線如半滿污水管和

沒有溢流堰的大流量管道中的流量，并能顯示、傳送、累計流量數據。特別適用于市

政雨水、廢水、污水和灌溉用水管道。

工作原理

STINGRAY便攜式截面—流速流量計通過使用一個水下超聲波傳感器，連續測量管道

中流體的流速和液位，用戶只要輸入圓形管道的內徑或方形管道的寬度，

STINGRAY會自動計算流量并顯示流速。

主要特點

u      易使用，只須輸入明渠的尺寸（規則渠，圓形截面或矩

形截面），然后將探頭插入水中即可測量流速計算流量。

u      探頭采用多普勒脈沖群爆發發射技術，測量大于該點范

圍的平均速度，也可以是時間平均速度。

u      數字電路每秒采集15個速度信號

u      計算正向/反向流量

技術參數

u      速度測量范圍： 0.015—3m/s,雙向測量

u      速度測量精度：全范圍 ±1%

u      分辨率：0.003m/s

u      最小可測量深度：25mm

u      流體要求：顆粒含量100ppm以上，直徑100um以上（原水級別）

u      顯示：4行X20字符LCD顯示，對比度可調節

u      模擬輸出：4——20mA

u      記錄儀（可選）：-2——+2VDC，響應 –3——+3m/s

u      電源：內置6節1500mAh鎳鎘電池組

u      充電時間：10小時

u      充電器：115VAC或220VAC（可選擇）到12VDC轉換；汽車充電器10——15VDC

u      操作時間：正常使用4星期，連續 12小時

u      溫度：0℃——50℃

u      外形尺寸：114H*178W*152D（mm）

u      主機重量：1.4Kg

u      探頭尺寸：25H*38W*38D（mm）

u      探頭材料：氨基申酸乙酯和環氧高分子，不銹鋼

u      延伸桿：套筒長0.5——1.8米

選型   AVFM-P （  a  ）-（  b  ）-（  c  ）-（  d  ）-（  e  ）

整機包含組件

 便攜式流速流量計主機  1臺

 探頭（帶7.6米電纜）  &nb
