摘要

通過研華WebAccess軟件實現以太網采集現場設備的實時生產和設備數據?，F(xiàn)場控制器采用三菱FX系列和Q系列系列PLC，以太網通訊模塊采用BCNet-FX。

關鍵詞

研華WebAccess 三菱PLC 以太網通訊

方案實施介紹

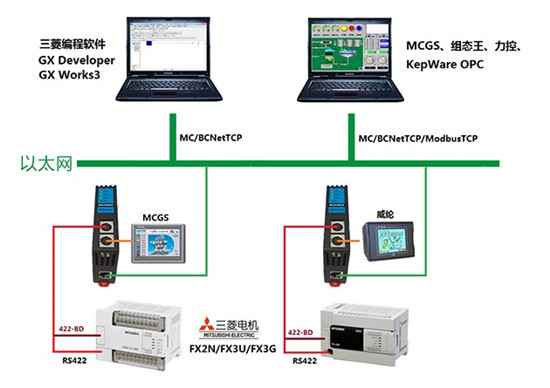

一． 硬件連接

1）將BCNet-FX連接到三菱FX系列PLC上（FX1S/FX1N/FX2N/FX3U/FX3GA）；

     將BCNet-Q連接到三菱Q系列PLC上（Q/Qn/QnU）；

2）將BCNet模塊通過網線與上位機電腦連接。

二、配置以太網通訊模塊參數

三、研華WebAccess軟件設置如下：

1. 打開IE瀏覽器，輸入http://127.0.0.1,回車登入到設置頁面，點擊“工程管理”。

2. 新建工程，輸入工程名稱，點擊“提交新的工程”。

3. 點擊“添加監控節點”。

在設置頁面中填入“節點名稱”，點擊“提交”。

4．點擊“添加通訊端口”。

在設置頁面中，“接口名稱”中選擇“TCPIP”，點擊“提交”。

5.點擊“添加設備”。

6、根據所要連接的設備類型，選擇相應的設備驅動，具體如下：

（1）連接三菱FX系列PLC

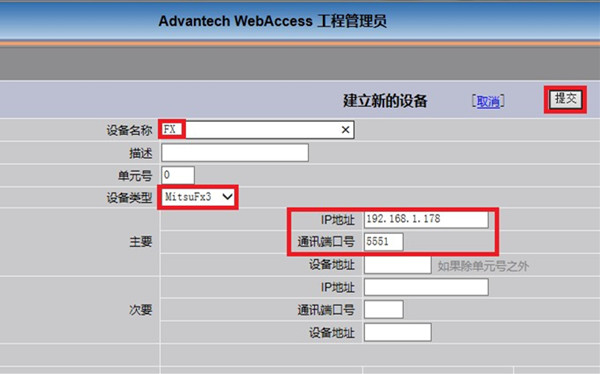

輸入設備名稱，在“設備類型”中選擇“MitsuFx3”,“IP地址”處填入BCNet-FX模塊的IP地址，“通訊端口號”為5551，點擊“提交”。

（2）連接三菱Q系列PLC

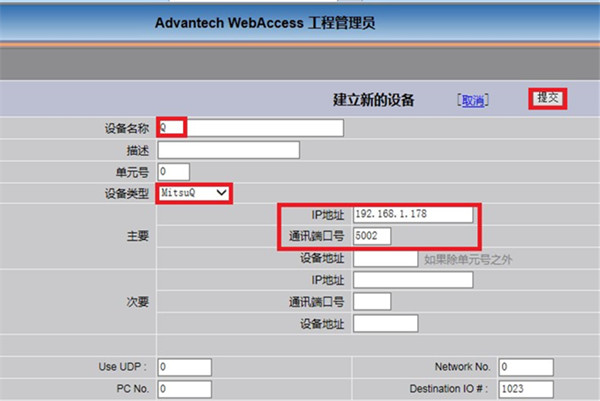

輸入設備名稱，在“設備類型”中選擇“MitsuQ”,“IP地址”處填入BCNet-Q模塊的IP地址，“通訊端口號”為5002，點擊“提交”。

7．新建通訊點及畫面，啟動運行，即可監控各設備下的實時數據。
