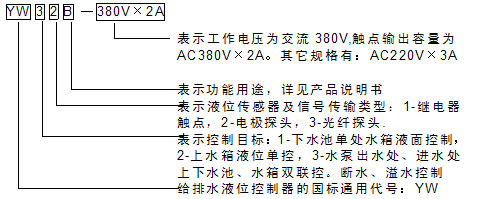

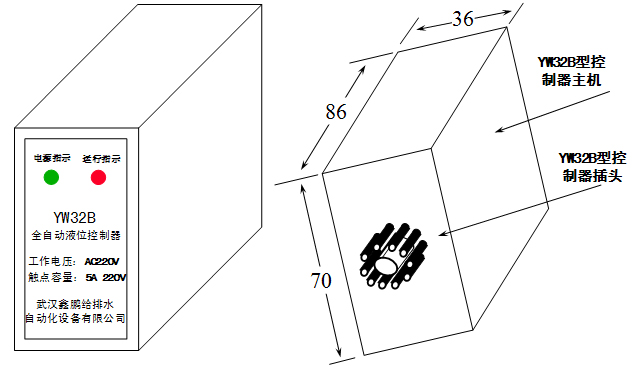

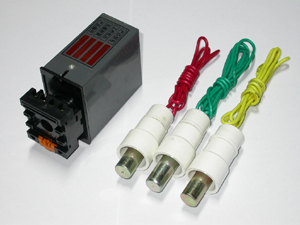

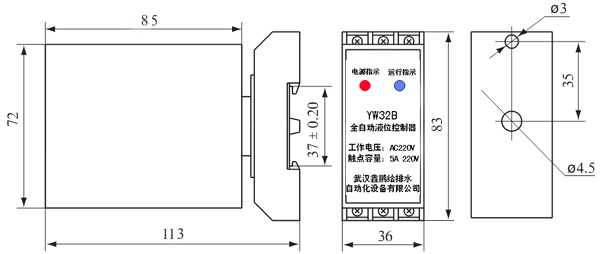

YW32B型液位控制器的外形與尺寸如圖所示。與之配套的水位探頭的外形、尺寸及安裝方法如圖A-0所示。YW32B的面板設有綠、紅、二個指示燈和十個接線端，綠燈亮表示控制器已通電，現處于“排水等待”（低位水池缺水等待水位回升接觸1端探頭），紅燈亮表示“運行指示”（水泵正在運行抽水）。
二、使用條件與技術參數
使用條件 電源電壓允許波動范圍：-20%～+20%；空氣相對濕度：不大于85%；環境溫度：-15℃～+50℃；海拔高度不超過2000米；無爆炸危險，沒有導電塵埃及能破壞金屬和絕緣的腐蝕性氣體的場所。
技術參數 工作電源：～380V或220V；觸點電流：～3A×380V或5A×220V；探頭信號：<±25μA×12V；控制距離：<5km；控制精度：<±1mm；重量： 500±50g；體積：130×80×45mm

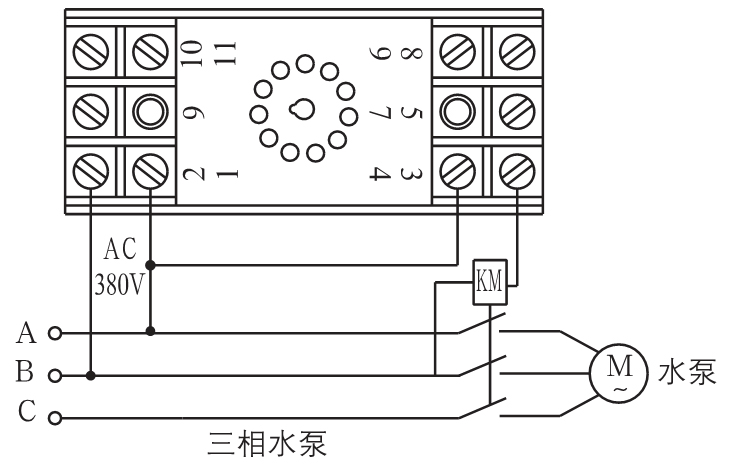

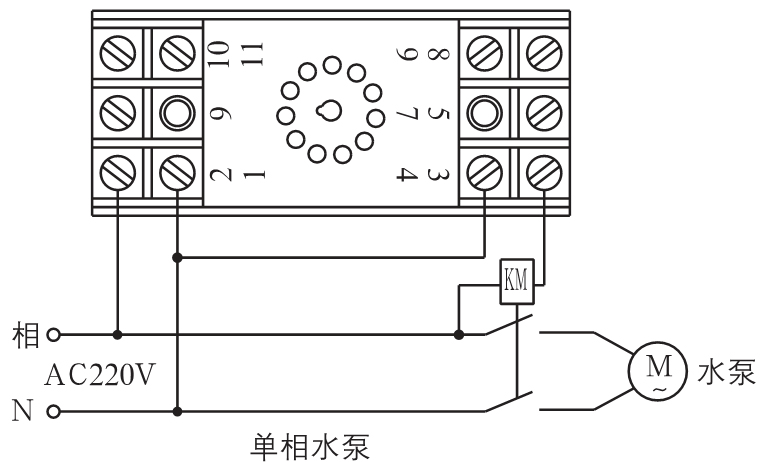

三、安裝與使用接線

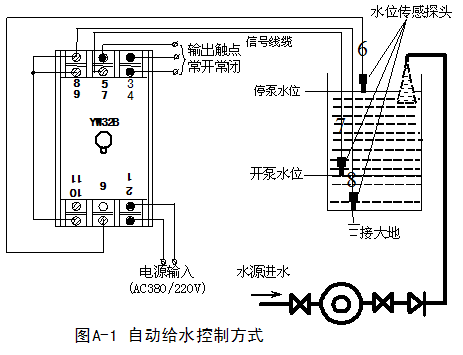

（1）給水型探頭安說明：
6#為水池上限液位控制點，水位上升到6#點水位，水與探頭接觸，控制器自動關泵，停止給水池加水。
7#為水也下限液位控制點，水位下降至探頭7#點水位以下，不與探頭脫離接觸，控制器自動開泵，給水池加水。
8#為水池地線，放在水池的最低與水池底部接觸，起共公導通作用。
9#、10#與8#短接。

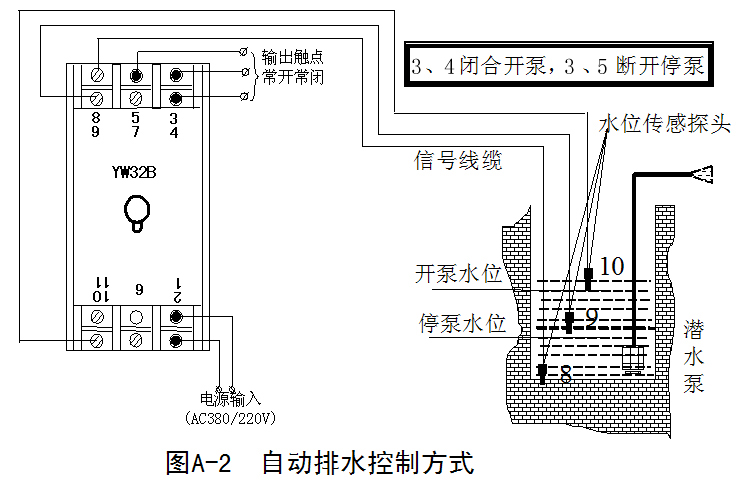

（2）排水型探頭安裝說明：
10#為水池上限液位控制點，水位上升到10#點水位，水與探頭接觸，控制器自動開泵，水池排水，若不需排水，則10#點不接。
9#為水池下限控制點，水位下降到9#點水位，水與探冰在脫離接觸，控制器自動關泵，水池停止排水。
9#為水池地線，放在水池的最低點與水池底部接觸，6#、7#點不接。

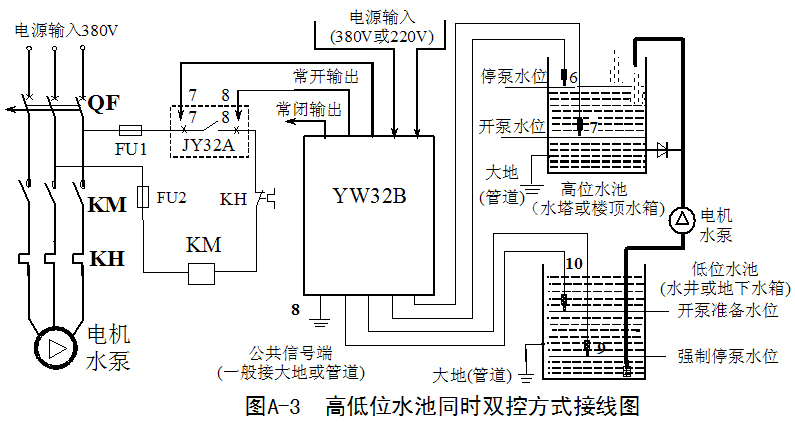

（3）、給水排水型探頭安裝說明：
6# 為上水池上限控制點，水位升到6#點水位，水與探頭接觸，控制器自動關泵，停止給水池加水。
7#為上水池下限液位控制點，水位下降到7#點水位以下，水與探頭脫離接觸，控制器自動開泵，給水池加水。
8#為下、下水池公用地線，放在上或下水池的最低點，與水也底接觸
9#為下池下限液位控制點，水位下降到9#點水位，水與探頭脫離接觸，探制器自動關泵，下水池停止排水。
10#為下水池上限液位控制點，水位上升到10#點水位，水與探頭接觸，探制器自動開泵，下水池開始排水。
(4) 保證導線絕緣 因控制器各探頭均采用高靈敏弱電正負雙向間隙脈沖檢測水位，連接控制器和探頭之間的信號線纜必需具有可靠的絕緣性能，導線連接處應當防潮防水避雨，并用防水型絕緣膠帶包扎，沒有防水膠布可直接套上普通塑料套管。樓頂高處露天導線的太陽曝曬部位和導線拐角處也應套上塑料套管，以免日久破皮搭鐵。現場安裝或檢修應帶上500V兆歐表檢查導線與導線、導線與大地之間的絕緣不低于1.5MΩ(晴天不低于3MΩ)。此外，為避免誤動作，探頭安裝時應注意：①要避開進水管水流沖擊；②應懸掛安裝，不能和其他物品碰到一起，要避免靠近或接觸水池壁；③探頭之間要適當分開，不能絞在一起。 |
