功能強大·PID自動調整·經濟可靠·使用維修簡便
一、特點
本系列產品采用最新的微電腦控制技術，它和變頻器、水泵組合即構成生活、消防或兩者共用供水系統。
1、功能強大：定時換泵，定時開關機，定量泵巡查，附屬小泵等功能，使整套設備能滿足不同用戶要求。
2、配置靈活：循環方式2-4臺泵+1臺附屬小泵；固定方式1臺變頻泵+1-3臺定量泵。
使用方便：面板表卡式安裝，安裝使用方便。防塵、防水工業面板，CE標準設計。簡化鍵盤菜單式設定和調整工作狀態，調試簡單。采用智能PID算法，PID參數自整定，高精度，高可靠性。
3、可靠性高：采用硬件WATCHDOG（看門狗）故障復位，另外每秒鐘微機自動復位一次和輸出狀態硬件鎖存電路，軟件上引入容錯概念和去干擾等算法。內部帶有屏蔽層隔離，在硬件上增強了抗干擾能力。
|
二、功能
. 一至四泵工作可編程設定。
. 泵全軟起動，以先起先停為原則。
. 無加泵需要時可定時換泵工作。
. 可設定上限保護壓力。
. 可設定（0-5V）或（4-20mA）輸入。
. 可補償傳感器誤差。
. 遠傳消防功能。
. 鍋爐補水時，采用動靜壓方式。
. 設定壓力和實時壓力顯示。
. 變頻器頻率顯示和實時壓力顯示。
. 具有變頻器故障、遠傳表故障或欠壓超時和水位、報警指示。
. 具有實時時鐘（帶掉電保護）功能。可編程每日12段控制程序。
. 具有兩種節能模式，休眠功能和帶附屬小泵功能。
. 可編程工作期限。
. 完善的密匙功能 |
三、技術指標
. 使用電源：AC 220V +15%
. 功 耗： < 6W
. 觸點容量：5A / 250 AC 5A / 30V DC
. 使用溫度：0°C ~ 40°C
. 儲存溫度：-100°C ~ 85°C
. 相對濕度：20 ~ 90 RH

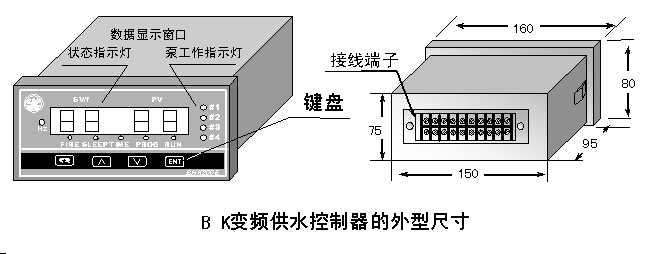

. 開孔尺寸：寬152mm高mm76。
. 最大尺寸：寬160mm，高80mm，深95mm。
. 安裝方法：插入式。
. 安裝環境：無水滴、蒸汽、腐蝕和易燃氣體、灰塵、金屬微粒之場所。 |
四、安裝和配線

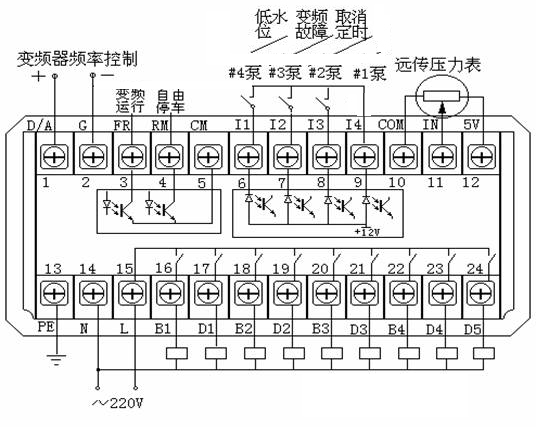

控制器端子接線圖如下：
|
端子 |
控制器端子接線圖說明 |
|
5V / IN / COM |
模擬輸入，連接電阻遠傳壓力表。接4-20mA信號時，在IN和COM間并接250歐姆精密電阻（若接2線制變送器，需外接24V穩壓電源）。 |
|
I1 |
低水位信號輸入。 I1輸入有效時，系統停止運行，顯示Er01報警。當I1輸入無效時，系統恢復運行。
當Pr35 = 1時，I1功能為 #4泵使能（僅對-40型）（既I1輸入有效時，#4泵禁止運行）。 |
|
I2 |
外部報警信號輸入。I2輸入有效時，系統停止運行，顯示Er02報警(I2輸入無效時，報警依然保持，按編程鍵可取消報警)。
當Pr35 = 1時，I2功能為 #3泵使能（即I2輸入有效時，#3泵禁止運行）。 |
|
I3 |
I3有效時，取消時鐘控制（在時鐘控制有效的情況下）。
當Pr35 = 1時，I3功能為 #2泵使能（即I3輸入有效時，#2泵禁止運行）。 |
|
I4 |
第二壓力信號。I4有效時，系統以參數Pr01為設定壓力運行。
當Pr35 = 1時，I4功能為 #1泵使能（即I4輸入有效時，#1泵禁止運行）。 |
|
D/A -- G |
模擬輸出。0—10V電壓信號，接變頻器頻率控制端子。 |
|
FR / RM / CM |
變頻器運行控制端，集電極開路輸出，CM為公共端，容量30mA。FR接變頻器運行控制端，RM接變頻器滑行停止端(當系統工作于循環啟動方式時，否則不必接)。若變頻器無滑行停止端子，應將變頻器停止方式設為滑行停車方式（或叫自由停車方式）。 |
|
B1—B4 |
變頻泵控制輸出，接交流220V接觸器，觸點容量5A。當驅動大功率接觸器時，請加中間繼電器，以下同 |
|
D1—D4 |
工頻泵控制輸出，接交流220V接觸器，觸點容量5A。 |
|
D5 |
附屬小泵控制接點，接交流220V接觸器，觸點容量5A。 |
|
PE / N / L |
AC220V電源，PE為接地端。 |
與常用變頻器的連接方法
|
|
富士 |
西門子 |
三星 |
臺達 |
三肯 |
松下電器 |
明電舍 |
ABB |
本控制器適合于所有變頻器，具體連接方法沒有列舉的歡迎來電咨詢。 |
|
D/A |
12 |
3 |
11 |
AVI |
VRF |
FIN |
FSV |
AI1 |
|
G |
11 |
4 |
9 |
ACM |
ACM |
G |
COM |
AGND |
|
FR |
FWD |
5，6 |
1 |
FWD |
FR |
I1 |
FRUN |
DI1 |
|
RM |
BX |
|
|
RST |
R/M |
I4 |
|
|
|
CM |
CM |
9 |
7 |
DCM |
DCM1 |
G |
RYO |
AGND |
注：1、將變頻器的頻率控制和起停設為外部控制方式。
2、若變頻器無滑行停止端子，應將變頻器停止方式設為滑行停車方式（或叫自由停車方式）。
3、控制回路應用屏蔽線，且務必要與強電回路分開布線。
4、請務必在接觸器線圈兩端并聯R-C滅弧器。
3常用接線原理圖
（1）標準三臺泵循環軟啟方式原理圖（以三墾變頻器為例，電氣圖以ABB變頻器為例）。
（2）標準四臺泵循環軟啟動方式原理圖（以三墾變頻器為例，電氣圖以ABB變頻器為例）。
五、參數及說明
|
參數 |
功能 |
參數范 圍 |
出廠值 |
說明/注釋 |
|
壓力設定組 |
Pr00 |
設定壓力1 |
0.0-25 |
3.0 |
單位：公斤/厘米2 |
|
Pr01 |
設定壓力2 |
0.0-25 |
2.5 |
單位：公斤/厘米2 |
|
Pr02 |
設定壓力3 |
0.0-25 |
2.0 |
單位：公斤/厘米2 小泵變頻工作時的壓力或應用于鍋爐補水時關閉泄壓閥的壓力 |
|
Pr03 |
超壓設定值 |
0.0-9.9 |
1.0 |
單位：公斤/厘米2 實際壓力>設定壓力+Pr03，頻率會迅速下降。 |
|
Pr04 |
欠壓報警閾值 |
0.0-9.9 |
00 |
0--此功能禁用 實際壓力<Pr04, 40秒后停機，Er03報警 |
|
Pr05 |
欠壓報警自恢復時間 |
0-99 |
00 |
單位：分鐘 00--此功能禁用
欠壓報警停機后，經過Pr05設定的時間，系統自動恢復工作（可以代替水位傳感器的工作）。 |
|
傳感器組 |
Pr06 |
傳感器類型 |
0-1 |
00 |
00--電阻遠傳壓力表 01--壓力變送器(4--20mA輸入) |
|
Pr07 |
傳感器量程 |
0-3 |
01 |
0-0.6MPa 1-1.0MPa 2-1.6MPa 3-2.5MPa |
|
Pr08 |
傳感器校零 |
0.0-9.9 |
0.2 |
單位：公斤/厘米2 添入零壓力時的數值 |
|
Pr09 |
傳感器校正 |
0-30 |
10 |
整加滿量程0—30% |
|
Pr10 |
輸入信號平滑處理 |
0-10 |
2 |
系統震蕩加大時，加大此值 |
|
Pr11 |
采樣時間 |
0-99 |
20 |
單位：x40ms 根據現場實際情況調整 |
|
控制組 |
Pr12 |
工作方式 * |
0- |
1 |
00--單泵工作；01--標準循環啟動方式；02--直接啟動方式； 03--鍋爐補水；04--消防A型 ； 05--消防B型 06-消防C型 07-消防D型 |
|
Pr13 |
輸出控制方式 |
0-1 |
0 |
0--PID方式 1—上下限控制方式
注：工作于上下限控制方式時，
上限=設定壓力x（1+Pr21）；下限=設定壓力x（1-Pr21） |
|
泵屬性組 |
Pr14 |
上電首先工作泵號* |
0-3 |
0 |
0--#1泵 1-- #2泵 2-- #3泵 3-- #4泵
注：系統在下電前會記憶當前工作于變頻的泵號（改變此參數），下次上電會把記憶的變頻泵當做首先工作泵 |
|
Pr15 |
#1泵屬性 |
0-1 |
1 |
0--禁止工作 1--允許工作 |
|
Pr16 |
#2泵屬性 |
0-1 |
1 |
0--禁止工作 1--允許工作 |
|
Pr17 |
#3泵屬性 |
0-1 |
1 |
0--禁止工作 1--允許工作 |
|
Pr18 |
#4泵屬性 |
0-1 |
0 |
0--禁止工作 1--允許工作 |
|
切泵條件組 |
Pr19 |
加泵延遲時間 |
0-99 |
30 |
單位：秒 |
|
Pr20 |
減泵延遲時間 |
0-99 |
10 |
單位：秒 |
|
Pr21 |
泵切換偏差 |
0-20% |
5% |
設定壓力與實際壓力的偏差在此范圍內，不進行減泵或加泵，以減少加減泵的頻度，防止震蕩
注：若變頻器頻率小于30Hz而壓力高于設定值但長時間不減泵，或頻率大于48Hz而壓力小于設定值但長時間不加泵應將此參數置零 |
|
Pr22 |
允許工作泵數量 |
0--4 |
3 |
實際工作泵的數量達到此數值，不再加泵 |
|
Pr23 |
定時換泵時間間隔 |
0-99 |
24 |
單位：小時 0--取消定時換泵；
當一臺泵單獨工作時間超過此參數時，進行倒泵動作 |
|
Pr24 |
定時換泵計時器 |
0-99 |
只讀 |
單位：小時 顯示單臺泵連續工作時間，2個以上泵同時工作時，此參數清零。 |
|
休眠控制 |
Pr25 |
休眠使能 |
0-2 |
0 |
0--禁止 1--附屬小泵工頻工作（不接小泵既為休眠工作方式） 2--附屬小泵變頻工作 |
|
Pr26 |
開始休眠或附屬小泵工作判斷頻率 |
0-50 |
35 |
單位：Hz 此參數與變頻器實際頻率會有差別，請以控制器顯示頻率為準 |
|
Pr27 |
休眠開始或附屬小泵啟動延遲時間 |
0-4 |
4 |
單位：分 當變頻器頻率低于Pr26 且時間超過Pr27既進入休眠狀態或啟動附屬小泵 |
|
Pr28 |
退出休眠狀態或附屬小泵壓力 |
0-99 |
2.5 |
單位：公斤/厘米2 |
|
密匙組 |
Pr29 |
密碼1 |
0-99 |
55 |
必須為非55的數值，以下同 |
|
Pr30 |
密碼2 |
0-99 |
55 |
|
|
Pr31 |
密碼3 |
0-99 |
55 |
|
|
Pr32 |
可工作天數 |
0-99 |
0 |
單位：x 5天 即設1為5天，設2為10天。。。將Pr29—Pr31設為非55的數，然后設定Pr32即開始倒計時工作。 |
|
系統功能 |
Pr33 |
參數鎖定 |
0-2 |
0 |
0--參數不鎖定 1--除Pr00和Pr33外都鎖定2--除Pr33外，包括上升和下降鍵都鎖定 |
|
Pr34 |
恢復出廠值* |
0-1 |
0 |
1--恢復出廠值 此操作只在上電時編程且Pr32=0有效 |
|
Pr35 |
輸入端子功能選擇 |
0-1 |
0 |
0--功能1 1--功能2 詳見端子功能說明 |
|
消防組 |
Pr36 |
尋檢周期 |
0--99 |
7 |
單位：天 |
|
Pr37 |
尋檢時每臺泵運轉時間 |
0--99 |
15 |
單位：X 2秒 |
|
Pr38 |
尋檢方式 |
0，1 |
|
0--變頻巡檢, 1--工頻巡檢 |
|
Pr39 |
尋檢頻率 |
0--50 |
25 |
單位：Hz 變頻巡檢時的頻率 |
|
運
行
時
間
組 |
Pr40 |
實際時間 |
---- |
---- |
上升鍵設定小時，下降鍵設定分鐘 (僅/ T型機有此功能) |
|
Pr41 |
定時運行時使用時段數 |
0--12 |
0 |
00—定時運行無效 例如：需5:點30分第一壓力工作, 22點30分停機 則設Pr41為2。 |
|
Pr42 |
#1時段起始時間 |
0-23.59 |
05.30 |
小時．.分 |
|
Pr43 |
#1時段狀態選擇 |
00--03 |
01 |
00—關機 01— 第一壓力 02—第二壓力 03—附屬小泵變頻工作，壓力為設定壓力3（見Pr02）。注：設定壓力3，休眠功能無效。下同Pr45* |
|
Pr44 |
#2時段起始時間 |
0-23.59 |
06.30 |
小時．.分 |
|
Pr45 |
#2時段狀態選擇 |
00--03 |
2 |
*上同Pr43 |
|
Pr46 |
#3 時段起始時間 |
0-23.59 |
08.10 |
小時．.分 |
|
Pr47 |
#3 時段狀態選擇 |
00--03 |
1 |
*上同Pr43 |
|
Pr48 |
#4時段起始時間 |
0-23.59 |
11.30 |
小時．.分 |
|
Pr49 |
#4 時段狀態選擇 |
00--03 |
2 |
*上同Pr43 |
|
Pr50 |
#5時段起始時間 |
0-23.59 |
13.00 |
小時．分 |
|
Pr51 |
#5 時段狀態選擇 |
00--03 |
1 |
*上同Pr43 |
|
Pr52 |
#6時段起始時間 |
0-23.59 |
17.00 |
小時．分 |
|
Pr53 |
#6 時段狀態選擇 |
00--03 |
2 |
*上同Pr43 |
|
Pr54 |
#7時段起始時間 |
0-23.59 |
21.30 |
小時．分 |
|
Pr55 |
#7 時段狀態選擇 |
00--03 |
1 |
*上同Pr43 |
|
Pr56 |
#8時段起始時間 |
0-23.59 |
23.59 |
小時．分 |
|
Pr57 |
#8 時段狀態選擇 |
00--03 |
0 |
*上同Pr43 |
|
Pr58 |
#9時段起始時間 |
0-23.59 |
|
小時．分 |
|
Pr59 |
#9時段狀態選擇 |
00--03 |
0 |
*上同Pr43 |
|
Pr60 |
#10時段起始時間 |
0-23.59 |
|
小時．分 |
|
Pr61 |
#10時段狀態選擇 |
00--03 |
0 |
*上同Pr43 |
|
Pr62 |
#11時段起始時間 |
0-23.59 |
|
小時．分 |
|
Pr63 |
#11時段狀態選擇 |
00--03 |
0 |
*上同Pr43 |
|
Pr64 |
#12時段起始時間 |
0-23.59 |
|
小時．分 |
|
Pr65 |
#12時段狀態選擇 |
00--03 |
|
*上同Pr43 |
注：
1.帶陰影的參數只在上電倒計時狀態下，按編程鍵進入編程狀態才可修改。
2.密碼的使用 在編程狀態下，將Pr29-- Pr31設為非55的數值（55為出廠值，設為非55的數值可以避免誤操作），切記記下此三個密碼。Pr32設置適當值，按確認鍵后既進入倒計時狀態，Pr32不可再編輯。
3.密碼的取消 在上電倒計時狀態下按編程鍵進入編程狀態，將Pr29-- Pr31分別輸入事先輸入的密碼，按確認鍵，然后從新上電既取消倒計時工作。
六、操作面板及其操作方法

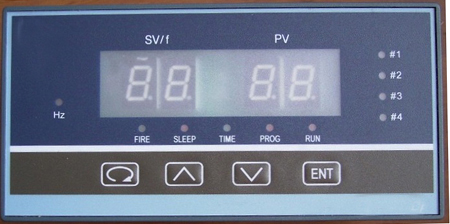

1、操作面板
l 編程鍵( ) 在任何狀態下按此鍵進入或退出編程狀態，指示燈“PROG”亮和滅分別表示進入已經進入和退出編程狀態。
l 上升鍵( ) 在編程狀態下，增加參數號或數據。在運行狀態下，增大設定壓力。
l 下降鍵( ) 在編程狀態下，減小參數號或數據。在運行狀態下，減小設定壓力。
l 確認鍵( ) 在編程狀態下，用于存儲改變的數據。在運行狀態下，改變顯示內容，“Hz”燈熄滅時，顯示“設定壓力”，反之顯示“頻率”。
l 手動換泵 ( ＋ ) 在自動運行狀態下，若只有一臺泵運行，則進行換泵操作。
l 啟動/停止 ( ＋ ) 啟動或停止系統運行。系統停止運行時，數碼顯示會閃爍，指示燈“RUN”熄滅。
l 水泵工作狀態顯示 #1、#2、#3、#4分別指示相應泵的狀態，閃爍表示變頻運行，常亮表示工頻運行。
l 其它狀態顯示 FIRE、SLEEP、TIME、PROG、RUN分別指示火災 、休眠狀態、顯示時間、編程狀態、運行狀態。
2、參數編輯操作
|
操 作 |
按 鍵 |
顯 示 |
|
1．任一狀態下按編程鍵 PROG燈亮 |
|
Cd 00 |
|
2．按上升鍵或下降鍵到需修改的參數項，例如Cd12 |
|
Cd 12 |
|
3．按確認鍵顯示當前設定值 |
|
01 |
|
4．例如將Cd12改為0，按下降鍵 |
|
00 |
|
5．按確認鍵存儲該值 |
|
Cd 13 |
|
6．退出編程鍵編程狀態，顯示原狀態如：設定壓力和
實際壓力 |
|
30 30 |
七 、 顯示項目及故障說明
|
顯示項目 |
說 明 |
顯示項目 |
說 明 |
|
D XX |
開機延時倒計數。 |
Er 01 |
低水位故障 （I1輸入有效） |
|
XX XX |
顯示設定壓力和實際壓力。 頻率指示燈亮時，顯示頻率 （左側兩位）和實際壓力。 |
Er 02 |
變頻器故障/超壓報警（I2輸入有效）。 |
|
Er 03 |
壓力表故障。 |
|
Er 04 |
到工作期限。 |

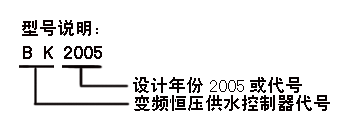

八、選型指南
供貨須知：
1． 為了及時收到貨，請在下午15：00之前匯款，因為航空快遞下午16：00統一發貨，一般運期：2天。特殊地區除外。
2． 24小時服務電話:027-62008760 手機：13986108705 聯系人:魏輝平
3、本公司還提供配套遠傳壓力表、及壓力變送器，歡迎選購。
4、現本公司標準型控制器型號：BK-3000型，可拖四臺主泵一臺輔泵。
|
(產品技術咨詢、建議、訂購24小時服務電話02762008760 聯系人：魏輝平) |
