前言
隨著城市化進程的加快和科技生產力的快速發展，現在的電網已經不能適應快速發展的區域需要了，因此電力建設也進入了快速的發展時期，尤其對變電站數量要求越來越多，同時也隨著信息技術的快速發展，智能化變電站也得到了越來越廣泛的應用。
智能變電站交換機發展背景
智能變電站的發展已經歷了數字化變電站、智能變電站和新一代智能變電站3個階段。新一代智能變電站相關規范和技術要求中，普遍采用合并單元進行過程層數字化采樣值數據傳輸、依靠GOOSE報文傳輸一次設備狀態和控制命令的背景下，工業以太網交換機除承載傳統的站級通信服務外，開始逐漸替代傳統電纜，成為維系一、二次設備關聯的中樞設備。這樣對工業以太網交換機的功能、性能和可靠性都提出了非常高的要求。
兩大交換機關鍵技術保障智能變電站安全運行
智能變電站交換機“首要核心”—支持電力網絡安全監測
針對電力監控系統網絡空間巨大、安全管控任務艱巨的實際情況，為加快建設電力監控系統網絡安全管理平臺，及早實現網絡空間的實時監控和閉環管理。國家電網調【2017】1084號文中明確指出：在電廠、并網變電站電力監控系統的安全Ⅱ區（或Ⅰ區）部署Ⅱ型網絡安全監測裝置，實現對網絡安全事件的監視與管理。 目前Ⅱ型網絡安全監測裝置可以實現對變電站及電廠涉網部分主機設備、網絡設備、通用及專用安防設備的監視與告警，能夠?qū)崟r掌握變電站及電廠內部涉網主機的外設接入、網絡設備接入、人員登錄等安全事件。
以Cronet CC-5428-NS為代表的上海兆越全千兆網安交換機支持24個千兆電，4個千兆擴展槽；支持豐富的二層功能。通過SNMP對接網安監測設備，以被動輪詢和主動上報兩種方式，將交換機上線離線信息、MAC綁定信息、用戶登入信息、更改用戶信息、配置變更信息、端口up/down信息傳給安全監測設備。經過長期測試運行，設備狀態穩定，滿足了“內部介入有效遏制、安全風險有效管控”的安全防控目標。
網安交換機特點：
? 支持與網安監測設備對接：
? 登錄成功：登陸交換機，通過管理平臺能夠查看登陸信息
? 退出登陸：退出登陸，通過管理平臺能夠查看退出信息
? 登陸失敗：輸入錯誤登陸信息，通過管理平臺能夠查看登陸失敗事件
? 網口up：交換機網口接入設備，通過管理平臺能夠查看網口up信息記錄
? 網口down：交換機網口網線拔出，通過管理平臺能夠查看網口down信息記錄
? 配置變更：修改交換機配置，通過管理平臺能夠查看交換機配置變更事件記錄
? 修改用戶密碼：修改交換機用戶名密碼，通過管理平臺能夠查看交換機用戶名密碼變更事件記錄
? 用戶操作信息：登錄交換機，輸入命令進行操作，通過管理平臺能夠查看交換機用戶操作信息。
? MAC綁定關系：修改MAC綁定關系，通過管理平臺能夠查看交換機網口MAC綁定關系

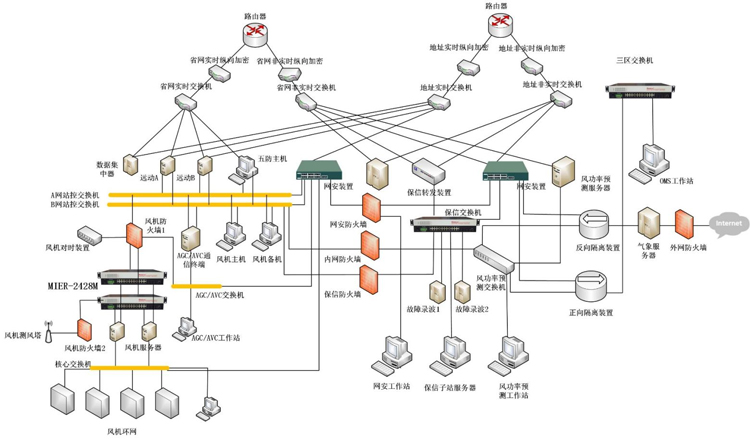

電力安全接入網絡方案拓?fù)?/font>
方案特點：
? 電力安全接入拓?fù)渲蟹秩齻€區域，每個區域都會有一臺網安型交換機。
? 每臺交換機都需要連接網安設備，通過SNMP進行信息上報。
智能變電站交換機“必要核心”—符合IEC61850規約
在變電站自動化系統中，設備與設備之間要進行數據交換，但往往由于不同生產商的裝置所支持的通信規約不統一，使得不同廠家的設備不能直接通信，需要進行規約轉換，導致設備間配合困難，為了解決這些問題，IEC制定了關于變電站自動化系統的通信網絡和系統的國際標準---IEC61850,這項標準采用面對對象的思想對變電站系統進行建模，實現了不同廠商設備間的互操作以及變電站自動化系統無縫集成，奠定了電力系統無縫通信體系的基礎,對于智能化變電站發展具有不可替代的作用。
上海兆越通訊技術有限公司憑借多年來在電力行業的經驗積累，把IEC 61850作為獨立的產品與服務，充分考慮了變電站的復雜工作環境和網絡通信需求，對IEC61850的配置、通信、實施做了精細化的設計，將交換機經過不斷的技術改進與升級，完美的實現了對IEC61850規范的支持，使得智能變電站通信系統更加可靠，保證GOOSE報文優先轉發，實現網絡精確同步時間傳輸。滿足了最終客戶、系統集成商、智能裝置廠商等不同客戶的各種需求。
IEC61850標準優勢：
① 對變電站內智能電子設備間的通信進行分類和分析，定義了變電站裝置間和變電站對外通信的10種類型，針對這10種通信需求進行分類和甄別。
② 針對不同的通信，不同的優化方式。引入GOOSE、SMV和MMS等不同的通信方式，滿足變電站內裝置間的通信需求。
③ 建立裝置的數字化模型，理順功能、IED、LD（邏輯設備）、LN（邏輯節點）概念的關系和隸屬。統一功能和裝置實現直接的規范。

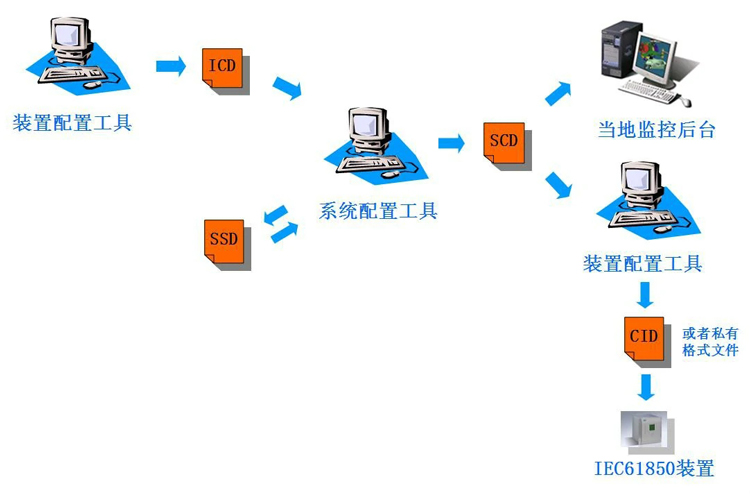

④ 建立統一的SCD，使得各個變電站盡管在電壓等級、供電范圍、一次接線方式等等不盡相同的情況下，依然能夠建立起一個統一格式、統一實現方式、各個廠商通用的變電站配置。
MMS建模支持的功能
兆越交換機連接到客戶的服務器終端，客戶通過IEC61850客戶端軟件可以讀取到兆越交換機的信息。
CSD 文件離線配置功能
1、配置vlan功能
2、配置交換機組播地址
3、配置交換機APPID
4、配置交換機端口序號
智能變電站交換機推薦：

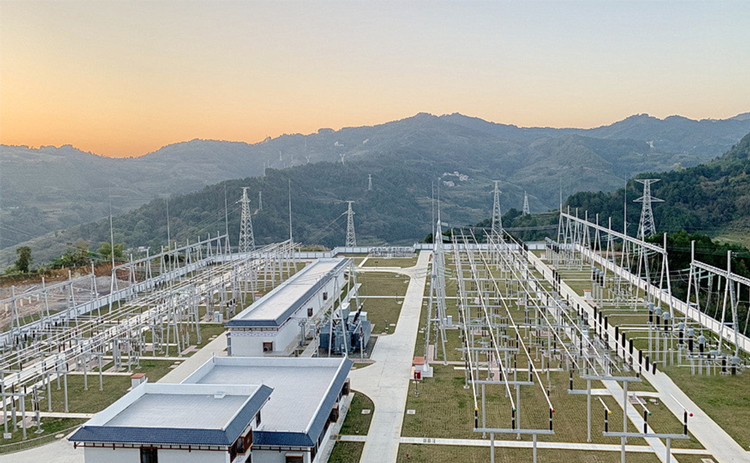

當前全球普遍面臨著能源轉型、低碳轉型和數字化轉型，構建新型電力系統是轉型的關鍵，是實現能源經濟性的重要基礎，也是確保能源安全與連續性的關鍵手段。變電站作為電力系統樞紐節點在電網運行中占據著重要地位。其建設環境的復雜性，對傳輸設備的性能也提出了更多需求。
目前，上海兆越通訊的智能變電站專用交換機等產品已在電力電網中獲得批量應用，長期服務國家電網變電站和配網項目。未來，上海兆越也會積極配合國家智能電網建設，與客戶攜手面對新一輪能源技術革命，為國家能源綠色高質量發展貢獻力量！
