17系列電子皮帶秤

 ICS 17A、ICS-17B型電子皮帶秤
ICS-17A型電子皮帶秤，動態累計誤差小于±0.25％，ICS-17B型電子皮帶秤，動態累計誤差小于±0.50％，適用于工業企業的稱重過程控制，如檢測生產量，控制產品的定量裝載和監測庫存等場合。為工廠自動控制和現代化管理提供重要的數據信息。
系統組成

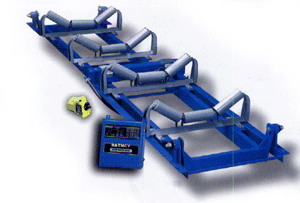

ICS-17型電子皮帶秤由四部分組成：ICS-17型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，2001稱重控制器。
稱重橋架
ICS-17型稱重橋架在雙杠桿上裝有四組/二組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。
ICS-17A稱重橋架可以直接裝在各種不同寬度的皮帶輸送機架內，位于上下皮帶之間，不占用空間高度，它是一個已在工廠組裝好的整體，可以迅速方便地安裝和校準。該稱重橋架適應皮帶寬度從400-2000mm。

稱重傳感器
ICS-17A系列電子皮帶秤均采用拉式電子應變式稱重傳感器。主要技術指標如下：

術指標如下：
◇ 外殼：“S”型密封保護
◇ 非線性：<0.03%FS
◇ 非重復性：<0.01%FS
◇ 蠕變：<0.02%FS
◇ 零點輸出：±1%
◇ 在最大流量下，傳感器彈性體施力點位移不大于0.2mm
◇ 溫度靈敏度：  間隔：0.0008%FS/oF
     零點：0.0015%FS/oF
◇ 滯后誤差：0.02％
◇ 靈敏度誤差：±0．1％
◇ 過載能力：傳感器容量的150％
測速傳感器60-12C、60-12B
測速傳感器安裝在尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
外殼材質為鑄鋁，能適應于露天工作環境

交流脈沖發生器不需要調整或更換炭刷
無碳刷式交流脈沖發生器，不需調整、校準，免維修　
最新的軟連接技術，更有效地保證了測速精度，且大大提高了設備的使用壽命

2001稱重控制儀表

◆   采用32位CPU及24位A/D，加快了運行速度，提高了計量精度；
◆ 皮帶秤的所有數據均顯示在高亮度的四行真空熒光屏上；
◆ 菜單式面板操作方式，符合人們的計算機操作習慣；
◆ 在皮帶秤有關數據被改變時，可保留原有數據供查詢，以減少人為的失誤；
◆ 提供多層次的口令保護，以方便不同的用戶；提供線性補償，使皮帶秤在額定載荷的25％到100％時精度相同；
◆ 可選模擬輸出，用于料流、重量或速度顯示；
◆ 可選模擬輸出延時，以便實際控制使用；

◆ 可選模擬輸入輸出板（一路或兩路電壓、電流輸入輸出），以便控制或作補償使用；
◆ 可選RS-232/RS-485通訊板，從該硬件設置上即可選擇兩種方式中的其中一種;
◆ 2000系列儀表有2001型、2105型供用戶選用；
