Han B、EMC和M系列金屬底座和外殼推出觸點接插件的后側安裝方案。該方案將大幅度簡化控制柜接口的預裝配工作。
利用全新的Han金屬外殼可將預制接插件從后側直接鎖定到控制柜內部的隔板安裝外殼中。過去Han?接插件必須先從機柜內部穿過面板切口之后才能在外部進行預裝配。預裝配之后再將其推回并固定在隔板安裝外殼上。

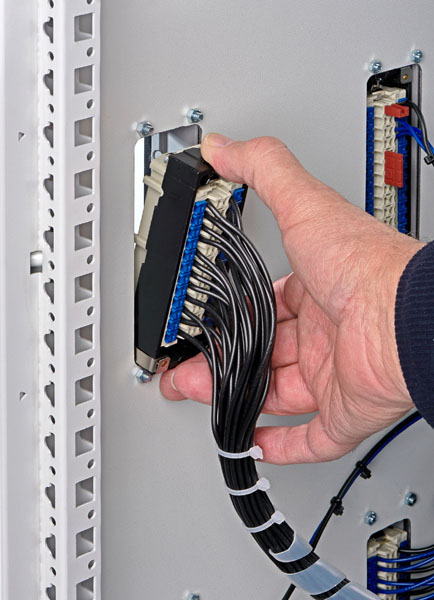

新型Han金屬外殼：預制接插件直接從后側卡入安裝殼體。
在新推出所謂金屬底座和外殼內，絕緣件插入塑料固定框架中，而固定框架牢固卡在鋁制壓鑄外殼上并用凸耳支撐。為滿足IP65/66防護等級要求并避免紫外線輻射和臭氧影響，法蘭橡膠密封件完全安裝在外殼內部。Han M系列外殼采用相同的原理進行重新設計。Han M底座和外殼與Han B的區別僅在于其更勝任諸如風力渦輪機外部等惡劣工作環境。
今年年底前還將推出具有連續360°屏蔽的后側安裝接插件。而Han EMC系列的屏蔽始終通過金屬底座或外殼實現。此外，底座還需要特殊的EMC電纜接頭。
全新安裝方案推出之后，由于控制柜、機器模塊和電纜線束的更多元件現在可以另行預先制造，機柜組件的預裝配將會變得愈加高效。最終隨著預制造比例的增加而實現總裝配成本的降低。為了降低制造成本，Han金屬底座和外殼的新舊衍生型號始終相互兼容。
