1、簡介

1.1、產品簡介

       感謝您使用我們的NA714網絡音頻播放終端，NA714能處理tcp/ip網絡音頻流，并驅動揚聲器進行播音的終端，主要用于公共數字廣播，媒體教學，報警等需要數字音頻的領域。

       NA714具有10/100M以太網接口，支持最高48KHz采樣，192Kbps的音頻流播放。接入24V/2A的直流電源。具有1路mic輸入，1路線路輸入，1路立體聲音頻線路輸出，可接外置的大功率音頻功放。NA714網絡音頻播放終端使用專用的網絡音頻流格式，有0~100級音量范圍調整，EQ音效調整，可選256個分支終端任8個分組，以支持靈活的分組設置。亦可加入一個臨時分組，滿足臨時的組播需求。內置Mic，可與服務器進行語音通話。

       NA714支持DHCP協議，可自動分配IP地址，也可以通過專用的配置程序NAManager進行配置。支持廣播，組播，單播三種數據傳輸方式，支持IGMP v2 提供了接收跨網段組播數據能力。

1.2、產品規格

輸入電源：       12V～24V的直流電源

網絡接口：       10/100M Base網絡，RJ45接口，1.5KV電氣隔離，收發數據指示

Mic輸入：        典型幅值50mVpp，信噪比68dB；

線路輸入：       典型幅值1500mVpp，內阻10KΩ

線路輸出：       典型幅值1500mVpp，THD < 0.3%，內阻500Ω，信噪比83dB

功放輸出：       15W×2（電源采用24VDC，4W揚聲器）

Speaker：        用于外接接 4～8 Ω 揚聲器；

網絡特性：       支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP網絡協議；

使用環境：       操作環境：0℃～55℃，5～95%濕度

                         存儲環境：-20℃～85℃，5～95%濕度

尺寸：              29×129×82mm；（不包括電源適配器）

重量：              0.3kg（不包括電源適配器）

2、接口說明

2.1、面板

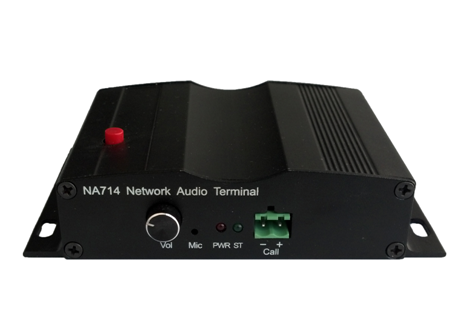

       ·前面板

Vol：        設備音量調節；

Mic:          內置麥克風輸入；

PWR：      電源狀態燈；

ST：         終端工作狀態燈；

Call：       一路呼叫端子CALL輸入。

       ·后面板

Ethernet：   10/100M Base 以太網接口；

Line out：      內部音源輸出；

Line in：       外置音源輸入；

Mic in：          外置麥克風輸入；

Speaker：     連接左右聲道兩個揚聲器，，接 4～8 Ω 揚聲器；

                        12V時2×10W/4Ω，24V輸入時2×15W/4Ω

DCIN：            接12V/1A~24V/2A的直流電源；

ON/OFF：      電源開關。
