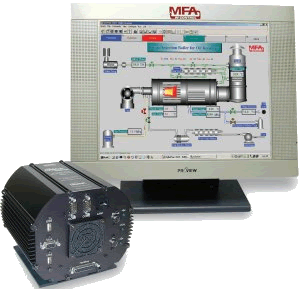

CyboCon Dragon先進微型DCS

CyboCon Dragon是一種先進微型集散控制系統（DCS）。DCS通常使人聯想到“恐龍”，但是當像無模型自適應（MFA）控制這種新技術被融合到DCS中去的時候，“恐龍”就能進化成為“龍”。

CyboCon Dragon先進微型DCS 可以作為溫度控制系統、壓力控制系統、流量控制系統、液位控制系統，pH值控制系統以及各種質量變量（濁度、濕度、干度、密度、濃度、厚度、熔融指數等）控制系統。

CyboCon Dragon的用戶界面友好，易于安裝和維護。它是一種理想的控制裝置，輕便、微型、靈活、可移動并且功能齊全；可以作為完全獨立的黑匣子來工作，也可通過鍵盤、鼠標或連網的PC機來操作。控制速度可高達1毫秒。預先安裝的軟件可提供完整的控制解決方案。

CyboCon Dragon中的軟件：

• Windows 2000操作系統；
• CyboCon或CyboCon HS MFA控制軟件；
• CyboMax組態軟件；
• CyboLog I/O驅動程序；
• CyboLink HMI和OPC接口程序。

硬件規格：

• 300MHz或高于700MHz CPU；
• 128MB SRAM；
• 1GB RAM閃存或10GB硬盤；
• 高分辨率顯卡；
• 電源：24VDC（8-30VDC）；
• 8路模擬量輸入（AI），4路模擬量輸出（AO），16通道數字量輸入輸出（DI/DO）；
• 信號調理板；
• 連接4-20mA或1-5V標準信號的接線端子；
• 10/100 Base-T以太網卡；
• 2個串行口，1個并行口，2個USB接口；
• 標準尺寸:8”x7.5”x7.5”；
• 工作溫度：32-140°F。

包含的MFA控制器：

• SISO MFA控制器 － 取代PID，控制各類簡單和復雜過程；
• Nonlinear MFA控制器 － 控制高度非線性過程；
• MIMO MFA控制器 － 控制多變量過程；
• Anti-delay MFA控制器 － 控制大滯后過程；
• Robust MFA控制器 － 迫使過程變量維持在預定的范圍；
• Feedforward MFA控制器 － 抑制可測的擾動；
• MFA pH控制器 － 控制pH過程；
• Anti-delay MFA pH控制器 － 控制大滯后的pH過程；
• Time-varying MFA控制器 － 控制大慣性、滯后時間不確定的過程；
• Flex-phase MFA控制器 － 控制開環振蕩過程；
• MFA Trim控制器 － 允許操作人員在MFA自動時手動調整控制器輸出；
• 以及標準PID，動態模塊，邏輯模塊及其它計算模塊。

CyboCon專業版控制軟件（CyboCon Professional Edition）可包含以下特殊的MFA控制器：

• MFA XRT控制器 － 控制有大滯后的放熱化學反應的溫度過程，如聚合釜的溫度控制；
• Anti-Inverse MFA控制器 － 控制符號或作用方向改變的過程，如最佳空燃比的燃燒控制；
• Bi-directional MFA控制器 － 控制包含有2種截然不同的動態特性的過程，如無冷卻措施的溫度控制。

CyboCon Dragon使用方式：

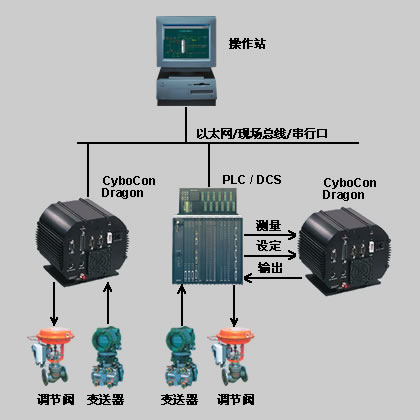

如下圖所示CyboCon Dragon有直接連接變送器和執行器；和與PLC/DCS通訊兩種使用方式。
