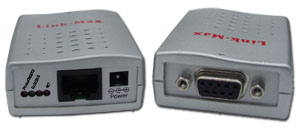

LM-8051NET 是一個非常美麗小巧的流線型外殼，一端是一個標準的九線制串口插座，可以通過電纜將串口接到LM-8051NET ，更可以直接將LM-8051NET插到設備的串口插座上。

另一端是一個標準的RJ45插座，這里是插入RJ45頭，用網線將LM-8051NET接到HUB、SWITCH、或網卡的地方。RJ45口旁邊還有一個SET按鈕。另有兩個不同顏色的LED 指示燈向您標識了設備上電(Power on)、RS232口收發(Rx/Tx)、網線聯接(Link on)、網口收發(Rx/Tx)、設置模式五個工作狀態。最后，是一個電源插座，外接輔助電源可用7.5V-24V的直流電源，產品出廠不配電源，用戶可使用現場電源或在當?shù)嘏涮住?span lang="EN-US">

LM-8051NET是一款智能協議轉換網橋，可方便地完成RS-232物理層和以太網物理層的轉換，使RS232設備和以太網絡設備實現通訊。LM-8051NET支持TCP Server和TCP Client兩種工作模式，前者為監聽模式，LM-8051NET在設定的端口等待TCP Client的聯接請求；后者為主動聯接模式，LM-8051NET主動連接其他TCP Server(設定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理層轉換。LM-8051NET特別適合小流量的采集系統中數據傳輸?shù)膽谩?span lang="EN-US">

LM-8051NET還有一種設置模式，在設置模式下，可以利用串口來設置它的參數對它的參數進行設置：關電，用筆尖或大頭針回型針從檔板的JEB小孔穿過，壓住RESET按鈕，再開電，等5秒，Power燈快速閃動，松開小針，LM-8051NET進入設置模式，在設置模式下，利用一些簡單的命令或Link-Max的串口設置軟件，可查看或修改產品的設置。

產品規格

• 輸入電壓范圍： 可接任意7.5-24V/100mA直流電源，通過電源插座接入
• 微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機
• RS232通訊端口： 標準DB9F座，TXD、RXD、GND三線制
• 串口最高速度：115200bps
• 以太網控制器： 采用Realtek RTL8019AS芯片
• 數據傳送速率： 網絡控制器數據傳送速率可編程最高達10Mbit/s
• 狀態指示燈： 一個POWER/RS232燈，一個Link/CRS燈
• 以太網通訊接口： 采用RJ45插座，可方便連線
• 協議： ICMP(Ping)、ARP、IP、TCP
• 建議最高幀流量： 300幀/秒
• 參數設置：獨特的設計使用戶用任何RS232通信軟件（如“超級終端”）都可實現參數設置
• 防雷設計：高穩定性，CAN-L，CAN-H每線600W的雷擊浪涌保護
• 工作環境：溫度0-70℃、濕度≤90%
• 外型尺寸：50mm(W)×70mm(L)×22mm(H)
• 重量：32g±2g
