適用機型：

螺桿式冷水模塊機

功能特點：

支持模塊機組，最高可聯8臺；

無級容調和四級容調可選；

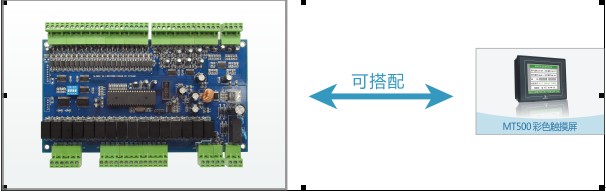

支持密碼保護，配合觸摸屏可實現三級密碼保護；

手動調機功能；

獨有的回油保護功能；

可選用壓力開關或壓力變送器；

斷電記憶功能；

冷凍水溫度過高、過低保護，冷凍水溫差過大保護，冷卻水溫度過高、過低保護，冷卻水溫差過大保護，

壓縮機壓力過高、過低保護，壓縮機壓力差過大保護，壓縮機排氣溫度過高保護，壓縮機電流過大保護；

傳感器缺失保護功能；

超強穩定性，可以抗擊0.15M-80M的干擾，抗擊4KV高壓和浪涌；

控制器生產采用SMT工藝，48小時高溫老化，保證控制器的穩定性；

采用開放式的MODBUS-RTU RS485通信協議，通訊距離可達1 Km(免網關)；

線路板采用美國進口CRC三防漆，能防止漏電和短路，并抗擊酸、堿、酒精、潮氣及鹽霧的侵蝕；

采用抗拉扭傳感器,傳感器的使用壽命長；

適應寬電壓范圍，可避免電壓波動引起誤動作；

控制板上所有的IO端口，都有相應的指示燈，可直觀判斷所有輸出輸入情況；

控制邏輯在控制主板上實現，在手操器故障或通信故障的情況下，仍可以正常工作；

所有輸出輸入口的接線都采用歐式接線端子，安裝方便。

參數：

控制器尺寸：222.6mm×158mm，由4個直徑4.5mm固定孔固定，橫向孔距215mm，豎向孔距113.5mm;

故障輸入點（數字IO)：20路（電源綜合保護、冷凍水泵過載保護、冷凍水流開關保護、冷卻水泵過載保護、冷卻水流開關保護、遠程控制、末端聯控、冷卻塔風機過載保護、壓縮機內部保護、壓縮機過載保護、壓縮機油位保護、壓縮機油壓差保護、壓縮機高壓保護、壓縮機低壓保護、壓縮機壓差保護）；控制輸出（繼電器輸出）：16路 （機組運行、故障總輸入、冷凍水泵、冷卻水泵、壓縮機啟動端、壓縮機運行端、壓縮機卸載閥、壓縮機50%閥、壓縮機75%閥、液路電磁閥、電機冷卻閥、加載電磁閥、冷卻塔風機、四通閥）；

溫度探頭（模擬量輸入）：8路（冷卻出水溫度、冷卻回水溫度、冷凍出水溫度、冷凍回水溫度，排氣溫度、高壓傳感器、低壓傳感器、壓縮機電流傳感器）;

模擬量輸出：2路；

繼電器輸出功率： 250V/5A；

變壓器輸出功率： 12V/1A。
