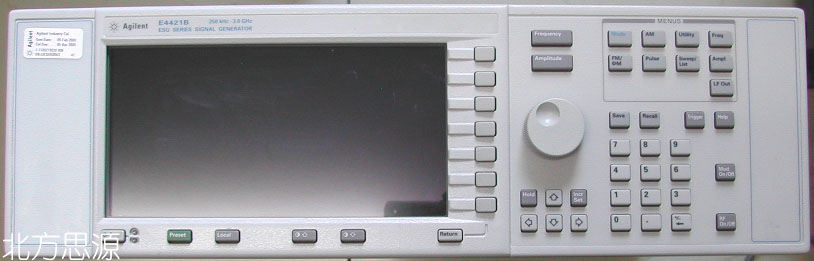

ESG-A系列 模擬射頻信號發生器 E4421B
opt.1E5 高穩定度時基
opt.1EM 后面板輸出接口
廠家：美國安捷倫 (133x426x432mm,13.5 kg)
- 靈活的體系結構，由選件提供的升級途徑
- 可選擇電子或機械衰減器
- 優異的電平精度
- 寬帶 FM 和相位調制， AM 和脈沖調制
- 步進掃描 (頻率、功率和表格)
- 內置函數發生器
Agilent ESG-A系列模擬射頻信號發生器以卓越的質量和可靠性提供優良的通道內性能，且價格適中。作為首批新一代信號發生器，它們提供極好的頻率和電平控制以及多種調制功能。它們能很好地滿足目前在接收機測試、元器件測試和本地振蕩器應該方面日益提高的要求.
Agilent ESG-A系列的創新設計提供可改裝的靈活結構，以滿足發展的市場提出的新需求。這些信號發生器為當前或將來的選件提供升級途徑，以及從模擬向數字的轉化.
Agilent ESG-A系列射頻信號發生器從設計上保證了儀器的長期可靠性、大批量生產測試能力和長時間的正常運行能力.
技術指標
頻率
- 范圍：250 KHz-3 GHz
- 分辯率：0.01 Hz
- 轉換速度(典型值)
調制接通：<50 ms
調制斷開：<40 ms
- 頻帶：
| 波段 |
頻率范圍 |
N# |
| 1 |
250 kHz to ≤ 249.999 MHz |
1 |
| 2 |
> 249.999 to ≤ 500 MHz |
0.5 |
| 3 |
> 500 MHz to ≤ 1 GHz |
1 |
| 4 |
> 1 to ≤ 2 GHz |
2 |
| 5 |
> 2 to ≤ 4 GHz |
4 |
掃頻
- 運行模式：頻率步進和幅值步進及任意列表
- 停留時間：1 ms-60 s
- 頻率點數：2-401
- 內部基準振蕩器
- 時基參考輸出：
頻率：10 MHz
幅度：>0.35 Vrms,50 Ω 負載
- 外參考輸入：
頻率：1，2，5，10 MHz (典型值)±10 ppm (用Opt IE5時為1 ppm)
幅度：>0.15 Vrms
輸入阻抗：50 Ω
輸出
- 幅度：
250 kHz to 1 GHz：+13 to –136 dBm
> 1 to 3 GHz：+10 to –136 dBm
> 3 to 4 GHz：+7 to –136 dBm
- 分辯率：0.02 dB
- 衰減器有效電平范圍：
250 kHz to 1 GHz：23 dB
> 1 to 3 GHz：20 dB
> 3 to 4 GHz：17 dB
- 逆功率保護：
250 kHz to 2 GHz：50 watts
> 2000 to 4 GHz：25 watts
Max DC voltage：50 V
- SWR (典型值)
250 kHz to 1 GHz：< 1.5:1
1 to 2 GHz：< 1.4:1
2 to 3 GHz：< 1.3:1
3 to 4 GHz：< 1.5:1
- 輸出阻抗：50 Ω
頻譜純度
- SSB 相位噪聲(在20 KHz頻偏處)
at 500 MHz：(< –120 dBc/Hz)
at 1 GHz：(< –116 dBc/Hz)
at 2 GHz：(< –110 dBc/Hz)
at 3 GHz：(< –104 dBc/Hz)
at 4 GHz：(< –104 dBc/Hz)
調制方式：調頻、調相、調幅和脈沖調制
脈沖調制
- On/off ratio
≤ 3 GHz：> 80 dB
> 3 GHz：> 60 dB
- 上升/下降時間：150 ns,典型值
- 最小的脈寬
ALC On：2 μs,典型值
ALC Off：0.4 μs,典型值
- 脈沖重復頻率
ALC On：10 Hz to 250 kHz,典型值
ALC Off：dc to 1.0 MHz,典型值
- 電平精確度：
< ±0.5 dB,典型值 ≤ 3 GHz
< ±0.8 dB,典型值 ≤ 4 GHz
(relative to CW)2
- 外輸入：Ext 2
- 輸入電壓
RF on：> +0.5 V,nominal
RF off：< +0.5 V,nominal
- 輸入阻抗：50 Ω,nominal
內置脈沖發生器
- 方波頻率：0.1 Hz to 50 kHz
- 脈沖周期：16 μs to 30 sec
- 脈沖寬度：8 μs to 30 sec
- 分辯率：4 μs
內置調制源(Provides FM, ΦM, and AM modulation signals and LF out)
- 波形：正弦波,方波,斜波,三角波,脈沖波,噪聲波
- 頻率范圍
正弦波：0.1 Hz to 50 kHz
方波,斜波,三角波：0.1 Hz to 10 kHz
- 分辯率：0.1 Hz
Pulse only 4 μs
- 頻率精確度：0.005%,典型值
- 正弦掃頻模式(頻率,相位連續)
操作模式：觸發或連續掃頻
頻率范圍：0.1 Hz to 50 kHz
掃描時間：1 ms to 65 sec
分辯率：1 ms
- 雙正弦波模式
頻率范圍：0.1 Hz to 50 kHz
振幅比：0 to 100%
振幅比分辯率：0.1%
LF 輸出 (內置調制源)
- 幅度：0 to 3 Vpeak 50 Ω 負載
- 輸出阻抗：< 1 Ω
外調制輸入
- 調制類型
Ext 1：FM, ΦM, AM, and burst envelope
Ext 2：FM, ΦM, AM, and pulse
