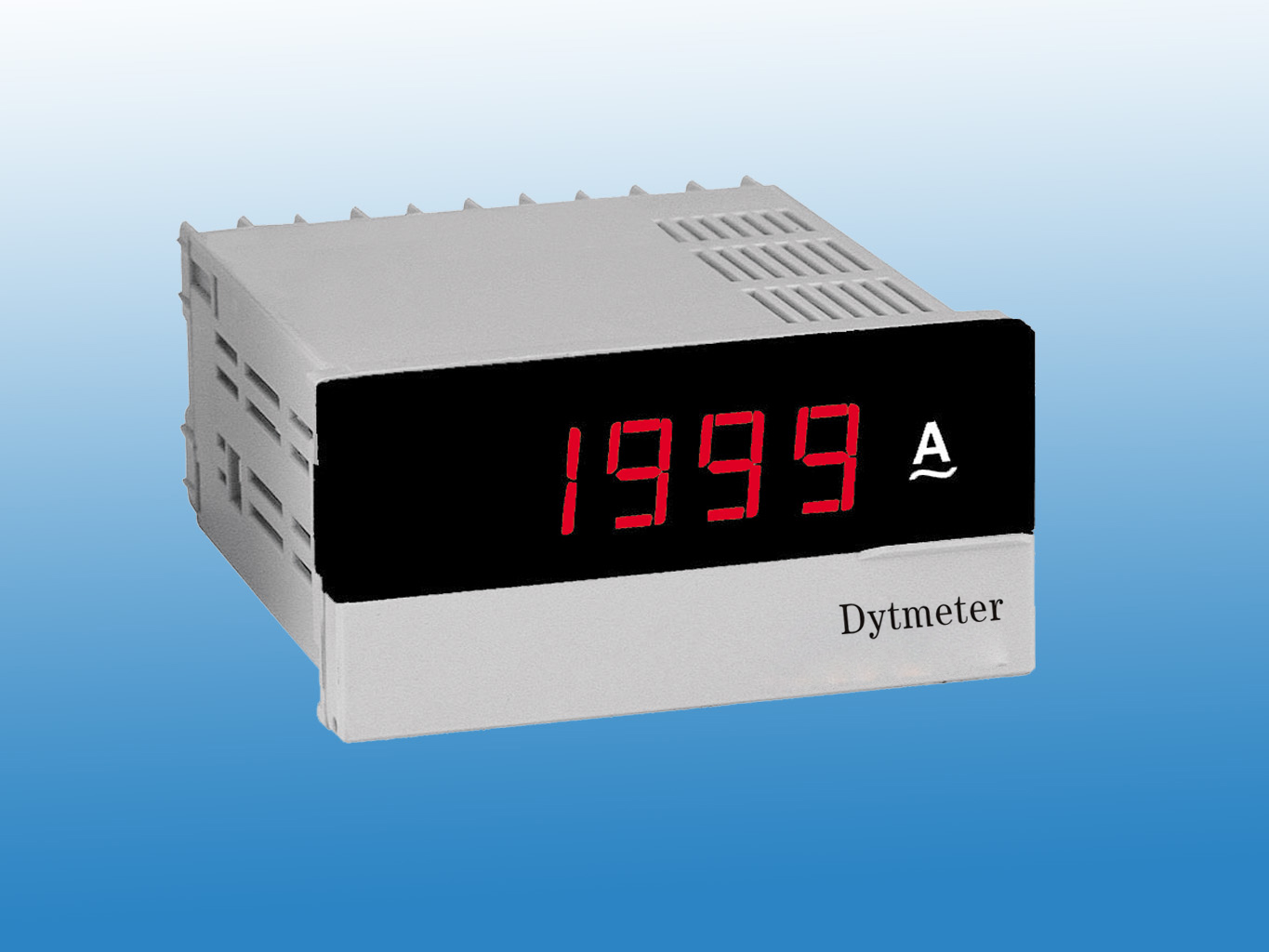

特點:FEATUES

     具有模擬變送輸出功能(4~20mA,0~20mA) With transformed Analog 4~20mA or 0~20mA

     采樣速度 2.5次/秒 Sampling speed 2.5/S

     外型尺寸 48H*96W

     顯示范圍±1999 Display range 1999

一、型號及含義 ORDERING CODE     量程代號或量程   測量參數 DA：直流電流 DV：直流電壓 AA:交流電流 AC:交流電壓   送輸出 I:電流變送輸出 空白:無變送輸出  3位半數字表 3 1/2   選型示例：測量交流電流表,量程200A配200:5A 互感器,選型為DP3-AA200.

 二、直流數字電壓表 DC DIGITAL VOLTMETER

型號 Model  量程 Range  分辨力 Resolution  輸入電阻 Input Impedance  精度 Measuring accuracy  最大允許輸入 Input protection

DP3-DV0.2 200mV 100uV 5MΩ ±0.5%F.S±2Digit 10V

DP3-DV2 2V 1mV 5MΩ ±0.5%F.S±2Digit 100V

DP3-DV20 20V 10mV 5MΩ ±0.5%F.S±2Digit 500V

DP3-DV200 200V 100mV 5MΩ ±0.5%F.S±2Digit 750V

 三、直流數字電流表 DC DIGITAL AMMETER

型號 Model 量程 Range 分辨力 Resolution 分流器變比DT 精度 Measuring accuracy  最大允許輸入 Input protection

Dp3-DA0.0002 200uA 100nA 直接輸入 input directly  ±0.5%F.S±2Digit 10mA

Dp3-DA0.002 2mA 1uA 直接輸入 input directly  ±0.5%F.S±2Digit 100mA

Dp3-DA0.02 20mA 10uA 直接輸入 input directly  ±0.5%F.S±2Digit 500mA

Dp3-DA0.2 200mA 100uA 直接輸入 input directly  ±0.5%F.S±2Digit 1A

Dp3-DA2 2A 1mA 直接輸入 input directly  ±0.5%F.S±2Digit 5A

Dp3-DA20 20A 10mA 20A:75mA ±0.5%F.S±2Digit 1.5F.S

Dp3-DA200 200A 100mA 200A:75mA ±0.5%F.S±2Digit 1.5F.S

Dp3-DA2000 2000A 1A 2000A:75mA ±0.5%F.S±2Digit 1.5F.S

四、交流數字電壓表 AC DIGITAL VOLTMETER

型號規格 Model  量程 Range 分辨力 Resolution 輸入電阻  電壓互感器變比PT 測量精度 accuracy  最大允許輸入

DP3-AV2 2V 1mV 5MΩ 直接輸入 input directly  ±0.5%F.S±2Digit 10V (峰值 Peak)

DP3-AV20 20V 10mV 5MΩ 直接輸入 input directly  ±0.5%F.S±2Digit 50V (峰值 Peak)

DP3-AV200 200V 100mV 5MΩ 直接輸入 input directly  ±0.5%F.S±2Digit 500V (峰值 Peak)

DP3-AV600 600V 1V 5MΩ 直接輸入 input directly  ±1%F.S±2Digit 1000V (峰值 Peak)

DP3-AV10K 10KV 10V 5MΩ 10KV:100V ±0.5%F.S±2Digit 電壓互感器100V輸入

五、交流數字電流表 ACDIGITAL AMMETER

型號規格 Model  量程 Range 分辨力 Resolution 電流互感器CT 測量精度 accuracy  最大允許輸入

DP3-AA0.2 200mA 100uA 直接輸入 input directly  ±0.5%F.S±2Digit 500mA

DP3-AA2 2A 1mA 直接輸入 input directly  ±0.5%F.S±2Digit 5A

DP3-AA20 20A 10mA 20A:5A ±0.5%F.S±2Digit 1.2F.S

DP3-AA200 200A 100mA 200A:5A ±0.5%F.S±2Digit 1.2F.S

DP3-AA2000 2000A 1A 2000A:5A ±0.5%F.S±2Digit 1.2F.S

   說明 Notes:

         1.測量精度測試環境條件為:溫度20±2度,相對濕度45-75%

          Ambient temperature of 20±2,humidity to 75%R.H,the measuring accuracy can be assured.

         2.任意量程的交直流電壓、電流表均可按用戶要求供貨。

          All range voltage,Ampere meter,can suit the demand of customer.

         3.配電流互感器其二次額定電流為5A，交流電壓互感器其二次額定電壓為100V，直流電流分流器其二次額定電壓為75mV。

      With AC CT,the second rated ampere is 5A,AC PT of the second voltage is 100V,DC dividerof the second rated voltage is75mA

         4.根據用戶要求儀表與電流互感器、分流器可以配套。 CTand DT may be equipped according to customers requirements.

六、技術參數 SPECIFICATION

最大顯示 Max.display  1999(A/D 顯示平均值 AC Display available scaling function)

輸入方式 Input mode  單端輸入 Single-end Input

A/D轉換 A/D converter  雙重積分 Dual slope

頻率范圍 Frequency range  40~400Hz (僅對交流)

溢出顯示 Overflow indication  "1" or "-1"

極性顯示 Polarity display  只顯示"-" 僅對直流 Only "-" displayed (only DC)   顯示 Display  紅色數碼管(14.2mmH) LED Red LED 14.2mmH)

電源 Power Suqqly  AC110/220V±10%，50/60Hz

耐壓 Insulation strength  AC 1500V 1min

絕緣電阻 Insulation impedance  DC 500≥100MΩ
