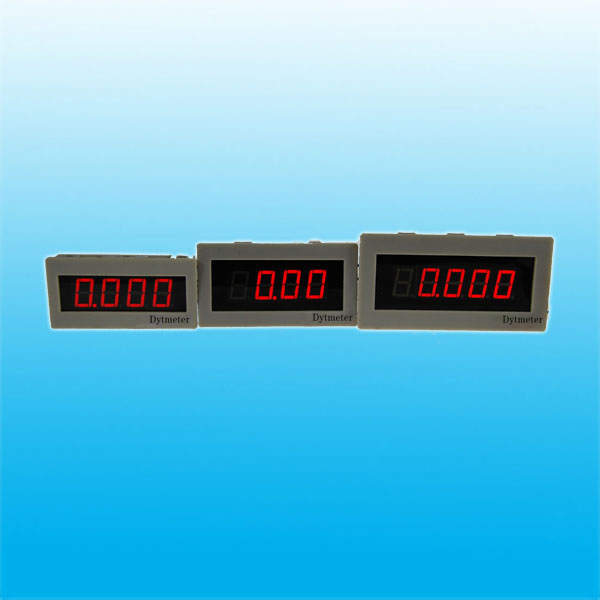

輸入輸出信號隔離數字面板表 DM3A-DV20 DM3A-DV200 DM3A-DV2
發布時間：2015/3/14 17:26:57 修改時間：2012/5/3 15:33:29 瀏覽次數：1273

特點:FEATUES 通用性表殼,體積小巧 Current watchcase,delication 測量準確、性能可靠 Precise measuring,reliable performance 具有小數點設定功能 With decimal point setting function 一、型號及含義 ORDERING CODE 量程代號或量程 range code or range 測量參數 DA：直流電流 DV：直流電壓 FR：頻率、轉速、計數外型尺寸 A：36H*72W B：42H*79W C：48H*96W D：特殊尺寸顯示位數電流、電壓表 3：三位半（3 1/2） 4：四位半（4 1/2）頻率計數轉速表 4：四位（4Digit） 5：五位（5Digit） DM系列數字面板表 Digital Panel Meter 選型示例：DM3B-DV200，直流電壓面板表，外形尺寸 42H*79W，量程輸入0-200V。二、型號及技術參數 MODEL AND SPECIFICATION [1]直流數字電壓表 DC DIGITAL VOLTMETER 型號 Model 量程 Range 分辨力 Resolution 輸入電阻 Input Impedance 精度 Measuring accuracy 最大允許輸入 Input protection DM3□-DV0.2 199.9mV 100uV 10MΩ ±0.3%F.S±2Digit 10V DM3□-DV2 1.999V 1mV 10MΩ ±0.3%F.S±2Digit 100V DM3□-DV20 19.99V 10mV 10MΩ ±0.3%F.S±2Digit 250V DM3□-DV200 199.9V 100mV 10MΩ ±0.3%F.S±2Digit 500V DM4C-DV2 1.9999V 100uV 10MΩ ±0.1%F.S±2Digit 100V DM4C-DV20 19.999V 1mV 10MΩ ±0.1%F.S±2Digit 250V DM4C-DV200 199.99V 10mV 5MΩ ±0.1%F.S±2Digit 500V [2]直流數字電流表 DC DIGITAL AMMETER 型號 Model 量程 Range 分辨力 Resolution 輸入電阻 Input Impedance 精度 Measuring accuracy 最大允許輸入 Input protection DM3□-DA0.0002 199.9uA 100nA 1KΩ ±0.3%F.S±2Digit 10mA DM3□-DA0.002 1.999mA 1uA 100Ω ±0.3%F.S±2Digit 50mA DM3□-DA0.02 19.99mA 10uA 10Ω ±0.3%F.S±2Digit 150mA DM3□-DA0.2 199.9mA 100uA 1Ω ±0.3%F.S±2Digit 500mA DM3□-DA2 1.999A 1mA 0.1Ω ±0.5%F.S±2Digit 3A [3]電壓、電流表技術參數 DC DIGITAL AMMETER,VOLTMETER SPECIFICATION 最大顯示 Max.display 1999(3 1/2);19999(4 1/2) 輸入方式 Input mode 單端輸入 Single ended input 測量方式 Measuring mode 雙積分 A/D 轉換 Dual slope A/D conversion 測量速度 Sampling rate 約2.5次/秒 Abt.2.5/sec 溢出顯示 Overflow indication "-1"or"1"(3 1/2);"0000" or "-0000"(4 1/2) 閃動 LED flash 極性顯示 Polarity display 只顯示"-" Only "-" display 顯示 Display 紅色 LED Red LED 電源 Power supply DC 5V ±10% <=70mA(3 1/2);DC 5V ±0.2V <=80mA(4 1/2) 工作環境 Operating temperature and humidity 0~50度 <85%RH [4]頻率、轉速 FREQUENCY,TACHOMETER,COUNTER DIGITAL PANEL METER 型號 Model 測頻范圍 Frequency 測量轉速范圍 Rotary speed range 計數范圍 Counter range 量程轉換 Range conversion DM4A-FR1 1-9999Hz 60-9999Rpm 0-9999 自動 Auto DM4B-FR1 1-9999Hz 60-9999Rpm 0-9999 自動 Auto DM5C-FR1 1-19999Hz 60-99999Rpm 0-99999 自動 Auto （2）功能選擇FUNCTION SELECT 插入位置 Position 說明：改變功能后，請復位或重新開關儀表電源一次（3）技術參數 SPECIFICATION 項目 Item 參數 Parameter 顯示 Display 紅色 LED Red LED 輸入電阻 Input Impedance 10K 輸入信號 Input Signal 高電平3-25V；低電平0-2V的開關量信號輸入波形 Input Waves 方波信號 Square Wave 極限輸入電壓 Input Protection 30V 頻率精度 Frequency Accuracy 0.05%±1Digit (DM4A-FR1;DM4B-FR1) ; 0.05%±10Digit(DM5C-FR1) 最大輸入頻率 Max.Input Frequency 20KHz 計數速度 Counting Speed <30CPS 頻率采樣時間 Sampling Rate <=1Sec 小數點 Decimal Point 根據量程自動改變Auto change with the setting of range 溢出顯示 Overflow Indication "-" or "-" 電源 Power Suqqly DC +5V ±10% <=90mA 工作環境 Operating Temperature And Humidity 0-50度 <85%RH 三、端子連接 TERMINAL CONNECTION 四、外形及表盤加工尺寸 FIGURE AND DIMENSIONS 五、注意 CAUTIONS 1.若輸入信號伴隨高頻干擾，應在線里用高頻過濾器。 If the input signal is supwrimpsed with high-frequency noise,use low-passed filter isolate the supply 2.當電壓與電流表共用一個電源極易造成數字表損壞，各表頭應隔離供電。 When Voltmeter and Ammeter share power ground,it is easy to result meter damaged,Every meter should isolate the supply power 3.存放溫度：-10度+70度，長期保存應避免直射光線。每三個月通電一次，通電時間不少于4小時。
