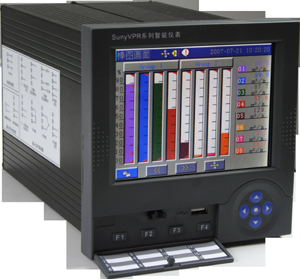

SunyVPR302-SG增強型綜合儀表是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表。具有以下特點：
SunyVPR302-SG儀表畫面信息豐富，操作簡單，界面友好，具有以下特點：
¾ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
¾ 采用32M大容量的FLASH閃存芯片存儲歷史數據，掉電不丟失數據；
¾ 標準串行通訊接口： RS-232 和RS-485；
¾ 支持Modbus RTU 協議；
¾ 剪貼板的復制和粘貼功能方便用戶的參數設置；
¾ 可以組態工程位號、工程單位；
¾ 4 組曲線顯示組合，自由曲線搭配，自定義曲線顏色；
¾ 內置GB2312 二級漢字字庫，包含6500 個漢字；
¾ 支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了特殊單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入；
¾ 配備標準USB 接口，支持USB1.1、2.0 優盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
¾ 支持外接微型打印機，滿足用戶現場打印的需求；

第二章 技術指標
2.1通道數
最多16通道
2.2輸入
Ⅱ型標準信號：0～5V 、0～10mA
Ⅲ型標準信號：1～5V 、4～20mA（可配電）
電壓小信號：0～20mV、0～100mV
熱電阻：Pt100、Cu50
熱電偶：B、E、J、K、S、T
電阻信號：0～400Ω
頻率：PI（0～30kHz，高電平：8.5～30V，低電平：0～4.5V）（訂貨時要說明）
隔離阻抗：20MΩ @ 500V
2.3輸出
電流：4～20mA，負載能力750Ω（最大）
通訊：采用六芯水晶頭通訊接口，RS232/485協議，波特率：57600
USB接口：支持多種優盤
報警：最多6個繼電器接點，觸點負載（阻性）0.5A 125VAC / 1A 30VDC
2.4精度
實時顯示：±0.2% F.S.；
曲線顯示：±0.5% F.S.；
追憶精度：±0.2% F.S.；
共模抑制比：>120dB；
串模抑制比：>50dB；
注：熱電偶應去掉冷端誤差
2.5記錄間隔
1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒。
2.6記錄容量
64/128/192/248MB（FLASH容量可選擇）
2.7記錄時間
各通道記錄時間的長短與FLASH存儲器容量、輸入點數及該通道的記錄間隔有關，計算公式如下：
SunyVPR302-SG 增強型綜合儀表
36002416)(10241024)(記錄天數××××××=通道數秒記錄間隔容量MBFLASH（天）
例1：現有一臺增強型綜合儀表，只配置了1個通道，該通道設置記錄間隔為60秒（據2.5節選擇），儀表的Flash容量為128MB,根據這些條件和上面的公式可計算出通道的記錄時間： )(5825360024161)(6010241024)(128記錄天數天秒=××××××=MB
例2：現有一臺增強型綜合儀表，配置了16個通道，1～8通道設置記錄間隔為24秒，9～16通道記錄間隔為1秒（據2.5節選擇），儀表的Flash容量為64MB,根據這些條件和上面的公式可計算出通道的記錄時間： 64()1024102424()1~8 72.8()1616243600MB×××==×××秒通道：記錄天數 天
64()102410241()9~16 3()1616243600MB×××==×××秒通道：記錄天數 天
注 意
代入數值的單位要與公式中一致。
2.8屏幕
5.6英寸TFT真彩圖形液晶顯示屏，高亮度，CCFL背光、畫面清晰
2.9供電
新型開關電源，85~265VAC，45~65HZ
2.10尺寸
外型尺寸：150mm×150mm×220mm
開孔尺寸：138mm×138mm 10+10+
2.11凈重
≤2.5Kg
2.12保存條件
溫度：-20～60℃，避免日光直曬
濕度：<85%RH（無凝結）
2.13工作條件
溫度：0～45℃
濕度：10%～85%RH（無凝結）
