產品概述：

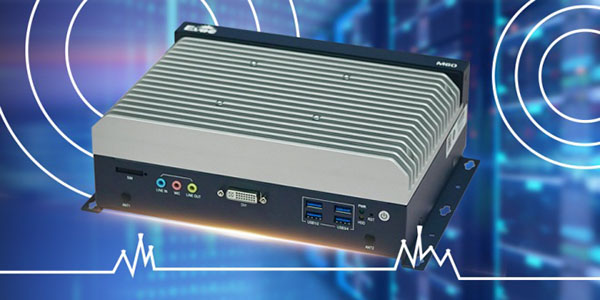

M60A是一款無風扇低功耗高性能嵌入式整機，產品機殼采用鋁合金+鈑金組成，外形尺寸小巧、結構緊湊、模塊化程度高；全密封、無風扇設計，外殼兼作散熱用。具有優良的密封防塵、散熱與抗振性能。可以滿足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。產品支持Baytrail、H110/C236芯片平臺，支持PCI、PCIE擴展，接口豐富、環境適應性強。
產品特點：
采用Intel H110/C236、BayTrail高低端兩種平臺，多種可選接口，滿足客戶快速選型需求。

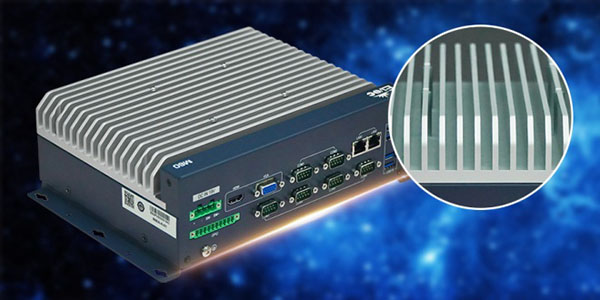

箱體采用鋁合金與鈑金結合結構，全密閉無風扇，杜絕噪音，防止粉塵。
無線纜模塊化設計，提高信號轉換的可靠性和裝配效率，提升產品平均無故障時間和維護時間。
性能指標：
處理器
Intel Celeron J1900 2.0Ghz四核
Intel H110/C236：支持6/7代65W以內的處理器
支持8/9代65W以內六核以下的處理器
芯片組
Intel BayTrail
Intel H110/C236
內存
BayTrail: 支持1個SO-DIMM槽，最大支持8GB
H110/C236: 支持2個SO-DIMM槽
插槽最大支持16GB，整機內存最大支持32GB
網口
2個RJ45 10/100/100網絡接口，最大可擴展至6個網口
USB
BayTrail:1個USB3.0+7個USB2.0接口
H110：4個USB3.0+4個USB2.0接口
C236：8個USB3.0接口
顯示
J1900/H110：支持VGA、HDMI、DVI-D顯示，支持兩兩雙顯，不支持同時三顯
C236：支持VGA、HDMI、DVI-D顯示，支持獨立三顯
COM
6~10個串口,COM1~COM6,RS232/485/422可選（MAX）
GPIO
1個8路GPIO，端子型接口
Audio
1組Audio接口
電源
1個4Pin端子型電源接口
主板集成
1個M.2 key E槽（實現WIFI功能）
1個M-SATA插槽（實現4G功能）
1個SIM卡槽，支持SIM卡外插，方便安裝
C236:支持1個M.2 keyM(PCIe X4信號）
H110:支持1個M.2 keyM(PCIe X1信號）
擴展槽
雙擴展卡一：2個PCI
雙擴展卡二：1個PCI+1個PCIE x 16
三擴展卡一：2個PCI+1個PCIE x 16
四擴展卡一：4個PCI
適配H110/C236平臺：PCIE槽為PCIE x16信號
適配J1900平臺：PCIE槽為PCIE x1信號
存儲器
支持2個2.5寸筆記本硬盤
支持1個M-SATA插槽
H110/C236：支持1個M.2存儲（key M）
工作環境
0℃～+45℃（機械硬盤HDD，CPU TDP≤25W）
-10℃～+60℃（寬溫SSD/M-SATA, CPU TDP≤35W）
-10℃～+50℃（寬溫SSD/M-SATA, 35W＜CPU TDP≤65W）
注意：
CPU功耗大于25W時，不建議使用機械硬盤
整機工作環境的空氣流速須大于0.7m/s
存儲環境
-40℃～+85℃；濕度：5%～95%（非凝結狀態）
產品尺寸
M60A-E：240mm（W）×185mm（D)×57.5mm（H）
M60A-H：240mm（W）×185mm（D) ×78mm（H）
M60A-E-2P：240mm（W）×196.8mm（D)×112.5mm（H）
M60A-H-2P：240mm（W）×196.8mm（D）×133mm（H）
電源
支持寬電壓輸入DC 9-36V，寬壓模塊可選
通過電源適配器供電，AC 220V輸入，標配適配器單電壓直流輸出：
H110/C236: 19V 單電源供電
J1900:12V單電源供電
