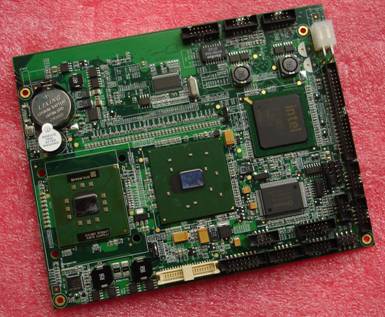

ENC-6853 4” EBX Intel ULV Celeron M 600MHz CPU With
CRT/LCD ,LAN,Audio,ComapctFlash
特性
板貼Intel ULV Celeron M 600MHz CPU，400MHz FSB
SODIMM DDR-1 內存插槽
支持CRT,雙通道LVDS,S_Video 顯示
100MB 以太網, CompactFlash TypeII 插槽
2 串口,6 個USB2.0
DC12V@3A 以上電源輸入
系統規格
CPU：板貼Intel ULV Celeron M 600MHz CPU, 400MHz FSB(Option Scoket479)
BIOS：4MB 位AWARD BIOS,支持開機LOGO 定制
系統內存：1 個DDR1 SODIMM 內存插槽,支持最高1GB 內存
系統芯片：Intel 852GM&ICH4-M 芯片組
顯示功能
Intel 852GM 芯片組內建顯示,顯存最大可共享系統內存64MB
顯示最高分辨率2048x1536&75Hz/1600 x 1200 @85Hz
支持CRT,雙通道18/36Bit LVDS LCD,16:9/16:10 寬屏顯示
CHRONTEL CH7010B S_Video 電視輸出,支持NTSC/PAL 格式
支持CRT+TV,CRT+LVDS,LVDS+CRT 雙屏同步、雙屏異步顯示功能（For Windos XP、
XP Embedded、Linux）
網絡功能 Rtl8100CL 100MB 以太網,2 個LED 狀態顯示
聲卡 AC 97’兼容聲卡
板載輸入輸出I/O 接口
1 個1.27C 40Pin DF13-40Pin 雙通道LVDS LCD 接口
1 個2.0Pitch 16Pin VGA 接口
2 個2.0Pitch 10Pin COM1-COM2 RS232 接口
1 個2.0Pitch 8Pin Reset/Power Switch/HDD LED 接口(FP1)
1 個2.0Pitch 8Pin S_Video 接口(TV_OUT)
1 個2.0Pitch 12Pin 4 進6 出GPIO 接口
3 個2.0Pitch 10Pin USB1-USB6 接口
1 個2.0Pitch 6Pin Keyboard&Mouse 接口
1 個2.54Pitch 5Pin Invort 接口(J7)
1 個2.0Pitch 44Pin IDE 接口
1 個2.0Pitch 10Pin Audio 接口，支持MIC,Line-In, Line-Out
1 個4Pin DC12V@3A 以上電源輸入接口
1 個2.0Pitch 12Pin 網絡接口
1 個3Pin CPU FAN 電源接口(JFAN_R)
1 個CompactFlash TypeII 插槽
1 個DDR1 SODIMM 內存插槽
環境及功耗
工作溫度：-10℃～60℃
工作濕度：10%～90%（無凝露）
尺寸：165*130mm
認證:FCC、ROHS
