21000系列Size 8直線步進電機
發布時間：2007/3/14 15:13:07 修改時間：2007/3/14 15:13:07 瀏覽次數：5566

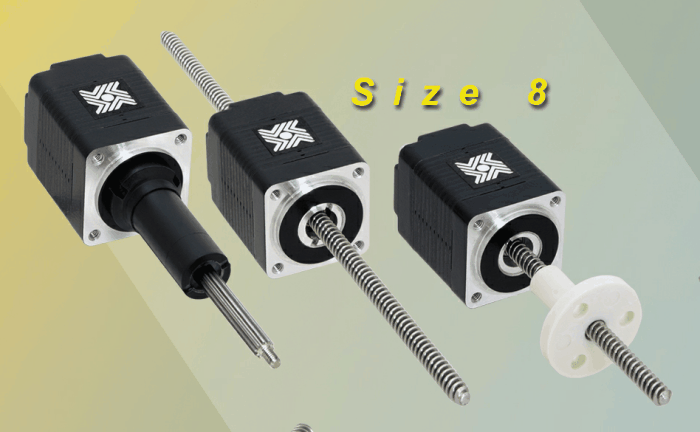

海頓新的Size 8混合式直線步進電機是目前世界上最小的混合式直線步進電機。是我們對已有的微型電機產品所做的最新補充。各種專利設計使其特別適用于那些需要在極其有限的空間內實現高性能和優良耐久性的應用。有三種設計，即固定軸式，貫通軸式和外部驅動式，21000系列電機的步長從0.0015mm到0.04mm可供選擇.推力最大可達4.5kg,外部尺寸為21mm。

21000系列Size 8直線步進電機-電氣特性

8：21mm（0.8")混合式直線電機(1.8°步進角)
電機型號編碼	固定軸式	21H4(X)-V
	貫通軸式	21F4(X)-V
	外部驅動式	E21H4(X)-V
繞組類型		雙極性
工作電壓		2.5	5	7.5
每相電流		0.49 A	0.24 A	0.16 A
每相電阻		5.1 Ω	20.4 Ω	45.9 Ω
每相電感		1.5 mH	5 mH	11.7 mH
功耗		2.45 W
溫升		135°F (75°C)
重量		1.5 oz (43 g)
絕緣電阻		20 M Ω

**單極性驅動比雙極性驅動的推力大約小30%。

直線步長螺桿0.138"(3.50mm)		代碼
英寸	毫米	代碼
0.000098	0.0025	AA
0.00019	0.005	AB
0.00039	0.01	AC
0.00078	0.02	AD
0.00157	0.04	AE
0.00048	0.0121	J
0.00024	0.006	K
0.00012	0.003	N
0.00006	0.0015	U

標準電機的絕緣等級為B級，額定最高溫度為130℃

輸出軸全部伸出或全部收回時應考慮專門的驅動條件。
