堰槽超聲波明渠流量計

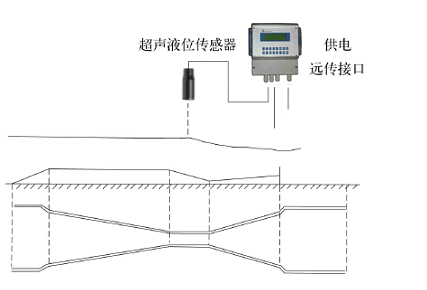

堰槽超聲波明渠流量計采用標準堰槽作為輔助測量手段，主要包括：全寬堰、矩形堰、三角堰、帕歇爾槽和P－B槽。由轉換器、堰槽和超聲波液位計三部分組成。
流通順暢的明渠內，水的流量越大，水位越高；流量越小，水位越低。通過測量水位，可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減至最小。
應用行業
該流量計主要用于有自由出流排水條件的河道、灌渠，工廠、市政污水排放及其他非滿管流量的測量。
測量介質
水、污水、及其他液體
正確選型：
請提供以下數據：
介質名稱
最大流量（Qmax）、最小流量（Qmin）
最高／最低工作溫度
其他特殊要求
具體的選型請專業技術人員完成
注：長期的現場應用經驗告訴我們，流量計使用當中出現的問題，80％以上是由于選型和安裝不當造成的，所以請務必向技術人員提供準確的數據。
安裝位置
盡量選擇在保證前面渠道比較直，水的流態比較穩定的位置。
技術參數
90°三角堰
矩形堰
全寬堰
帕歇爾槽
P-B槽
流量范圍
0-10000 m3/h
0-32500 m3/h
0-2500000 m3/h
0-300000m3/h
0-45000 m3/h
準確度（%）
3
5
測量液體
水、污水及其他液體
堰槽材質
塑料、不銹鋼、玻璃鋼、水泥
信號輸出
1、4-20mA：阻抗小于500Ω，光隔離，準確度0.1%。
2、RS-485：光隔離，波特率可選，傳輸距離大于1.6km。
3、打印機：選配（壁掛式轉換器）。
鍵盤
壁掛式：2 x 8 盤裝式：16鍵
顯示器
2 x 10漢字顯示，帶有背光。
測量功能
流量、累計流量、運行時間。
數據貯存
貯存前720小時，前365天，前36個月，前10年數據，包括流量，累計流量。
環境溫度
轉換器：-10～45℃
超聲傳感器：-20～45℃
防護等級
壁掛式傳感器：IP65； 盤裝式傳感器IP52； 超聲傳感器：IP52。
超聲波液位傳感器
電纜型號
RVVP3 x 0.3
工作電源
AC220V±10% DC12-36V 功率1.5W
轉換器外型尺寸
壁掛式：213 x 185 x 107mm 盤裝式：160 x 80 x 250mm
外形尺寸
Ø80 x 200mm
轉換器重量
壁掛式：1.2kg
