隨著視頻監控設備在工程項目中的越來越多地應用，隨之出現了視頻監控集成到整個控制系統中的需求，海康威視攝像監控組件，就是為了滿足這種需求開發的組件。目前最新的版本，是根據海康威視官方的sdk開發包開發的組件。與之前版本組件相比，該組件支持更加全面的設備型號，例如：NVR、DVR、CVR等系列硬盤錄像機（組件說明書中可查詢應使用的具體型號）。紫金橋的海康威視攝像監控組件，可以實現云臺控制、抓圖、錄像、回放、搜索圖片、錄像等功能。

在實際應用中，硬盤錄像機前端接入各種攝像設備，在電腦上安裝紫金橋海康威視攝像監控組件作為網絡客戶端，可訪問硬盤錄像機，讀取數據，如下圖：

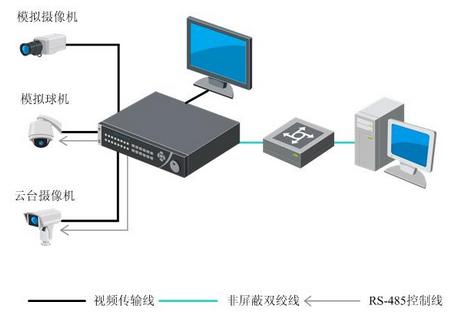

系統結構圖

下面簡單介紹紫金橋海康威視攝像監控組件的安裝、使用以及注意事項（以紫金橋最新版本的組件為例）：

一、海康威視攝像監控組件安裝

1.文件拷貝

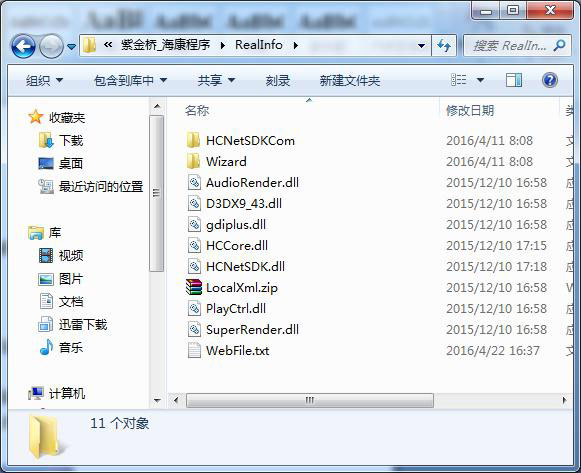

把組件文件目錄全部拷貝到紫金橋軟件的相關文件夾。組件的文件目錄如下圖：

2.添加組件

主要是把組件添加到子圖中并命名（用戶可自定義名稱）。

具體安裝操作在組件的使用說明中已介紹，此處不做詳細說明。

二、海康威視攝像監控組件的使用

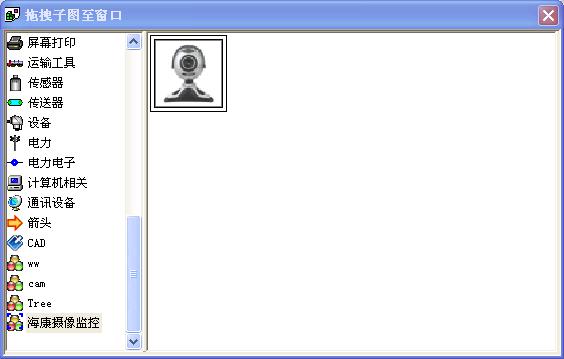

在紫金橋軟件的子圖庫中找到“海康攝像監控”組件項，雙擊創建“海康攝像監控”組件。如下圖所示：

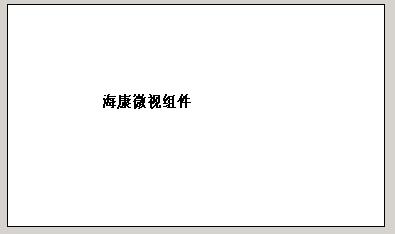

組件剛剛創建的時候外觀如下圖所示：

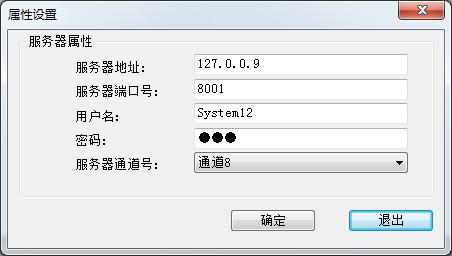

雙擊組件，即可對組件進行設置，組件的設置對話框如下圖所示：

服務器地址：硬盤錄像機的IP地址。

服務器端口號：硬盤錄像機端口號。

用戶名：登陸的用戶名。

密碼：登陸的密碼。

服務器通道號：播放通道號， 0 – 代表通道1，1 – 代表通道2。

紫金橋的海康威視攝像監控組件組件可以實現云臺控制、抓圖、錄像、回放、搜索圖片、錄像等功能。組件使用說明中已詳細介紹實現各種功能的接口，并附有事例工程，此處則不做詳細說明。

三、加載了海康威視攝像監控組件的畫面web發布的設置

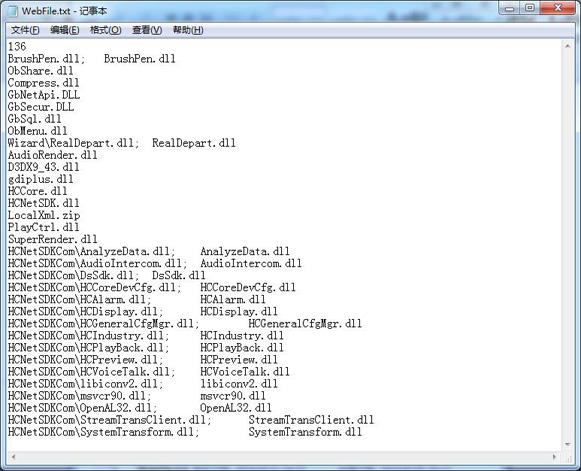

紫金橋的web發布的相關配置的具體步驟在其他文章已做詳細介紹，此處不再詳細說明，需強調：軟件的安裝目錄下的WebFile.txt，需添加組件使用的dll文件在紫金橋軟件中的路徑，如下圖：

該文件在組件文件的安裝包中已經存在，但多數客戶在拷貝文件時會忽視，導致web發布后，在ie客戶端訪問時，無法把視頻組件使用的相關dll文件加載到ie客戶端本地機器，最終導致ie客戶端無法正常使用。

四、海康威視攝像監控組件適用的設備型號（以下說明摘自海康的《設備網絡SDK開發使用手冊_V4.2》，具體以海康官方解釋為準）

1. 編解碼設備

NVR：DS-9600, DS-9500, DS-7700, DS-7600系列；
HDVR：DS-9000, DS-8000-ST, DS-7600系列；
DVR：DS-9100, DS-8100, DS-8000-S, DS-8800, DS-7800, DS-7300, DS-7200, DS-7100, DS-7000等系列；
編碼器：DS-6600, DS-6500(-JX), DS-6100, DS-6401HFH系列視頻服務器, DS-6000系列編/解碼器；
解碼器：DS-6300D(-JX), DS-6400HD(-JX/-T), DS-6500D系列解碼器
注：包括-ST, -SH, -SE, -SN, -RT, -RH, -XT等型號

2. 網絡攝像機, 網絡球機

網絡攝像機：標清, 高清, 紅外, 熱成像，如DS-2CD7xx, DS-2CD71xx, DS-2CD72xx, DS-2CD8xx, DS-2CD81xx, DS-2CD82xx, DS-2CD84xx, DS-2CD83xx等
網絡球機：標清, 高清, 紅外，如DS-2DF1-7xx, DS-2DF1-6xx, DS-2DF1-5xx, DS-2DF1-4xx, DS-2DM1-7xx, DS-2DM1-6xx, DS-2DM1-5xx等
一體化網絡攝像機：DS-2DZ216MF
智能交通攝像機（抓拍機）：如DS-2CD986, DS-2CD977, DS-2CD976, DS-2CD966等

3. 智能設備

行為分析, ATM防護, 自動跟蹤, 客流量統計, 人臉識別, 智能交通事件等

4. 推模式

支持推模式的車載, 單兵，以及3G或者WIFI的72, 61系列產品等

5. 其他IP設備

CVR, 報警主機, 大屏, IP模塊等

通過紫金橋海康威視攝像監控組件在項目中的使用，可以方便的把視頻監控集成到整個控制系統中，從而給出使用紫金橋開發控制系統時，控制系統和視頻監控系統的整合方案。
