一、概述

隨著經濟與社會的發展，城市規模不斷擴大，各個城市也建立了大量的排污泵站來應對日益增加的城市廢水。對于一些具有一定規模的城市或區域排水管理中心，其下轄泵站數量達到幾十座的規模。由于各個泵站分布的地理位置非常分散，管理起來非常不方便。為了實時獲取各個泵站的運行信息，加強對整個污水收集處理系統的集中管理，迫切需要利用現代的信息技術，建立一套泵站集中監控管理系統，對泵站的重要生產數據進行實時采集、分析和管理。

二、解決方案

通過有線或無線的連接方式，完成中心站與各泵站實現通訊連接;

與各泵站底層控制系統或上位機進行數據交互，匯總各種有價值數據，下達控制指令；

對通訊鏈路進行診斷，當網絡異常時實現數據暫存與數據逐級恢復的功能；

對大量過程數據進行高效的壓縮存儲，為調度提供數據依據；

對各泵站運行狀況的流程模擬展示；

提供多種開放性接口，便于其它第三方系統調用數據，進行相關分析；

在Internet網絡或局域網中將實時流程、報表、實時/歷史曲線、報警等數據以集成的方式進行發布，使用戶可在IE中實現瀏覽或通過客戶端軟件監控。

系統架構圖

三、功能描述

3.1 地理信息分布圖

地理信息分布圖是整個泵站集中監控管理系統的入口，在此畫面上可以充分的反映每個泵站在整個城市的具體位置，管道的走向，在有壓力測量的站點可以顯示管道的壓力，通過管道兩端的壓力對比可以急時反映管道的泄露情況，并且可以把壓力差超出設定值的管道以不同的顏色加以高亮度的顯示。

為防止不明身份的人的進入在此處可以加以安全保護權限，保證只能是有了用戶名和密碼的人員才可以進入。同時該畫面可以作為WEB發布的總畫面通過瀏覽器進行觀看瀏覽。

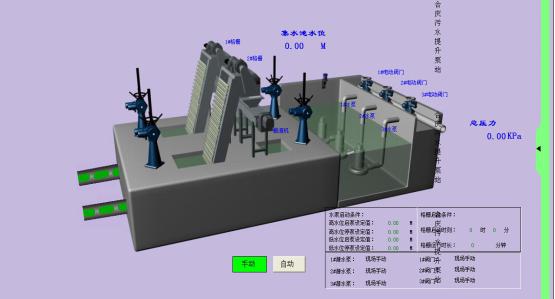

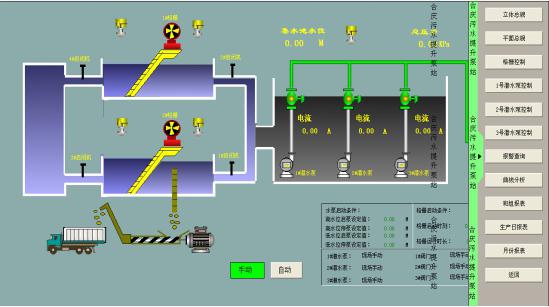

3.2 泵站設備工藝流程圖

泵站設備工藝流程圖主要是生動的反映本泵站設備的實際運行，故障情況。在泵站流程圖制作方面充分考慮到操作人員的操作習慣，分別繪制立體效果圖和平面效果圖，在控制中心計算機上的操作風格與現場工業電腦上的操作風格保持一致。

在泵站設備工藝流程圖界面上設置計算機手動/自動轉換按鈕，但是整個控制程序以現場控制柜上的手動/自動按鈕為優先，當計算機手動/自動轉換開關在手動位置上時，水泵的啟停控制有操作人員在界面上點擊按鈕進行設備啟停控制，當計算機手動/自動轉換開關在自動位置時，水泵的啟停控制根據集水池的液位來實現。同時在本界面上提供數據設定接口，可以設定水泵啟動液位，并且實時顯示液位及水泵電機電流的值，通過該工藝流程圖截面可以看到哪個水泵在現場手動狀態，哪個水泵在維修狀態。使管理人員對整個泵站的具體情況一目了然。

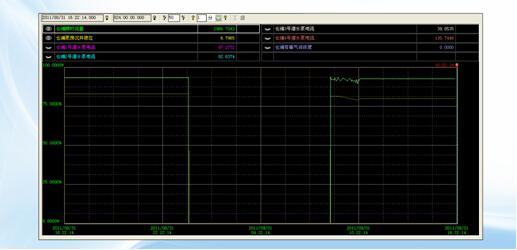

3.3 趨勢查詢圖

趨勢查詢圖包括歷史趨勢顯示和實時趨勢顯示等功能。

趨勢顯示的形式，包括數字、棒圖顯示等多種實時或歷史的趨勢，直觀易看，供調度員分析比較，找出泵站的最佳運行規律和分析事故原因，改進管理方法。

對于每一幅趨勢圖，操作員能對點、點的數量、時間范圍進行在線組態，以及在線縮放趨勢曲線。

系統提供滾動條用來使趨勢曲線在歷史記錄中間向前或向后移動。單選某一個參數時，可以顯示該參數的全部信息以及實時趨勢和歷史趨勢。在同一趨勢圖上，可顯示至少二個變量的趨勢記錄曲線。趨勢曲線能自動讀取存檔的歷史數據而無需操作員的組態。

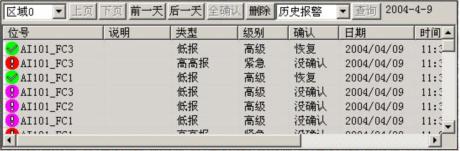

3.4報警查詢圖

為了讓操作人員迅速而精確地得到過程中異常情況的信息，該系統支持完善的報警監測和管理功能，顯示當前所有正在進行的過程參數報警和系統硬件報警。報警有多種顯示方法可選，按照時間、日期、優先級等有多種選擇。

報警處理

一個指定了某一類報警的點，一旦報警發生，將發生下列情況：

·系統將根據最近的時間（秒）把報警信號及點的名稱、報警類型、優先級、點的描述、當前值、報警設定值和工程單位記錄寫事件數據庫中。

·操作員界面的報警區域會顯示最近發生的或所選擇的過去發生的報警、最高優先級的報警和未被認知的報警。

報警確認

系統提供下列有效的報警認知方式：

·從用戶畫面中選擇報警點的任意點、參數，按專用的認知鍵；

·在系統報警摘要中選該報警，按專用認知鍵；

·從系統報警摘要中選擇一頁報警的認知。

一旦操作員認知報警，閃爍的指示等停止閃爍，紅色顯示消失。該認知信息和認知的操作員、操作站將被記錄在事件數據庫中。如果報警點在認知前已恢復正常，直到操作員認知前屏幕上有專門的方式來顯示。

報警預報

操作員能以下列方式獲得警報：

·操作員界面專用報警線上顯示的報警信息

·系統報警摘要中的報警信息

·使用計算機場聲器或聲效卡的聲音警報

·打印機記錄的報警信息專用報警線

在所有的顯示畫面上都將顯示專用的報警信息條，用以顯示最近發生的報警、組態選擇的舊的報警、最高優先級的報警或未認知的報警。不同的報警優先級和狀態用不同的顏色來區別。

一旦報警發生，畫面上的報警狀態改變，后發生的而且級別高的報警信息將顯示。以前的報警信息則留在等待認知的報警信息清單上。

報警記錄

報警信息除在打印機上打印記錄外，還記錄在事件文件中用于形成報警報告或存檔于拆卸式存儲設備上。

3.5 事件查詢圖

   事件查詢圖能夠?qū)崟r(shí)的記錄操作人員對變量進行的操作，操作人員的姓名，工作權限，在登錄系統后進行了那些操作，包括設備的工作狀態記錄，軟件的開啟關閉時間記錄，并且具有將記錄事件轉入到ACCESS等關系型數據庫進行記錄存儲的功能。

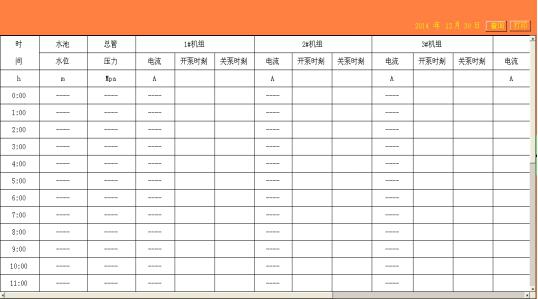

3.6  統計報告生成界面

   一旦存檔后，存檔的數據能和其它存檔的數據及在線歷史數據一起應用到系統的趨勢功能中，用戶在調用在線數據的同時，對存檔數據的調用是透明的。

泵站參數的運行分析結果會以生成報表的形式送到管理中心供參考。除了這些，系統還提供以下預先定義格式的標準報告：

·有格式報表

·無格式報表

·診斷報告

·報警及事件報告

·操作員蹤跡報告

·點蹤跡報告

·按班、日、月生成生產報表

系統中僅需要輸入報告的目錄信息，以及其它參數如點的名稱或通配符、過濾信息、搜尋時間間隔和目標打印就能完整地對報告組態。系統中不需采用任何編程或編寫來形成報告。

系統的報告功能由下列方式之一激活：

·用戶定義的時間間隔自動進行

·操作員要求

·事件激活

·應用程序激活

3.7 安全權限設定管理

工藝過程、檔案庫和系統設置權限的存取，系統支持最大到六級操作員級別以允許從操作人員、系統維護人員到企業設備經理對系統不同權限的操作。每個設備操作時均有權限限制，以防非操作人員的誤動。

四、小結

通過此系統，能夠?qū)崟r(shí)監控泵站現場的情況；對現場不斷切換的設備的運行時間進行累加統計，以掌握設備運行情況。此外，紫金橋組態軟件作為一個二次開發平臺，大大提高了系統的開發效率，使得系統提前投入使用，得到用戶好評。
