近年來，隨著中國經濟的持續快速發展，城市化的進程加快，人口的迅猛集中，住宅的需求量擴大很快，市區可用來建設的土地非常有限，高層住宅早已在國內各大一線城市涌現，一些經濟發達土地供應緊張的中小型城市的中心區域也開始出現類似產品。高層住宅建筑設計中，給水系統的好壞關系到整個住宅小區的舒適性、安全性、可靠性、工程投資運行費用、維護管理及使用效果，因此各給水系統方案選擇是至關重要的。

結合高層住宅小區供水自身的特點，采用變頻供水，將市政管網接入水泵進口，同時設置旁通管，設備出水總管接在生活管網。這樣，由變頻器根據用水量來調節水泵轉速，恒壓供水。當自來水壓能夠滿足用戶時，水泵停止運行。配以小型氣罐可緩解少量用水而減少水泵啟動次數，延長水泵睡眠時間，并在水泵的控制上增加了水源監控電接點壓力表或傳感器，在水泵運轉遇到市政管網水源不能滿足時，壓力低于設定壓力，水泵停止工作。

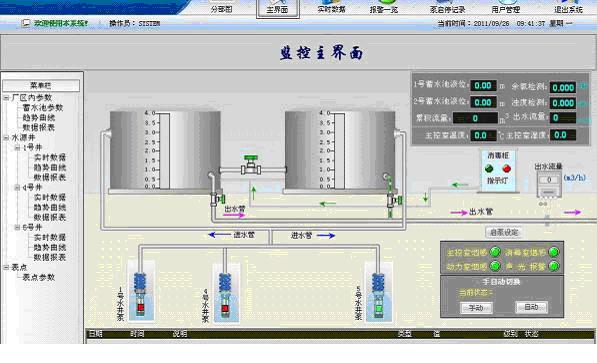

監控系統工藝流程圖：

自來水公司要遠程監控高層小區的供水情況，就要用到紫金橋組態軟件搭建的供水監控系統，系統下位機采用PLC+DTU采集現場數據，采集的參數有：進水管網壓力、二次供水壓力、市政進水管流量、出水管流量（有水箱時）、水箱液位（有水箱時）、電壓、電流、變頻器頻率、水泵（三臺）工頻開關、變頻開關、水泵故障報警、水箱液位報警（短信報警）、地面液位報警（短信報警）、泵房開啟門報警、設備停機報警（短信報警）。

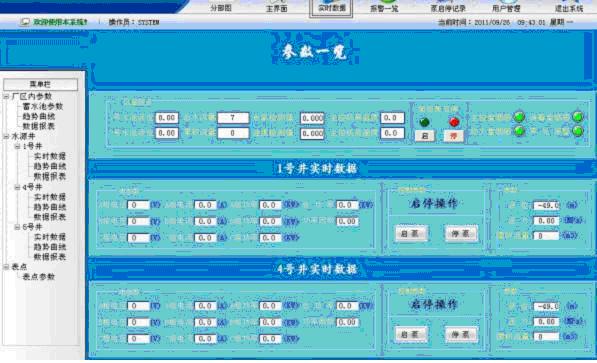

監控系統重要數據一覽：

監控系統實現的功能有：

1、監測中心按無限套設備設計，通過GPRS無線網絡通信平臺采集信號；

2、可實現水泵變頻運行的電壓、頻率、電流、故障等信息的集中監控，實時采集遠程設備的數據和狀態；

3、顯示屏可動態顯示各加壓泵站當前狀態，遇水泵故障時，可聲光綜合報警，同時給管理人員發信息；

4、無人值守時，可按照設置的手機號碼自動發送短消息報警；

5、可實現數據實時曲線、歷史曲線查詢功能，還可完成歷史數據記錄和歷史故障記錄的查詢；

6、按照設備提供的通訊協議開發設備的接入，最小通訊周期為1分鐘。
