關于三菱的FX2N系列PLC的通訊方式一般上有2種，一種是通過串口來實現的，另一種是通過編程口來實現的。
首先說一下通過串口的通訊方法。本驅動適用于FX2n系列PLC通過串口和紫金橋通訊的場合。FX2n系列PLC是日本的三菱公司的產品，它包括FX2n、FX2c、FXon等PLC。它采用RS485進行通訊，占用計算機的一個串行口。
可以按照下圖通過串行口和一臺或多臺PLC控制器連接,當連接多臺控制器時，每臺控制器的地址必須唯一。
Fx2n系列PLC串行口的推薦參數設置如下：
|
波特率
|
9600
|
|
數據位
|
7
|
|
校驗
|
無
|
|
停止位
|
1
|
在PLC中的D8120中保存的是串行口的設置。
要想使用以上的設置，必須通過編程器，將D8120設置為十六進制數：E080。

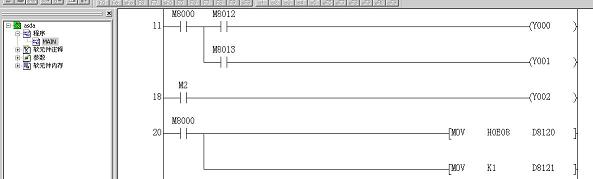

在PLC中的D8121中保存的是PLC的地址，比如要把PLC的地址設為1，可以把D8121設為1。PLC設置如下
關于編程口通訊相對來說設置就比較簡單。FX系列PLC是日本的三菱公司的產品。它采用RS232或RS422進行通訊，占用計算機的一個串行口。它在不添加擴展卡的情況下可以使用編程口和計算機進行通訊，如果添加了擴展卡這可以使用專用協議和計算機通訊。
使用編程口和FX系列PLC通訊時，必須使用廠商提供的專用電纜，并且計算機的一個串行口只能和一個PLC相連。
因?yàn)?span lang="EN-US">FX系列PLC在使用編程口進行通訊時一個串口只能和一個PLC相連接，所以不需要設備地址。
PLC的缺省通訊參數設置如下：
|
波特率
|
9600
|
|
數據位
|
7
|
|
校驗
|
偶
|
|
停止位
|
1
|
首先在設備驅動里邊找到三菱的PLC驅動，如下圖

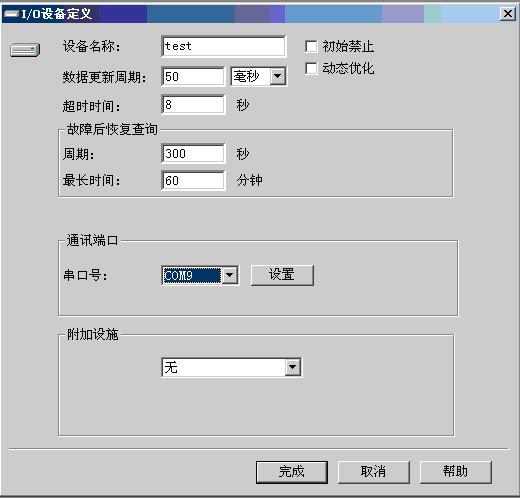

雙擊“FX系列（編程口）”彈出如下對話框
這里要注意的一點就是設置好串口號，根據自己計算機的實際情況來設定。
串口參數設置如下：
然后點擊保存，下一步就建立好設備驅動了。
關于點組態的建立，如下圖
點擊確定，點組態建立完畢。

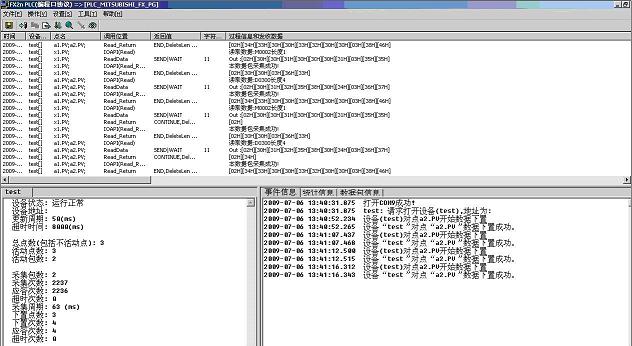

運行工程，調試程序如下圖：
有任何關于組態軟件的技術問題或需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流。
