一 概述

紫金橋組態軟件可以通過三菱PLC的232BD通信模塊與三菱FX3G系列PLC之間進行通信，本協議可以采用串行通信，使用您計算機中的串行口與三菱PLC進行通信。

二 PLC通訊方式以及參數的設置

FX系列PLC支持無協議的RS232和RS485通信協議兩種通信方式，FX系列PLC與通信設備間的數據交換，設置方法如下：

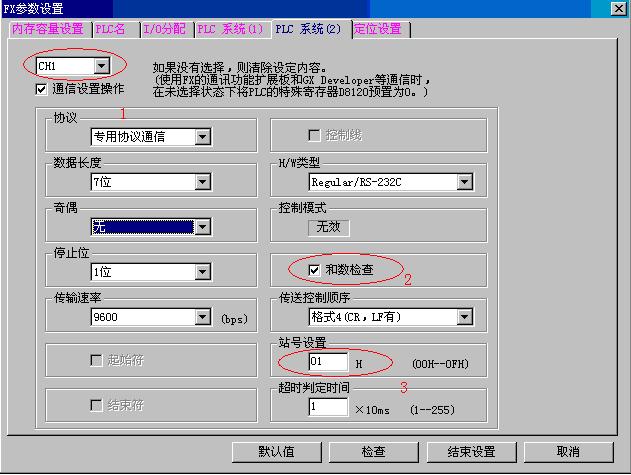

1、首先打開plc編程軟件GX developer進行參數配置，左側導航器參數/PLC參數，雙擊出現FX參數配置如下圖：

說明：標記1所示PLC的通訊通道，假如PLC上邊裝有多個通訊模塊，根據自己的實際情況進行選擇（如果就一個通訊模塊的話，這里不會顯示）；標記2所示和數檢查一定要選上；標記3站號設置：就是PLC的地址；協議：選擇專用協議通信；H/W類型：Regular/RS-232C；傳送控制順序：格式4。數據長度、奇偶、停止位、波特率可以根據自己的需要設置。（一般上按照上圖設置）

2、由特殊寄存器D8120的內容指定，交換數據的個數、地址用RS指令設置，并通過PLC的數據寄存器和文件寄存器實現數據交換，在PLC程序中向D8120寄存器傳送設置數據，參數包括波特率 、停止位和奇偶校驗等，它們通過位組合方式來選擇，這些位存放在數據寄存器D8120中。

使用說明：

如果D8120=HE880，則PLC通訊參數為：

通訊波特率：9600bps,

通訊數據位：數據位7位，無校驗，1位停止位，

總數校驗：有（即b13一定為1）

注：1）、D8120=HE881，則PLC通訊參數為：

通訊波特率：9600bps,

通訊數據位：數據位8位，無校驗，1位停止位，

總數校驗：有（即b13一定為1）

2）、D8120=H1886或者D8120=HC881，則PLC通訊參數為：

通訊波特率：9600bps,

通訊數據位：數據位7位，偶校驗，1位停止位，

總數校驗：有（即b13一定為1）

3、根據上面的通訊參數編寫PLC程序，將參數傳送給D8120。

4、設備地址的設置

D8121的設置根據站號的不同，不同的PLC設置不同的值，如站號為0，則D8121設置為H0。

5、進行參數設置完成后，把參數下載到plc中。

注意：設置后必須關PLC電源，再重新給PLC上電，以上設置才能生效。串口線要用交叉的線，232BD和計算機串口的接線方式為：2-3、3-2 、5-5、4-6、6-4。

三、紫金橋組態軟件通訊參數設置

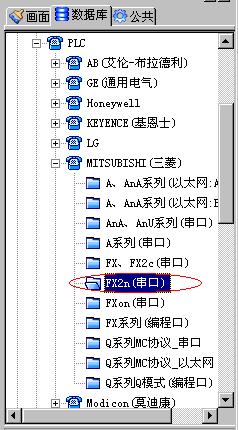

1、建立設備驅動

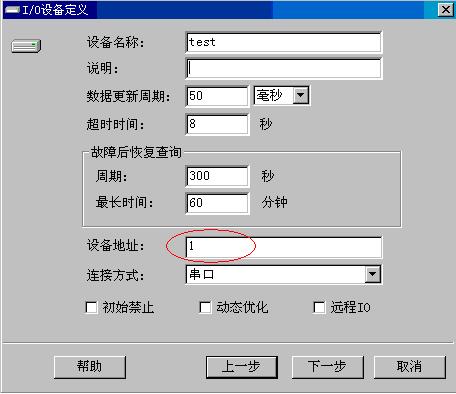

2、按照PLC通訊參數，修改COM設置

3、由于已經選擇“和數檢查”，在這里使用默認參數。

點擊完成設備驅動建立完畢。

有任何關于組態軟件的技術問題或需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流。
