概述

煤礦生產聯網監控系統，是從單純的煤礦生產監控系統，發展到煤礦所屬礦務局集中遠程監管系統。由于煤礦方面的基礎和管理等方面的問題，單純的煤礦生產監控系統，已經不能滿足上層主管部門對煤礦的及時、準確、有效的監控和管理的要求。煤礦生產聯網監控系統，利用了目前普遍使用的計算機技術、網絡技術、數據庫技術、等先進的科技手段，把單個的煤礦生產監控系統連接成跨地區的巨型城域網的網絡監管系統，滿足礦務局信息化管理的需求。

煤礦生產聯網監控系統越來越體現出其重要性。從技術和管理的角度出發，煤礦生產聯網監控已是必然趨勢。基于紫金橋軟件的煤礦生產聯網監控系統就是整合各分散的子系統，打破信息孤島，完成管控一體化。

現有條件和存在問題

各礦已經分別安裝了獨立監測系統，能夠?qū)崿F(xiàn)與礦務局之間的聯網通訊，可以保證生產數據和安全數據的實時上傳，具備了煤礦生產監控系統實施的基礎條件。數據通過

因?yàn)楦鞯V的生產數據已經統一匯總至關系數據庫，但不具備一個直觀、友好的可視界面，不能為礦務局管理層提供下屬礦區全面的生產信息和有效的決策支持。

實現方式

針對現有關系數據庫結構制定專用數據轉儲工具。通過數據轉儲工具，可以將關系數據庫中的數據轉儲到紫金橋數據庫中，再利用紫金橋軟件中強大圖形顯示能力，實現數據的統一匯總及顯示。

數據轉儲工具作為一種高效運行的對外通訊接口，專門面向具有ODBC連接方式的數據庫管理系統。通過ODBC連接，數據轉儲工作為關系數據庫與實時數據庫的雙向通訊通道，實現底層各礦子站與礦務局中心站應用系統是數據交互。

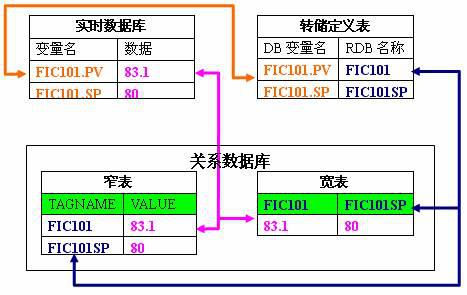

數據轉儲工具包括數據轉儲組態和數據轉儲運行兩部分：數據轉儲組態用于定義通訊過程及數據交換機制；數據轉儲運行是數據交換的執行機構，按著數據轉儲組態的定義實現實時數據庫與關系數據庫系統之間的數據交換。數據轉儲過程中，數據間的結構關系如下圖所示：

數據轉儲工具是通過轉儲定義表將實時數據庫中變量與關系數據中數據項關聯起來的。數據在關系數據庫中可以按記錄（窄表）或按字段（寬表）兩種方式存儲。

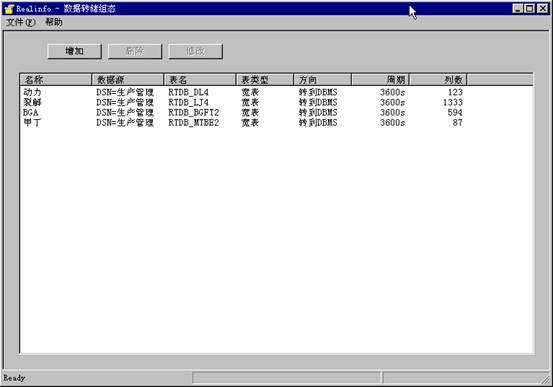

下圖為數據轉儲組態程序的主界面：

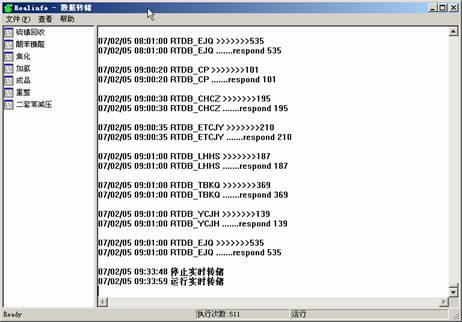

下圖為數據轉儲運行程序的主界面：

數據信息展現

利用紫金橋軟件可以實現動態畫面顯示：以圖形、動畫方式顯示現場的工況，形式顯示現場的設備運行狀態參數。利用軟件平臺提供的過渡色、透明色，各種圖形畫刷、圖庫，以及靈活的動畫效果功能，繪制出逼真的圖形效果，形象再現生產現場。頁面以礦為單位進行管理，將每一個礦區的各種傳感器、控制閥、開關等儀表、設備的運行狀態直觀的展現給上層管理人員。通過各頁面的導航設置，層管者可以自由切換瀏覽各個礦區的信息。

本監控系統采用瀏覽器/服務器（B/S）結構，由中心站服務器和網絡終端組成。在中心站服務器完成實時接收各煤礦數據，由網絡終端通過Internet或Intranet實現各煤礦安全監測數據的在線監測、實時數據查詢、打印等功能。

系統的Web發布功能由軟件的網絡服務器程序?qū)崿F(xiàn)，網絡終端通過本地瀏覽器對遠程畫面進行訪問，網絡終端除首次訪問時會從中心站服務器下載全部畫面圖像外，之后的訪問只動態更新變化的畫面和現場實時數據，有效地減少冗余數據傳輸量，保證在線訪問的及時準確和高效性。同時紫金橋公司已獲得微軟網絡安全認證簽名，紫金橋公司軟件發布的網頁安全性極高，訪問終端計算機自身的安全級無需另行設置，有效的確保了終端機網路訪問安全。系統網絡發布自動繼承心站服務器的安全級別管理設置，拒絕一切非法和越級訪問，保證系統數據的保密性。

突出優勢與特點

1）集煤礦監控系統的聯網監測、監控和生產信息管理、安全監督管理于一體。

2）系統采用先進的網絡通訊技術和數據庫技術，使監測、監控的數據監測和圖形相結合，使數據管理與圖形管理融為一體，為管理部門的生產管理和宏觀管理，提供方便直觀的數據統計和分析結果，以便快速的、有效的作出各種決策。

3）采用多進程與多線程設計模式，系統更穩定。數據庫、轉儲工具、網絡通信、實用工具、人機界面等程序分別是不同進程。由于進程運行在獨立的地址空間中，一個程序的錯誤不會影響到另一個程序。同時可以將不同進程放到不同機器中，從而更合理的分配機器負荷，將重要的控制運算功能放到更為安全的機器上。同時，因?yàn)槊總€(gè)程序功能較單一，結構清晰，獨立性強，調試和維護更加方便，因此能夠更好的保證數據的實時性和可靠性，完全符合海量數據處理的大型應用。

4）系統制定了簡單、實用的數據接口，方便系統的功能拓展和不同監控系統的接入。
