本文介紹在使用紫金橋組態軟件采集I/A Series 50系統的數據時需要注意的幾個主要問題。I/A SERIES控制系統是FOXBORO公司于1987年在世界上第一個推出的開放型DCS工業系統，為達到開放系統的目的， I/A SERIES在硬件、軟件和通訊網絡上均全面采用國際公認的標準。1992年該公司推出了基于Sun SPARC工作站的50系列產品，1996年推出了基于Windows NT平臺的70系列產品。I/A Series 50系列采用與標準Unix兼容的Solaris操作系統，較之70系列更加穩定。
我們使用以太網將一臺PC機與I/A Series系統中的工作站AW51的第二塊網卡相連接。在PC機中安裝紫金橋組態軟件和AIM*AT OPC Sever。AIM*AT OPC Server通過AIM API與AW進行通訊，將AW上的數據獲取到本地，再通過OPC Server將數據發布出去。
AIM*AT OPC Server的安裝過程可以參考I/A Serves的用戶手冊。AIM*AT OPC Server安裝好以后，按照以下順序進行PC機的配置：
一、AIM*AT OPC Server組件配置
在開始—運行，輸入dcomcnfg，彈出如圖所示對話框
依次點擊組件服務—計算機—我的電腦—DCOM配置，如下圖所示
選中AIM AT OPC Server，單擊鼠標右鍵，點擊屬性，在AIM AT OPC Server屬性中，選擇常規標簽，身份驗證組別選擇“無”選項。DCOM配置完需要重啟計算機才能生效。
二、AIM*AT OPC Server服務配置

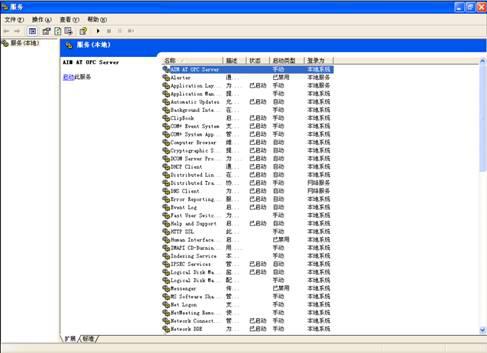

在開始—運行，輸入services.msc

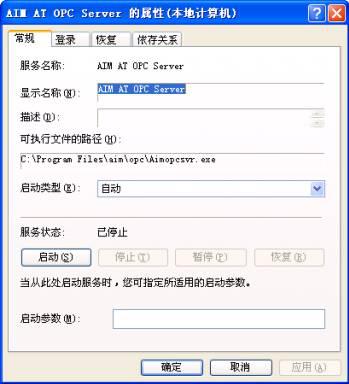

選擇AIM AT OPC Server，右鍵屬性
啟動類型設置自動，點擊啟動。
三、AIM*AT API設置

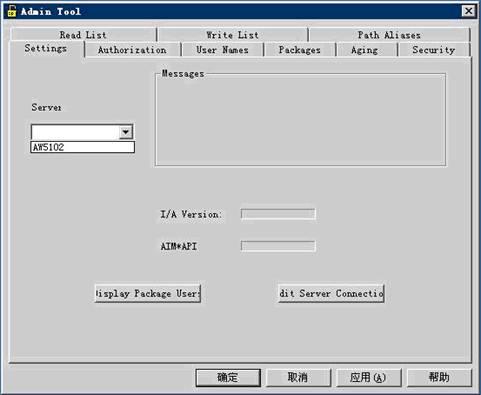

打開Api admin工具
在Server下拉列表框里選擇AW工作站的對應機器名，AW5102。
正常情況下，此處的AW5102會是軟件通過廣播自動搜索到的，如果沒有搜索到，可以在“Edit Server Connection”中添加，具體方法可參考其它相關資料。如果選擇AW5102后，Messages顯示” cannot connect to server”，檢查是否能ping通AW，如果不能檢查物理連接和ip配置，確保PC與AW之間的物理連接通暢，并且PC機與AW第二塊網卡的ip在同一網段。
如果能ping通，則需要按如下方法查看AW上的apisvr.tcp是否正在運行：

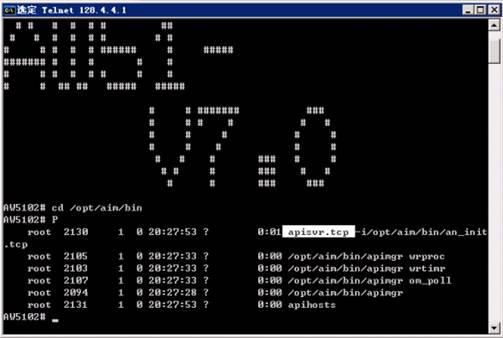

命令行輸入
telnet 128.4.4.1（AW第二塊網卡的ip）
用戶名密碼：root / gnomes
cd /opt/aim/bin
P(回車)
如果無apisvr.tcp進程
運行 apistop 停止
運行 apistart 啟動
當以上步驟執行完畢后，再次輸入P（查看當前目錄運行的進程），以確保如上圖加亮的文件apisvr.tcp正在運行。再次運行api admin進行PC機與AW5102的連接。
PC機與AW51連接好后可以使用api admin根據I/A Series的用戶手冊進行一些必要配置。然后在紫金橋組態軟件中使用本地OPC即可采集Foxboro I/A Series系統中的數據。
