行業背景

我國的家電行業由于起點低，雖然近年來得到快速的發展，家電設備的生產技術水平較低，信息化水平不高。隨著家電行業的兼并合作的群集化發展，我國家電行業已由單純的產能擴大逐步進步到技術支撐的產品升級。在這個過程中，只有把握市場規律，提升自身產品技術含量的企業才能在激烈的競爭中立于不敗之地。而建立生產設備的統一實時監控和檢測，對歷史數據的整理分析，已成為很多企業提升管理水平，提升產品質量的一種選擇。

當前很多家電生產廠還沒有建立起生產設備的實時監控系統，對于生產過程中需要監控的生產流程難以控制，從而難以提升產品的合格率。這種情況產生的原因一方面是由于部分企業缺乏信息化建設的意識，另一方面是企業自身可能缺乏單獨開發相關監控系統的技術能力。而組態軟件的介入，結合PLC等硬件設備可以快速的以較低的成本構建一個的監控系統，由于組態軟件自身可靠、易學、穩定的特點，日漸成為很多企業的構建信息化生產的首選。

紫金橋組態軟件憑借自身優良的性價比和自身軟件強大的過程數據庫和自由報表等功能在軸承行業的信息化建設中發揮著日漸重要的作用。這里以紫金橋監控組態軟件在某電熨斗廠的應用為例，簡析相關內容。

項目背景

該電熨斗廠目前有兩套檢測機床，每套機床可以同時檢測20個工位的設備。每個工位需要測量電流、電壓、溫度、功率等參數的實際值。為了避免人工操作而產生誤差或者不能及時處理故障等情況，采用基于紫金橋軟件的電熨斗檢測系統，對生產檢測進行集中統一的監控。

系統功能

(1)現場數據實時采集

可以通過串口、以太網等多種模式實時采集PLC設備的數據；

(2)動態模擬現場采集的各種數據

系統可以仿真模擬顯示電熨斗設備的各個參數狀態，同時以餅圖、直方圖、動畫、報表、曲線等方式展現實時數據；

(3)高效歷史數據處理

可以通過紫金橋軟件自身的過程數據庫高效處理歷史數據，實現高精度、高壓縮比的數據存儲，歷史數據存儲精度可以達到毫秒級，系統最高可以實現1：40的高壓縮比；

(4)靈活的歷史查詢方式

紫金橋軟件支持報表、曲線、直方圖等多種模式查詢歷史數據；

(5)運行參數設定

可以設定每套機床的控制參數；系統可以支持多種預設方案，用戶只需選擇所需的方案進行下置，系統參數即會更改；

(6)歷史記錄

保存每個工位設備的首沖時間、首沖溫度、波峰溫度、波谷溫度、平均溫度、峰谷溫差、功率、合格等參數的歷史記錄；

(7)曲線分析

可以通過曲線組件查詢實時數據或歷史數據，曲線支持任意放大、縮??；

(8)報表查詢

提供現場實時報表、日報表、月報表等多種報表來查看實時和歷史數據；報表自身可以單元格為單位設置顏色、背景、格式和腳本動畫；報表支持?jǐn)?shù)據導入、導出，打印、打印預覽、可以靈活設置打印參數，同時報表還支持關聯其他關系數據庫，單元格合并等多種功能；

(9)統計分析

對于生產檢測的記錄，系統可以根據不同的需求，進行產量和合格率的統計和分析。

(10)開放的數據接口

系統提供了開放的數據接口，可以通過OPC、DDE、Modbus、ODBC等多種方式和其他軟件系統進行數據通信；

(11)靈活的架構

系統可以實際需要搭建C/S、B/S或者混合結構的通信網絡。

(12)設備保養

系統可以實現設備綜合保養提示，滿足相應條件時，系統會自動提示設備做相應的保養工作。

系統架構

由于紫金橋軟件具有開放的架構，可以搭建多種模式的電熨斗檢測系統，所以可以根據不同的用戶需求設計相應的系統架構。從整體架構上，系統可以分為單機版和網路版，其中網絡版也分為C/S架構和B/S架構以及混合架構，從具體監控硬件方面，可以分為PLC集中采集和無線模塊分布采集等方式。

這里以PLC采集網絡架構為例，系統使用PLC采集多臺設備的參數，中心計算機通過PLC獲取實際數據，并整理存儲。遠程計算機可以訪問縱向計算機，實現遠程訪問。同時中心計算機也可以將整理的數據傳遞給ERP系統，實現生產數據的無縫連接。

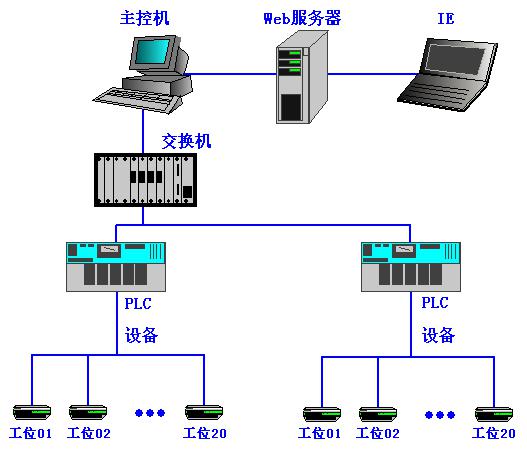

系統架構圖如下所示：

系統截圖

該案例的截圖如下：

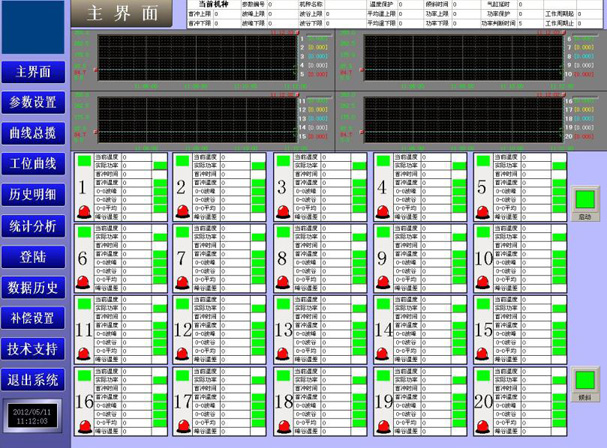

　主界面截圖

系統中參數設置的截圖如下：

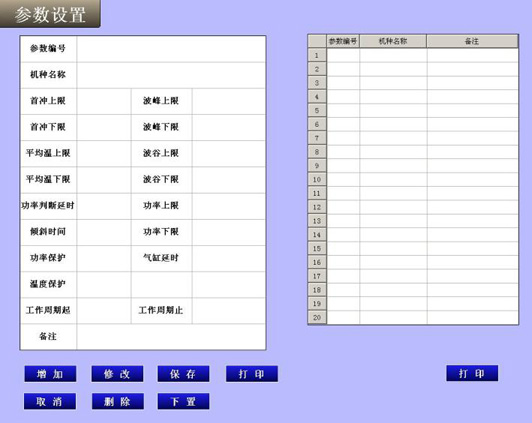

系統參數設置截圖

系統特點

(1)多種參數配置方案的設置，便于生產檢測時選擇一種進行下置就應用；

(2)產生報警時進行顯示提示，發生故障的同時會進行故障信息的紙條打印；

(3)實時控制的功能放到下位機的PLC中執行，上位機主要進行實時監控、保存歷史數據和一些參數的設置等操作，從而實現了采集的數據精度高，響應時間短，保存歷史時間久，查詢方便等方面要求；

(4)由于設備較多，需要保存歷史紀錄的點數較高，對日報表或月報表等功能要求較高。由于紫金橋軟件提供了功能較為強大的自由報表組件，所以結合其自身的過程數據庫，較為輕松的實現了各種日報、月報等報表，而且提供了打印設置、打印預覽、導出到EXCE等實用功能；

(5)系統對動畫等要求不高，但整體操作界面要求比較簡潔、易操作；

(6)系統結構設計成熟，設計、施工時間短，造價低。由于采取了成熟的技術，通常系統整體設計到完成，周期比較短；

(7)系統提供了關系數據庫接口，可以方便的將統計數據發送到指定的數據庫中，便于與其它系統進行數據交換；

該系統的統計報表功能截圖分別如下：

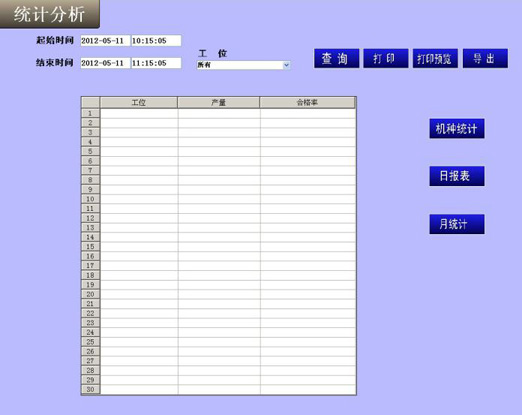

統計分析報表截圖

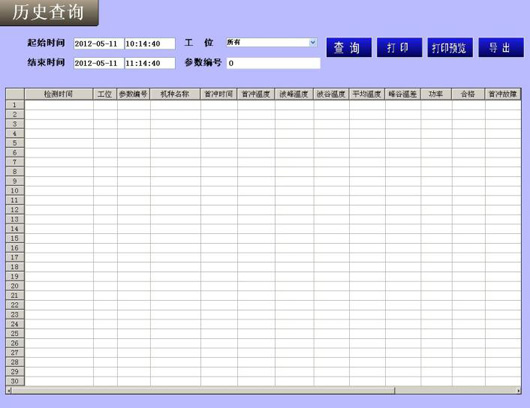

歷史報表截圖

系統小結

本系統采取了下位機控制，上位機監測統計的控制模式，充分發揮了PLC實時控制和組態軟件靈活便捷的特點，實現了低成本、高效率、高可靠性的要求。與直接采用編程語言進行開發的系統比較，大大節約了開發的時間和成本。該系統的成功應用，使該廠的信息化建設提升了新的層次，通過對全廠數據的統計、分析，可進一步提高管理水平，降低成本，提高效益，得到了用戶的高度認可。

　　本篇是工程的使用說明文檔，如果想要關于這個文檔的工程，或者有任何關于組態軟件的技術問題，或者需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流論壇里提出，我們將及時為您解答。
