某地氣象局在一個大型氣象沙盤上放有幾個信捷觸摸屏，觸屏上要實時顯示一些氣象參數，如風向、風速、降雨量、溫度、氣壓、能見度等。

觸屏要顯示實時數據就要有設備給它發送數據，這里我們選用電腦。電腦作為主機同時與5個觸屏進行modbus通訊，電腦做為主設備周期往觸屏里發送實時數據，這樣在電腦上就需要有一個軟件實時處理和發送數據，我們選用紫金橋組態軟件來完成這個工作。氣象局把更新的氣象數據周期存到電腦里一個excel表格中，紫金橋軟件周期讀取這個excel表里的數據并發送到各個觸屏上。

下面分步介紹整個配置和實現過程。

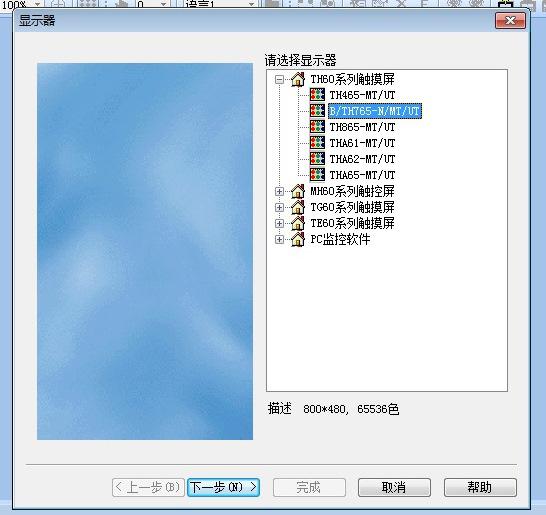

1、我們先用信捷觸摸屏的編程軟件TouchWin新建一個工程，編輯畫面并下載到觸摸屏里去。觸屏的型號選擇TH765。

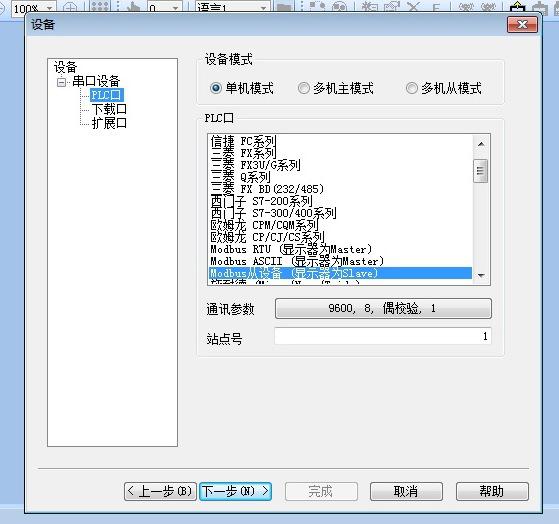

2、因?yàn)槲覀兪褂糜|屏的PLC口進行通訊，所以配置觸屏串口設備時選PLC口，在PLC口的設置里，我們選觸屏為MODBUS從設備，通訊參數選擇9600，8，偶校驗，1 ，站點號為1。

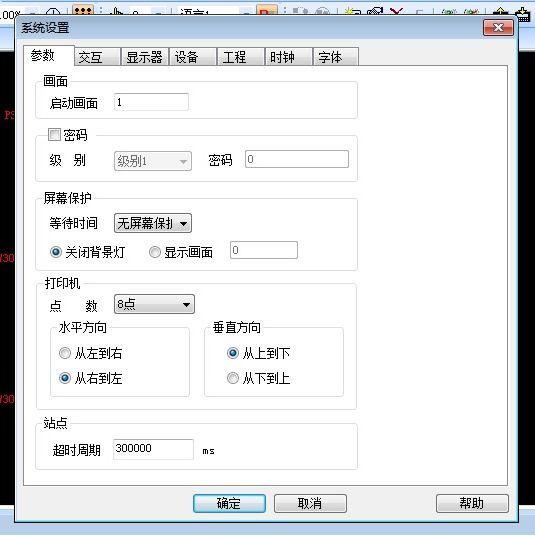

3、系統參數設置里，注意“屏保”選擇無。

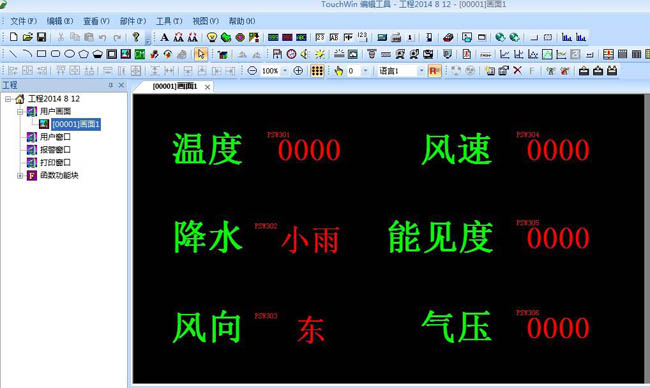

4、生成我們需要的畫面

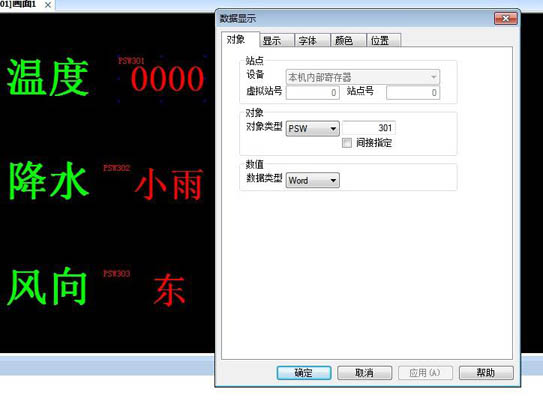

5、屏里的modbus地址參數選擇，我們選psw類型，地址從301開始。

6、最后我們通過下載按鈕，把這個完成的工程下載到觸屏里。

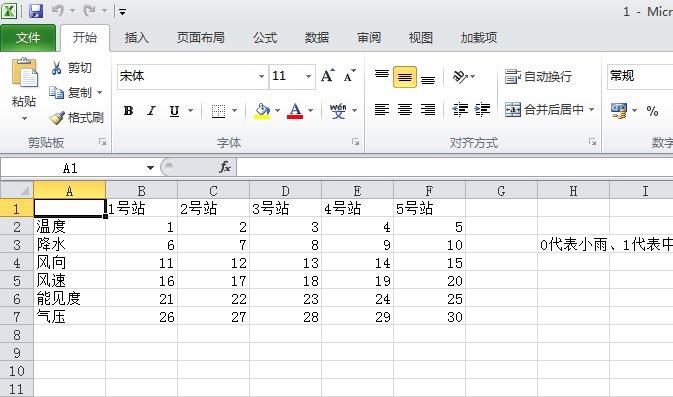

7、氣象局的氣象實時數據表格如下，這些數據要分別顯示在5個觸屏上。

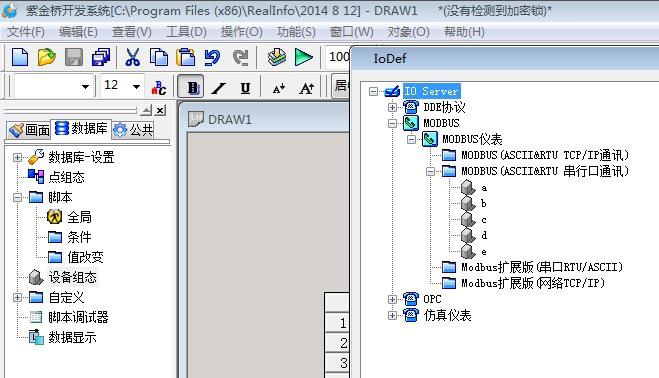

8、我們?cè)谧辖饦蜍浖镝槍?duì)5個觸屏建立5個設備，如下圖。

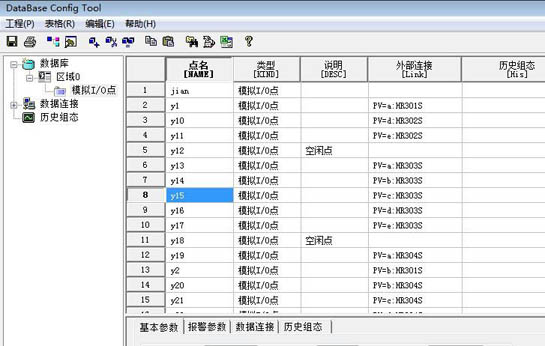

9、然后我們?cè)谧辖饦蜍浖^程庫里建立30模擬類型I/O點，每個觸屏使用6個點。

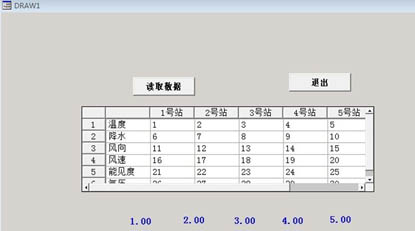

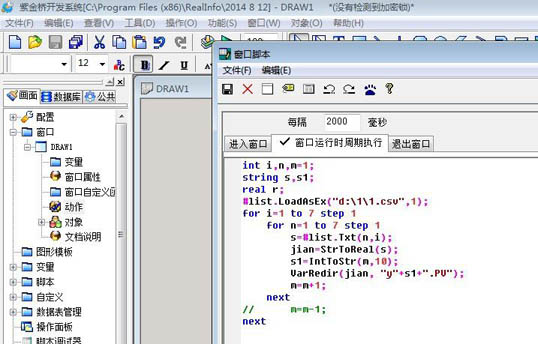

10、然后我們使用腳本語言把氣象局的excel表格里數據導入到紫金橋的表格里。

11、然后使用腳本語言把這些數據送到紫金橋過程庫的相關I/O點里，如果過程庫里的這些I/O點發生了變化，就會發送到相應的觸屏上去，這樣屏上顯示的數據就是最新的。
