摘要：
伴隨我國經濟的快速發展,我國電力建設進入了一個嶄新的發展階段,對發展信息化,提高效益,保障安全提出了新的要求。在這一背景下,各發電廠、變電站、變電所、通訊站等都要通過監控系統實現少人、無人監管，以提高生產效益。同時，監控系統和電力調度系統、辦公室自動化OA系統能夠有機的融合在一起，形成一個綜合的管理業務系統。
系統需求：
在電力調度管理中心建立監控中心，在各發電廠、變電站、變電所建立數據采集單元，從而在遠端能對各監控場所的相關數據進行采集、監控和監視，以便能夠?qū)崟r(shí)、準確、直接的了解和掌握各變電站、變電所的情況，并及時作出反應，同時將相關的數據進行存儲分析，以為今后的決策和改進提供有力的支持。
系統中的各發電廠、變電站、變電所主機可接入數據信號，數據信號通過山東力創的自動化模塊EDA9033D，然后通過GPRS傳送到監控中心監控主機，在監控中心可實現對所有變電所的控制和監視。在監控中心，可以設置局長分控，便于領導隨時抽查變電所的情況。

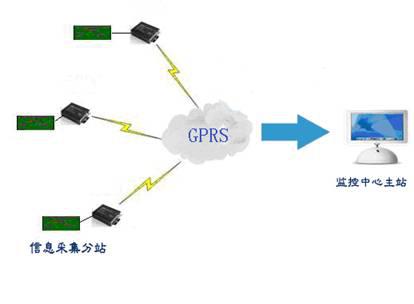

系統架構：
功能特點：
強大的安全管理，根據不同區域站點的用戶設置不同的操作權限
靈活的數據采集方式，實現手動采集/自動采集，兩者之間可以相互切換，自動采集時間間隔可以自由設置
實時準確的報警功能，提供多種報警方式，能夠準確的定位報警的image002站點
完善的抄表功能，可以根據當前電量的狀態提供報警，并能夠調節現場的啟停。
合理的功能布局，對電力局、變電站提供清晰結構和功能的劃分，保證各站點間的獨立性
方便的數據查詢，可以查詢各站點的歷史數據，一段時間內的數據統計值，包括最大值、最小值、平均值等。
友好的操作界面，系統界面友好、美觀，便于操作。
系統功能：
以下結合實際的工程效果圖，具體介紹下系統實現的功能。

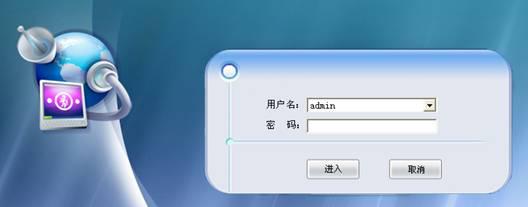

登錄界面
當進入時，需要進行登陸，只有輸入了正確的用戶名和密碼，才可以進入系統。

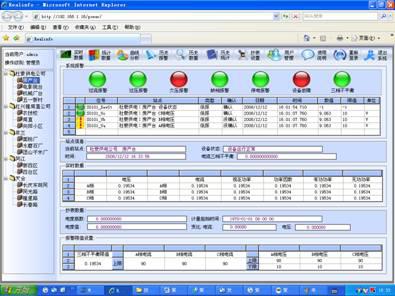

實時數據及報警
實時數據：各站點的重要參數可以實時顯示，通過左側的導航可以快速在站點間切換。
實時報警：能夠?qū)崟r(shí)顯示各站點的報警信息，并按報警的類型提供圖形報警。具有操作權限的用戶可以修改報警的限值。
另外，可以實時顯示設備的運行狀態，對通訊故障的情況提供報警提示功能。

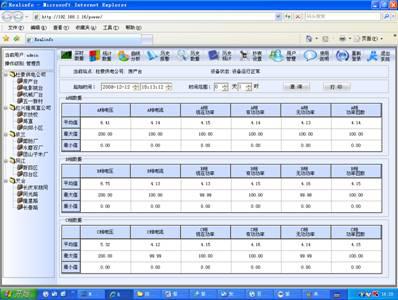

統計查詢
針對一些重要數據提供統計查詢功能，統計的起始時間，時間范圍都可以任意指定。查詢結果可以打印。數據的平均值、最大值、最小值顯示在一個表中，便于分析對比。

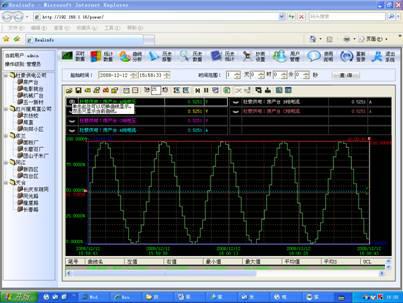

曲線分析
曲線分析是圖形化的歷史數據分析界面。每個窗口同時可以顯示8支趨勢筆，每支筆的起始時間、時間范圍可以隨意指定，因此用戶可以對同一位號在不同時刻進行比較。在趨勢圖中，可以用鼠標選擇任何區域，對其進行放大。過程趨勢同時提供統計分析功能，可以對任何一段趨勢曲線的統計值進行計算，幫助工藝技術員和工程師進行統計分析。窗口中的趨勢筆可以隨意指定，并且可以保存到文件中，以便下次調用。趨勢分析組件還可以查詢歷史趨勢，起始時間，時間范圍可以任意指定。

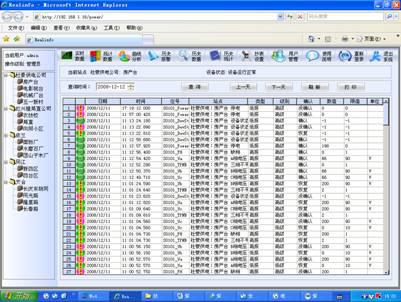

歷史報警查詢
系統運行時，產生的所有報警記錄都可以查詢，以日?qǐng)?bào)的形式，能夠方便地查詢每一天的報警記錄。每一條報警的地點、時間、報警狀態都可以查詢到。

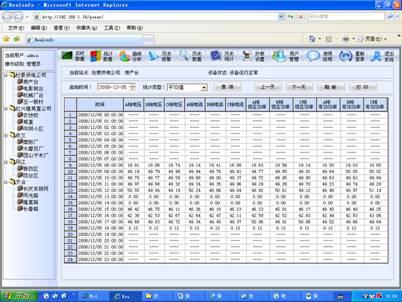

歷史數據查詢
重要的電力參數，如三相電壓、三相電流、視在功率、有功功率等提供日?qǐng)?bào)表的歷史數據查詢方式，取一天中24個整點時刻，表格中的內容可以打印。
各參數的歷史值保存在紫金橋歷史數據庫中，紫金橋軟件歷史數據庫具有數據壓縮能力，能夠利用有限的計算機存儲空間存儲更長時間的歷史數據，并能保證快速歷史存儲與檢索。

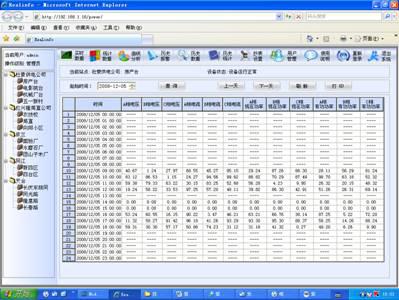

歷史統計查詢
統計數據同樣以日?qǐng)?bào)表的形式給出，每一個統計值為上下一個小時內統計的結果。查詢時可以指定統計的類型。

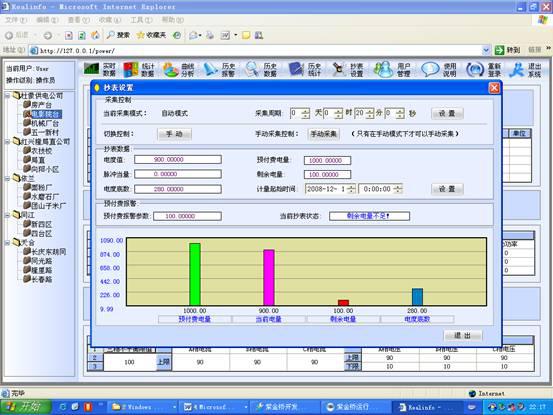

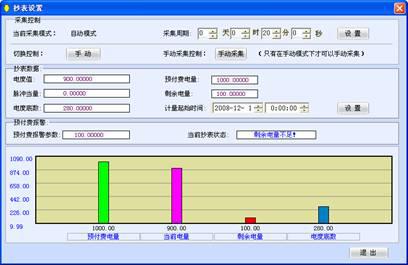

抄表管理
抄表管理完成數據的采集控制、抄表的參數設置以及抄表狀態的查詢。由于系統是基于GPRS通訊，通訊的費用較高，系統提供兩種采集方式：手動模式和自動模式。自動模式的采集周期可以設置。
只有具有相應操作級別的用戶才可以修改抄表的各項參數，保證系統的安全性和可靠性。
安全管理
安全管理是本系統的重中之重。系統提供完善的安全管理體系，分為三個級別：系統管理員，局級工程師和站級操作工。每種權限都具有相應的操作區域，例如，局級工程師，只對所屬的電力局有操作權限；站級操作工，只對所屬的變電站有操作權限。操作權限為：系統管理員>局級工程師>站級操作工，用戶不可越級修改，操作。
Web瀏覽
以上的工程效果圖均為Web瀏覽得到。系統中的各項功能，直接進行網絡發布，不需要另外組態，就可以通過Internet Exploer在網絡上瀏覽，系統中的各種圖形，子圖，組件，包括自定義組件都可以通過Web進行瀏覽。顯示的效果與在服務器運行系統中看到的工程畫面完全相同，包含靜態圖形、動態數據和動畫。而在客戶端并不需要安裝任何與紫金橋有關的軟件（使用瀏覽器即可），但是在服務器端需要運行本系統。使用紫金橋提供的Web功能，系統可以無縫嵌入到公司的辦公自動化OA系統中，能夠靈活地構建Intranet/Internet應用。
系統評價：
系統極大提高了電力監控的信息化程度，改變了以往操作工遠程抄表的傳統模式，強大的報警功能，使事故能夠及時的處理，各級監控責任明確，分工合理。系統自應用以來提高了監控的效率，贏得了用戶的好評。
