一、概述
土壤墑情監測系統能夠?qū)崿F(xiàn)對土壤墑情（土壤濕度）的長時間連續監測。用戶可以根據監測需要，靈活布置土壤水分傳感器；也可將傳感器布置在不同的深度，測量剖面土壤水分情況。系統還提供了額外的擴展能力，可根據監測需求增加對應傳感器，監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息，從而滿足系統功能升級的需要。
土壤墑情監測系統能夠全面、科學、真實地反映被監測區的土壤變化，可及時、準確地提供各監測點的土壤墑情狀況，為減災抗旱提供了重要的基礎信息。

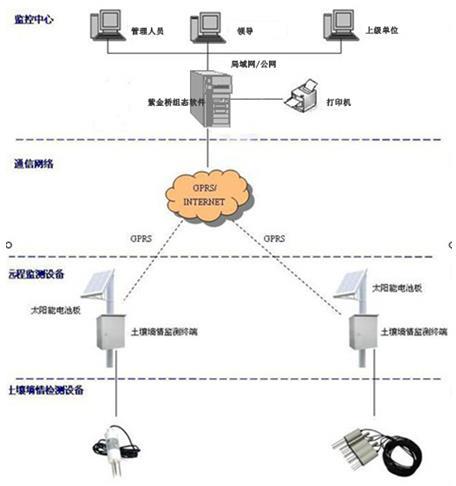

二、系統架構
三、解決方案
1、系統構成
土壤墑情監測系統主要由監控中心、通信網絡、遠程監測設備和土壤墑情檢測設備四部分構成。
2、監控中心
硬件主要由服務器、計算機、打印機等組成。
軟件：紫金橋監控組態軟件
3、 通信平臺
包括中國移動GPRS網絡和INTERNET公網。
系統計劃采用公網專線的組網方式，監控中心需具備可上外網的固定IP地址。
4、 遠程監測設備
遠程監測設備可根據供電類型分為市電供電土壤墑情監測終端、太陽能供電土壤墑情監測終端和電池供電土壤墑情監測終端。
針對土壤墑情監測點分散分布、不易布線的特點，建議選用太陽能供電型土壤墑情監測終端。
5、土壤墑情檢測設備
根據監測需求，可采用1路土壤水分傳感器實現單點墑情檢測；也可采用多路土壤水分傳感器，并將傳感器布置在不同的深度，實現監測點的剖面土壤墑情檢測。
四、系統功能及特點
土壤墑情監測系統可實現全天候不間斷監測。現場遠程監測設備自動采集土壤墑情實時數據，并利用GPRS無線網絡實現數據遠程傳輸；監控中心自動接收、自動存儲各監測點的監測數據到數據庫中。系統主要功能如下：
1、 符合最新墑情監測規范 SL364-2006。
2、 實時監測土壤水分，各監測點可靈活進行單路測量或多路剖面測量。
3、土壤水分超過預先設定的限值時，立刻上報告警信息。
4、可擴展土壤溫度、電導率、PH值以及地下水參數、氣象參數等監測功能。
5、數據采集、存儲頻率可靈活調整，可遠程設置監測設備工作參數。
6、遠程監測設備只在采集數據時才給傳感器供電，一方面節約了能源，另一方面避免了因長期供電 導致土壤物理性質變化所形成的測量誤差。
7、支持GPRS、短消息、局域網等多種通訊方式，推薦采用GPRS無線通訊。
8、可同時將監測數據上報至多個中心。
9、具備遠程設備維護功能，可擴展遠程拍照功能。
10、具備監測數據、報警數據的統計、分析功能，數據報表可導出、可打印輸出。
11、紫金橋組態軟件具備GIS功能，可在地圖上顯示各監測點的詳細分布位置。
12、紫金橋組態軟件軟件支持通過OPC接口與其它系統進行對接。
五、總結
通過這套系統可以提高農牧業抗旱管理水平，快速掌握土地旱情動態，避免或減少旱災造成的損失， 逐步建立起廣泛覆蓋的土壤墑情實時在線監測系統能夠?qū)崿F(xiàn)對土壤墑情（土壤濕度）的長時間連續監測， 紫金橋軟件在采集系統中作為數據處理的核心起到關鍵性作用。
