1.項目背景
根據樹脂公司業務和生產管理特點，擬建設一套生產數據實時采集及應用系統，為公司調度管理系統提供很好的支撐，通過科學合理的信息化建設，提升企業的生產管理和決策水平，實現信息處理的準確性、及時性、完整性和高效性。
2.業務現狀
樹脂公司具備20萬噸/年離子膜燒堿和20萬噸/年聚氯乙烯產能，屬于石油化工生產企業。廠內建有五套裝置，分別是鍋爐DCS系統，設置在鍋爐房；燒堿DCS系統、VCM DCS系統、聚合DCS系統，一套微機綜合保護系統，各系統也都已投入使用。
3. 系統結構
系統應采用多級分布式架構，如下圖所示：

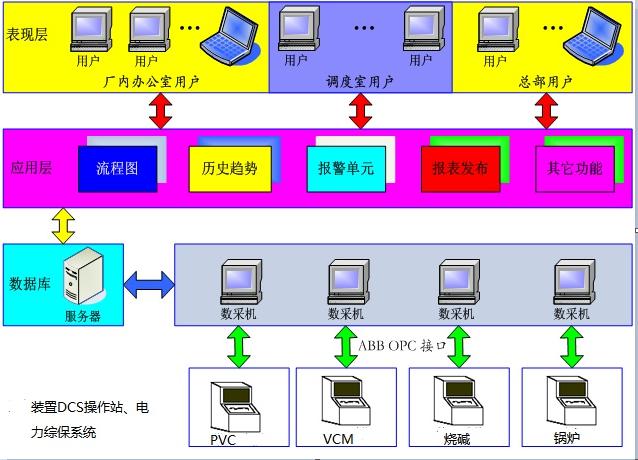

系統架構圖
生產數據實時采集及應用系統為四層體系結構：DCS操作站層、數據庫層、應用層和表現層。DCS操作站層，是系統的最底層，對于本系統來說，即橫河等DCS控制系統；數據庫層，是數據采集及存儲層，負責采集DCS等裝置的實時生產數據及歷史數據存儲；應用層，是系統的功能層，所有功能都在這一層中，包括系統中的DCS流程圖顯示、歷史趨勢、實時報警、各種應用報表等功能；表現層，即實時數據庫應用系統的客戶端，系統的最終用戶，包括廠內辦公室的技術管理人員、調度室技術管理人員、總部的領導等辦公網內用戶。
4.應用功能
基于實時數據，主要實現以下功能：

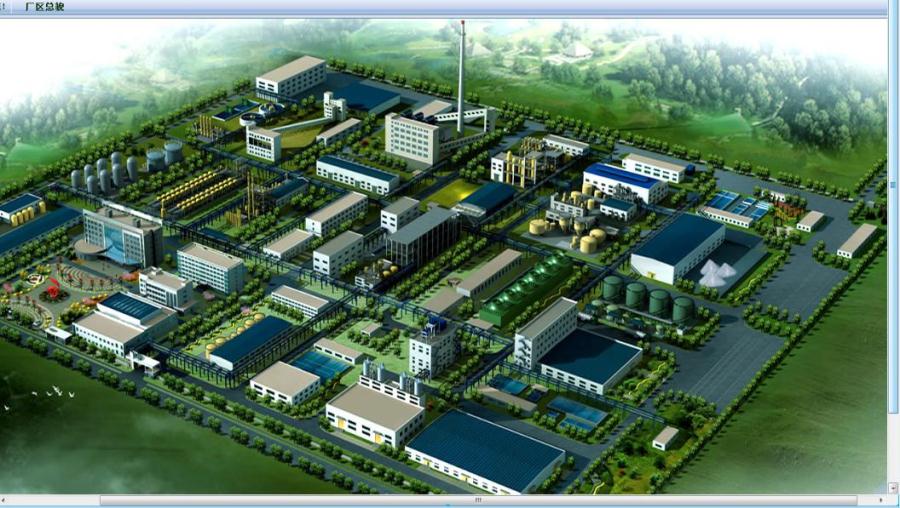

廠區總貌

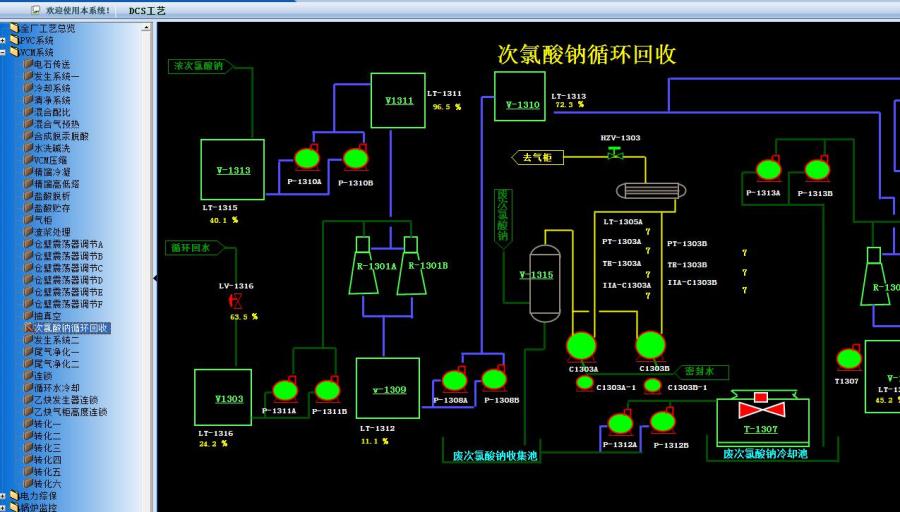

裝置DCS工藝流程

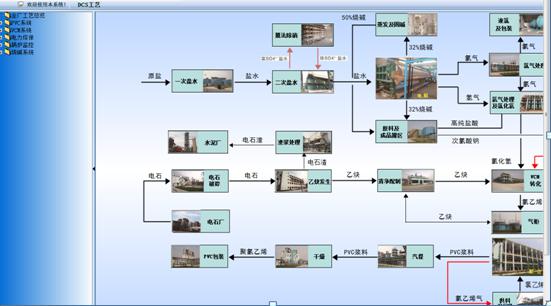

點擊進入后，首先是全廠工藝總覽，左側為全廠DCS工藝流程導航，可點擊查看各生產裝置的不同生產工藝流程，實時查看生產數據等。

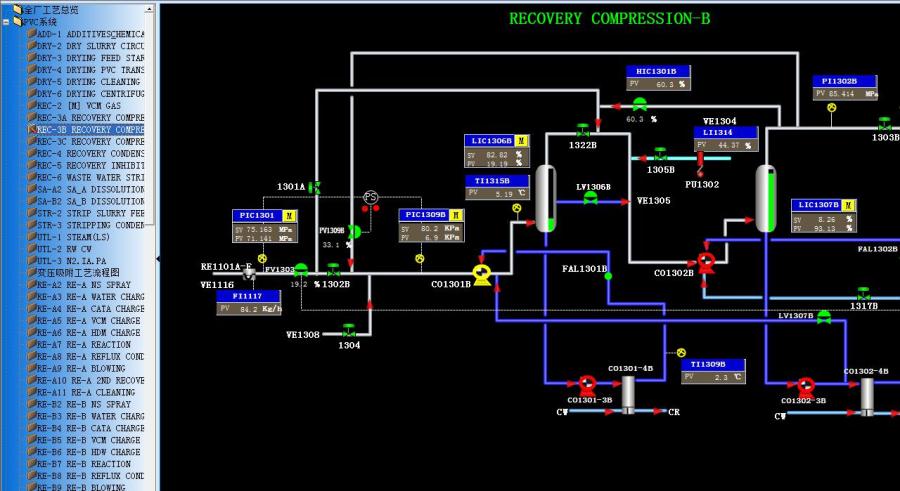

VCM裝置
PVC裝置

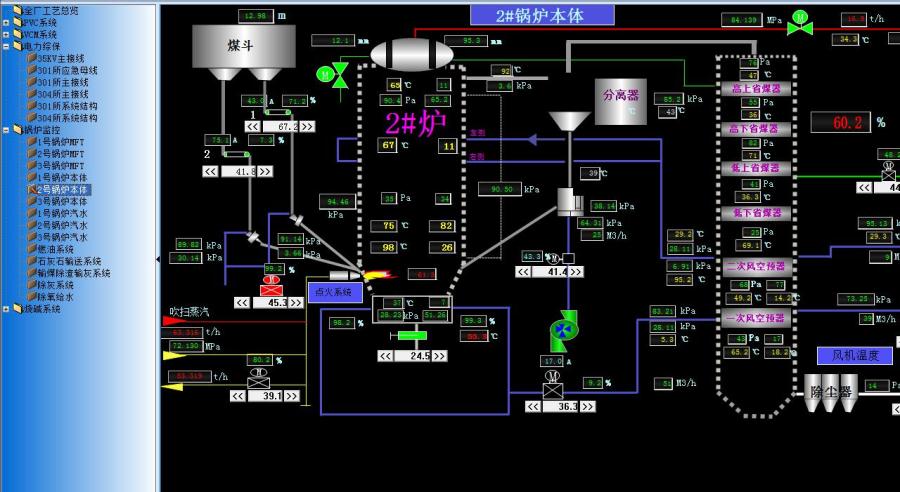

鍋爐裝置

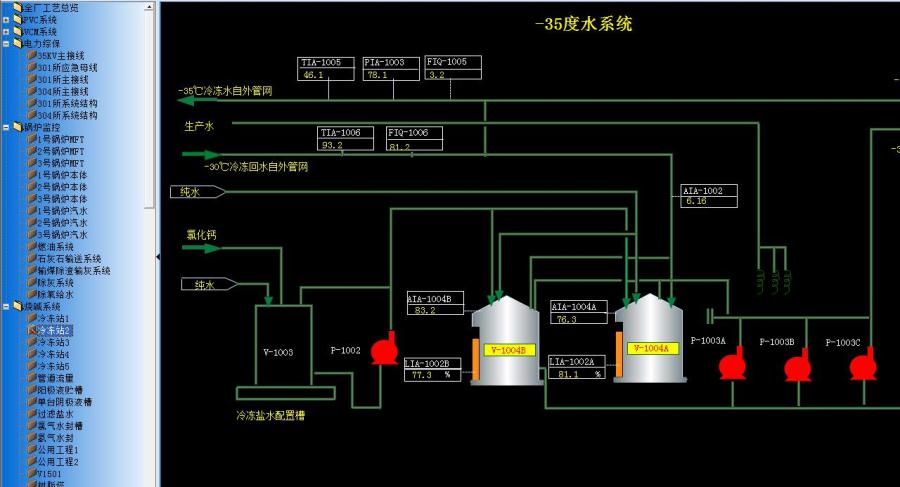

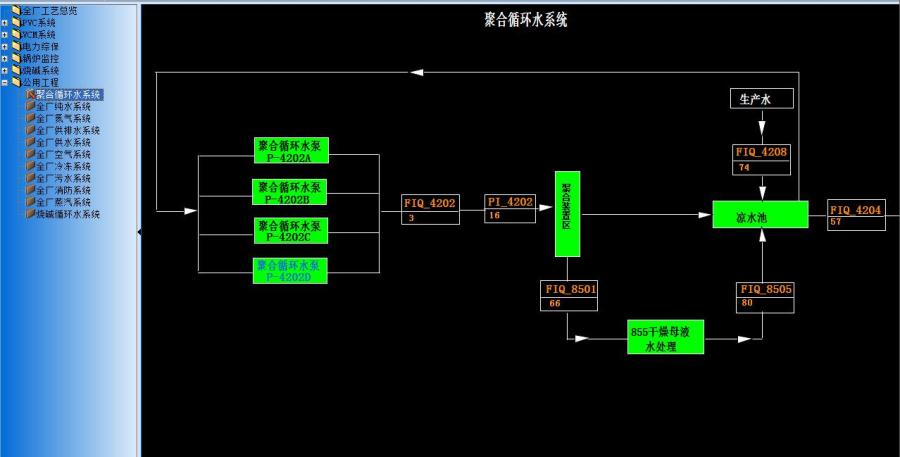

公用工程：
實時數據
以報表形式顯示各裝置實時數據，更直觀。

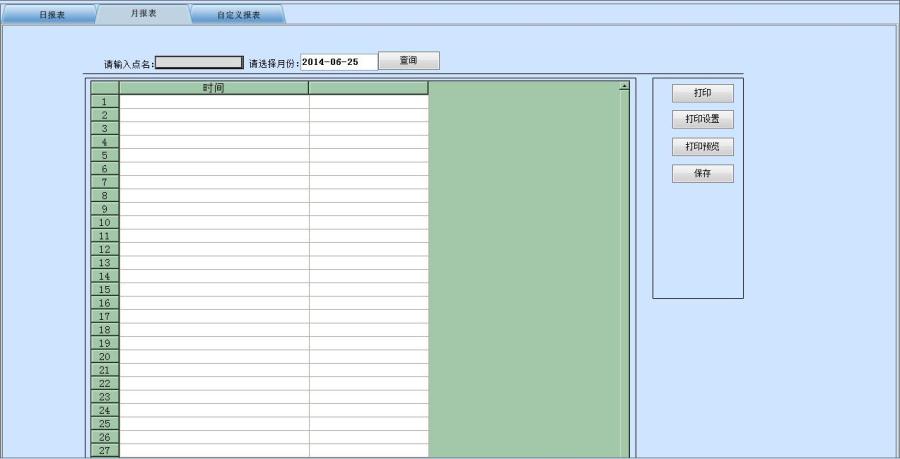

歷史數據
系統提供歷史報表，可直接輸入點名，并選擇時間來查詢歷史數據。

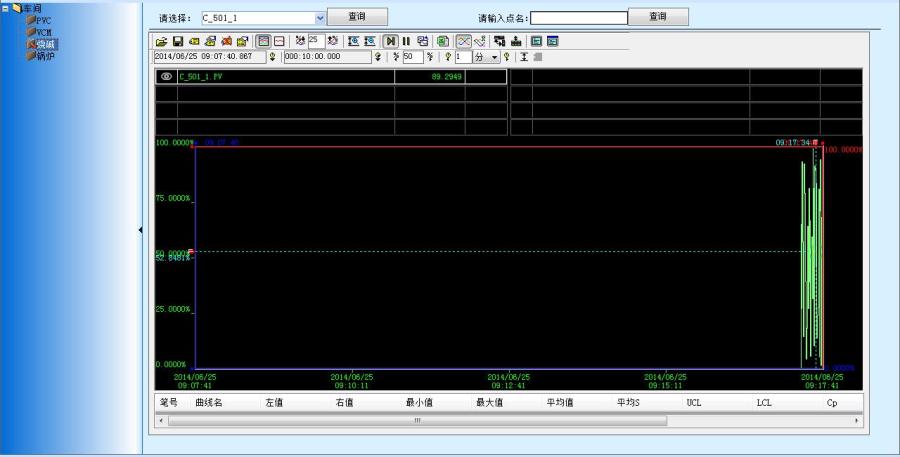

趨勢曲線
可在下拉框直接選擇點名進行查詢，也可直接輸入點名進行查詢。
報警查詢
選擇區域，查看歷史報警信息

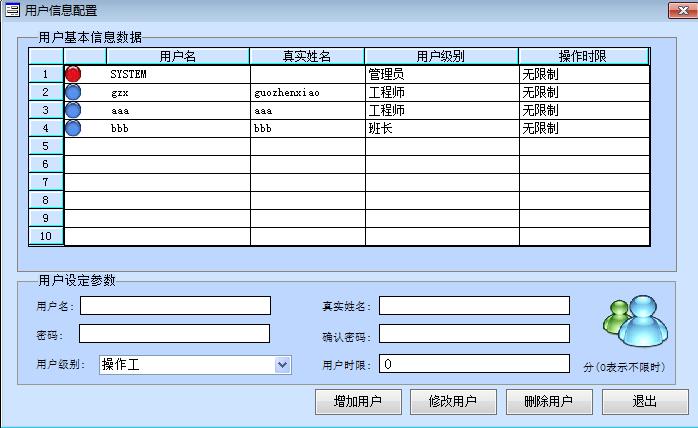

用戶管理
系統管理員通過此功能，可以在系統運行的時候分配或臨時分配系統權限，可修改、增加、刪除。
5.系統效益
搭建全廠實時數據平臺，將全廠實時數據保存起來，為全廠實時數據應用提供數據基礎；建立一套統一、開放、集成的一體化實時數據庫平臺，并提供基于實時數據庫的生產運行監控功能，實現對企業生產運行動態和實時跟蹤，實現調度管理系統實現與集團總調度室的聯網；通過本項目的實施，最終可使生產經營管理者能夠及時、準確地獲取生產相關數據，提高決策科學性，從而避免或減少因決策失誤而造成的經濟損失。
