[摘要]：

隨著工業企業自動化技術的發展，“金立石儀表”以其可靠性、靈活性、優良的性能價格比、使用方便等特點在工業控制領域迅猛發，得到了越來越廣泛的應用。其中XM系列儀表具有一定代表性。本文作者站在使用者的角度詳細的介紹了紫金橋軟件與金立石儀表XM系列進行通信的過程。

[關鍵詞]：紫金橋、金立石、組態軟件、XM系列

本文主要結構如下：

1、測試儀表與計算機的通信

2、在紫金橋軟件中定義設備

3、設置需要采集的儀表信息

4、畫面數據展示

5、修改儀表數據

測試儀表與計算機的通信

當初次使用金立石儀表與計算機通訊連接時，應首先使用串口通信軟件進行測試，目的是為了驗證儀表與計算機通訊的鏈路是否正常。

具體測試步驟如下：

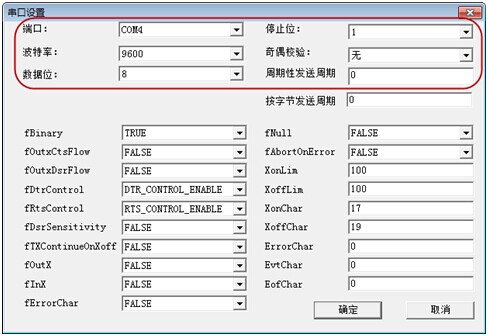

第一步，打開通訊測試軟件進行相應的設置。確保測試軟件的設置要與檢測儀表的通訊地址(參數Addr)、波特率(一般為9600)、通訊連接線與計算機的通訊接口（COM口）等都必須是一致的。如下圖所示：

第二步，發送與接收數據。 假設，通訊地址為“1”時，發送的命令是：8181520000005300。此時儀表的測量值為0，LOC值為808，儀表將返回以下數據00 00 00 00 00 00 28 03 53 00；

注：數據包采用16位二進制數傳輸，低位在前，高位在后。

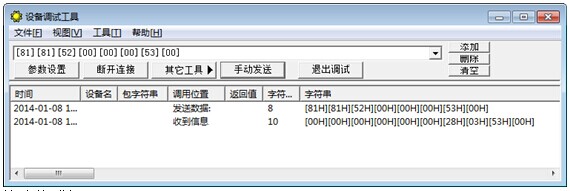

測試結果，如下圖所示：

協議格式如下：

CRC校驗碼

讀指令的CRC校驗碼為：52H＋Addr + 要讀參數的代號。

寫指令的CRC校驗碼為：43H＋要寫的參數值＋Addr + 要寫的參數代號。

在紫金橋軟件中定義設備

如果儀表與計算機通信正常后，再按照下列步驟使“紫金橋軟件”與儀表建立連接。具體如下：

第一步：雙擊Real圖標，啟動紫金橋軟件。如下圖所示：

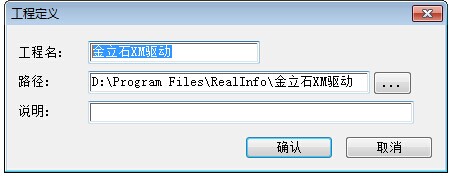

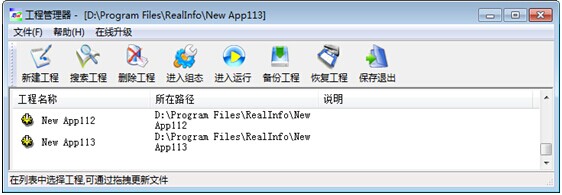

第二步：點擊“新建工程”，可以修改工程名、存盤路徑、說明。修改完成后點擊“確認”。如下圖：

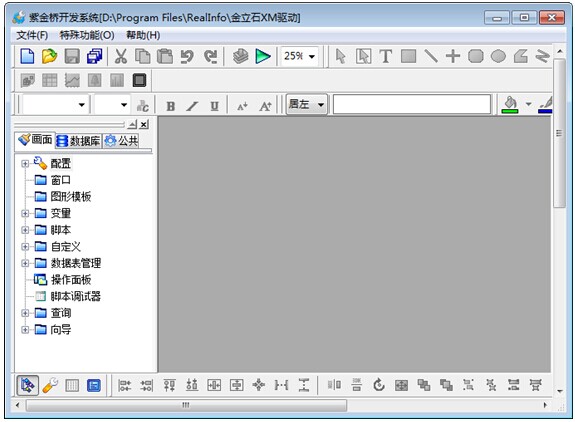

第三步：點擊“進入組態”圖標，如下圖：

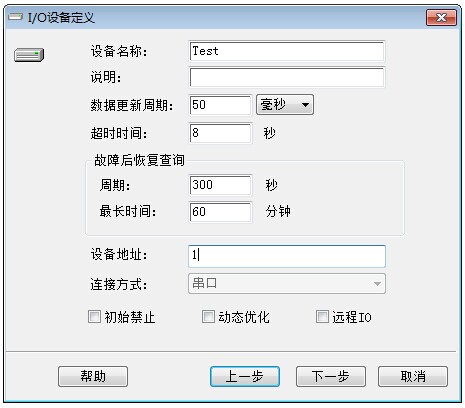

第四步，雙擊“數據庫\設備組態\智能儀表\北京金立石儀表\金立石XM系列”，彈出設備定義對話框，如下圖：

填入自己容易記憶的設備名稱，設備地址根據儀表的“Addr”參數確定（兩

者必須相同）。通過儀表的設備地址和“紫金橋”系統的設備地址來區分同一通信網絡中不同的儀表。如果不正確設置設備地址將造成儀表與計算機的通訊失敗。

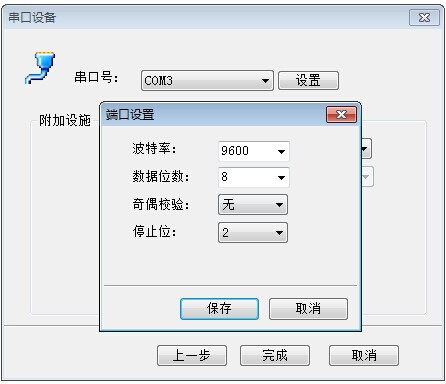

第五步：點擊“下一步”，選擇相應的串口，點擊“設置”，彈出如下圖所示窗口，設置完后，點擊“保存”。（波特率根據儀表bAud參數確定，兩者相同。數據位8位，奇偶校驗無，停止位2位）。

第六步：點擊“完成”按鈕，就完成了設備名稱為“Test”的定義。如下圖：

設置需要采集的儀表信息

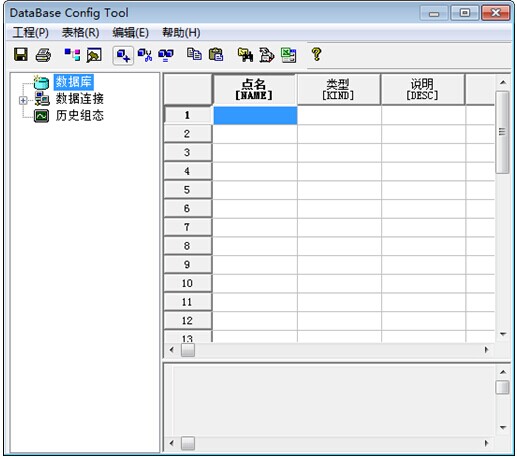

第一步，雙擊“數據庫\點組態”，彈出下圖所示對話框。

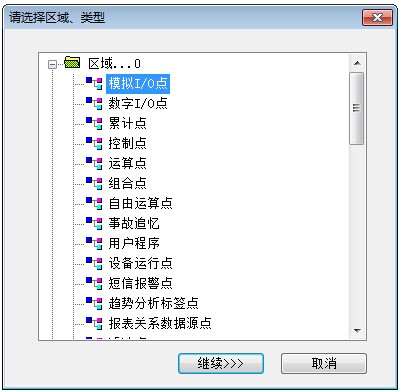

第二步，點擊工具欄“”圖標，或雙擊任何一個單元格，彈出下圖所示窗口：

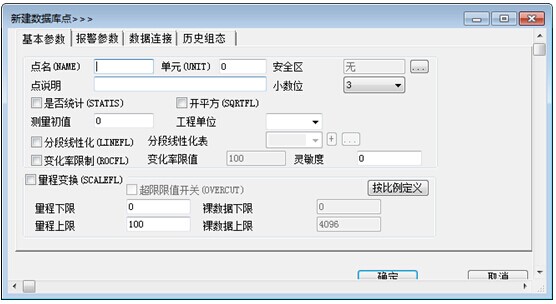

選擇“模擬I/O點”，點擊“繼續”，彈出下圖所示窗口：

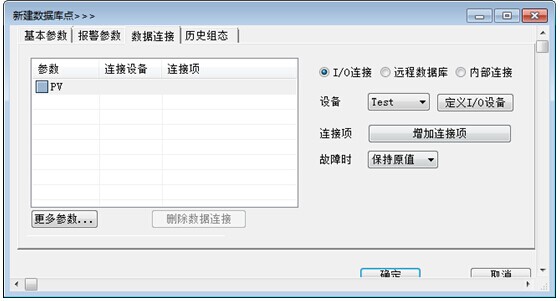

在“點名”欄填入自己容易記憶的點名稱（假設點名為：JinLiShi）。填寫完成后，點擊“數據連據”標簽頁，在這里具體定義要采集儀表的何種參數，如下圖所示：

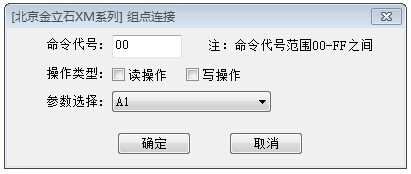

在“設備下拉框”中選擇設備名稱，點擊“增加連接項”按鈕，彈出“【北京金立石XM系列】組點連接”窗口，如下圖：

在“命令代號”框中輸入要采集的參數的通信地址（以XMT儀表為例，如要采集AL1參數值，則在框中輸入01即可），再點擊選擇參數可選擇“A1”、“A2”、“A3”、“A4參數數值”（當要采集實際需要的儀表參數數據時必須選中該項，由于每種儀表所對應的“A1、A2、A3、A4參數數值”的含義不同，具體使用時請參照說明書進行配置）；設置完成后點擊“確定”按鈕。

這里以XMT儀表為例,首先在“命令代號”欄里輸入“01”（只輸入“01”，不需要輸入“H”），查說明書的參數速查表示該通信地址表示“AL1”,因為該支持在計算機上對其進行讀寫操作,可將上面的“讀操作”和“寫操作”都選中。參數選擇“A1”，小數點位數我們保留3位小數。設置畫面如下圖：

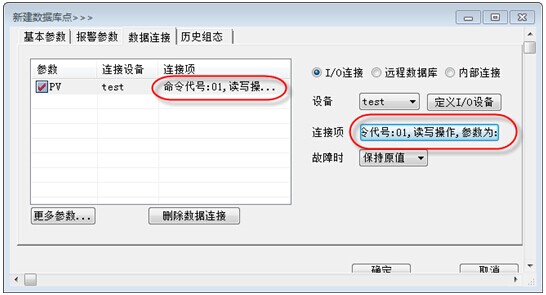

設置完成后，單擊“確定”按鈕。如下圖：

如果需要采集多個參數時，請重復該步驟，最后點擊“保存”按鈕。

注意：當連接的儀表是“XMJB溫 溫溫 溫度壓力補償流量積算儀”，并且需要采集補償后流量值、累計流量值、溫度和壓力值時可在在“命令代號”框中輸入“FE”通信地址（僅適用于XMJB儀表），在選擇參數欄中將會出現 “A1”、“A2”、“A3”、“A4”、“A5”可供選擇。（需要采集該儀表其他參數時同XMT儀表）。如下圖所示：

到這里，我們就配置完了數據連接。也就是說，配置完成了組態軟件與儀表的通信連接。

畫面數據展示

進入紫金橋開發系統，雙擊“畫面\窗口”，建立一幅畫面，如下圖：

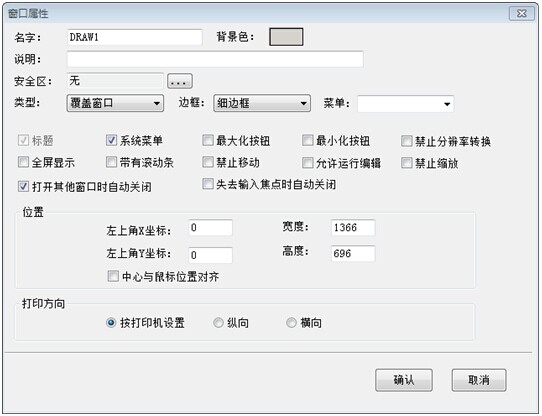

雙擊后彈出下圖窗口：

設置完成后，點擊“確認”按鈕，進入下圖所示畫面：

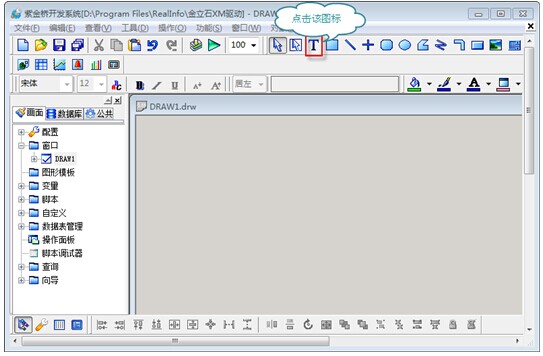

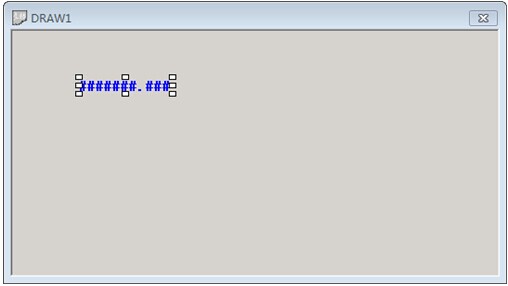

點擊工具欄上的“”圖標，接著在新建的畫面上點擊一下，并輸入內容：“#######.###”，如下圖：

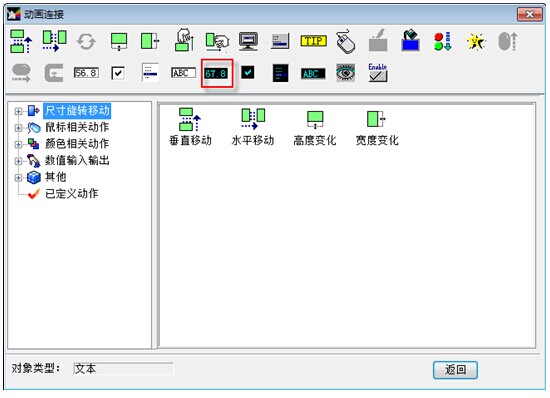

雙擊上圖選中的內容，彈出下圖所示畫面：

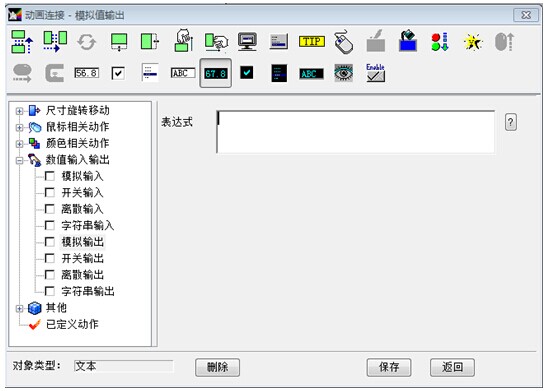

點擊上圖紅色框內的“模擬輸出”圖標，畫面變成下圖樣式：

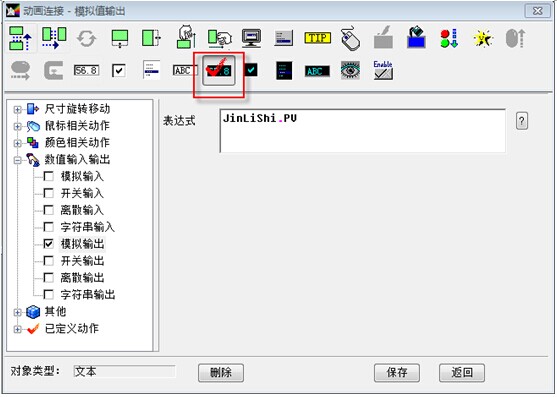

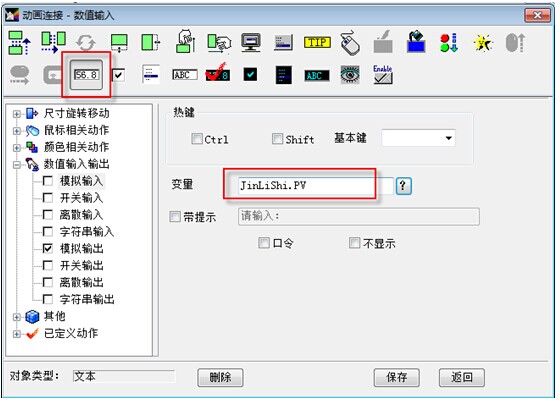

在此輸入需要顯示的點參數，如：JinShiLi.Pv，點擊“保存”，如下圖：

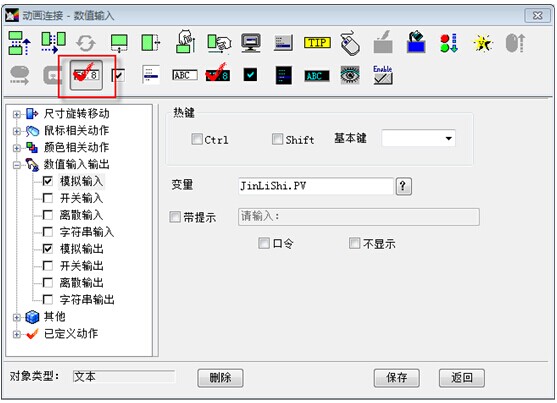

點擊上圖紅色框內的“模擬輸入”圖標，如下圖：

點擊“保存”按鈕，畫面變成下圖所示樣式:

點擊“返回”按鈕。返回到主畫面，如下圖：

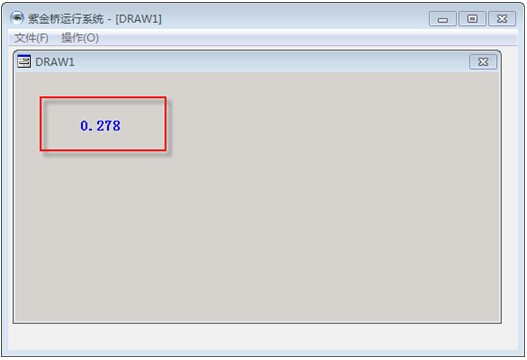

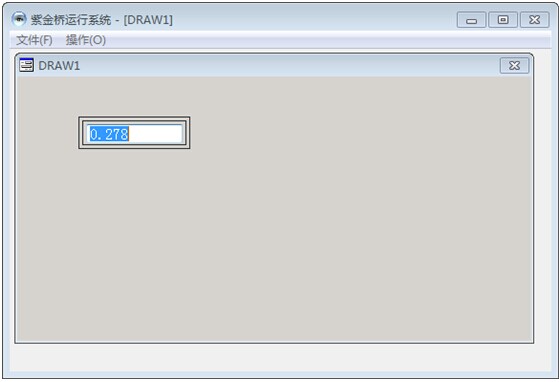

點擊上圖中紅色框內的“運行”按鈕，運行后的畫面如下圖所示：

從上圖可以看出，在XMT儀表中,“命令代號”為“01”（查說明書的參數速查表示該通信地址表示“AL1”）,參數為“A1”的值是“0.278”，所以畫面顯示的為“0.278”。

修改儀表數據

點擊上圖紅色框內的數字，可以對儀表數據進行修改。（注：修改儀表數據的前提是，必須在數據連接配置時，把“寫數據”復選框選中）。
