一、
系統架構
本系統采用紫金橋監控軟件為電能后臺監控系統，通過智能儀表和微機保護對變電所的各項電氣參數進行采集監控和測量統計，并通過開關量輸入、輸出模塊對斷路器、隔離器等狀態信號、故障信號和斷路器的分合動作進行在線控制，這樣既能保障設備的安全正常運行，又能提高能源的使用效率。
采用網絡化、智能化的電能監控系統，可以實時顯示變電所內用電設備的電壓、電流、功率、功率因數、有功電度和無功電度的各項電能數據，以及分合閘、報警等實時狀態信息；可以查看歷史趨勢，可以設定和記錄各項參數的報警值，可以即時打印各類報表，便于故障檢修減輕工作量。
系統采用分散、分層、分布式結構設計。整個系統分為三個層次：現場監控層、通訊管理層和系統管理層。
現場監控層：所有監控單元相對獨立，按一次設備對應分布式配置，就地安裝在開關柜回路內，完成電量參數采集、監測和通信等功能，同時具有動態實時顯示開關設備工作狀態、運行參數等功能。監控單元與開關柜溶為一體，構成智能化開關柜，經RJ45通信接口接入現場總線。
通訊管理層：由數據通訊網關設備完成監控層和管理層之間的網絡連接、轉換和數據、命令的交換，通過以太網將設備電量參數傳輸?shù)焦芾韺樱_(dá)到信息資源共享。
系統管理層：由監控工作站、打印機、UPS電源等組成。監控工作站采用高性能計算機，選用專業監控軟件完成變配電系統的全部監控功能，系統軟件基于多進程、多任務Microsoft Windows NT/2000中文操作系統。
變配電數據通過現場監控層進行分散采集，經過變配電通訊管理層的協議轉換，最終由系統管理層實現集中的管理。

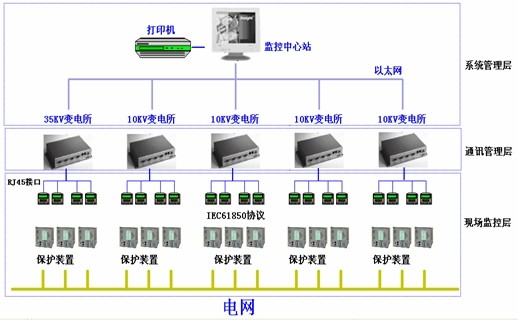

系統結構圖如下所示：
二、
系統功能
1、
保護功能：
1>
專用裝置保護實現保護功能，當達到限值時由保護裝置自動跳閘；
2>
上位機實現保護功能，當電力參數達到設定的限值時，由上位機通過開關量輸出模塊給斷路器一個跳閘的信號來實現；
2、
遠程監控功能：
1>
現場監控層（網關）通過智能電量表對供電線路上電力參數的采集與通訊功能，將線路運行參數上傳。
2>
管理監控層（主機）通過TCP/IP對網關傳遞過來的電力參數進行統一的調度、管理，使得監控工作站的邏輯判斷有了可靠、準確的依據。

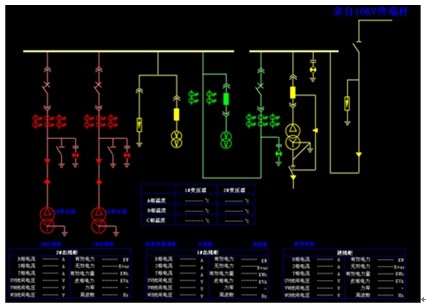

1、 顯示配電系統主接線；
2、 動態刷新顯示電氣測量參數、運行參數等儀表提供的各類參數；

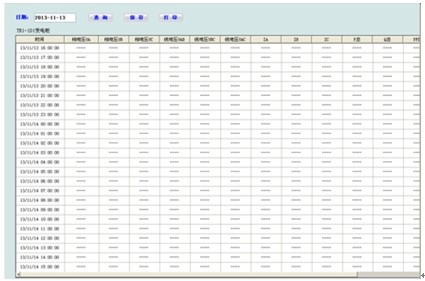

3、 實時報表分區顯示供電線路電流、電壓、電度等參數；
4、 對系統設定的報警條件滿足時是產生實時報警；
5、 對發生過的報警情況實現歷史查詢；

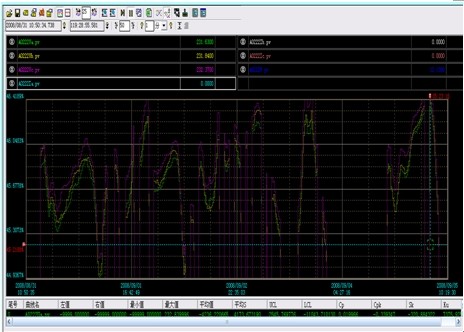

6、 查詢顯示打印歷史事件、實時曲線、歷史曲線；
7、 召喚顯示打印日、月、年運行報表和電量統計報表。
3、
報警、故障處理
在發生故障情況下，可以按照供電線路實際運行情況與系統供電安全運行條件要求的邏輯功能進行自動判斷，通過對線路電力參數的監測，實時分析線路供電安全性，當任何參數不符合所設定的初步范圍時，系統可提示報警，并可對斷路器的開關直接進行跳閘動作。
1>

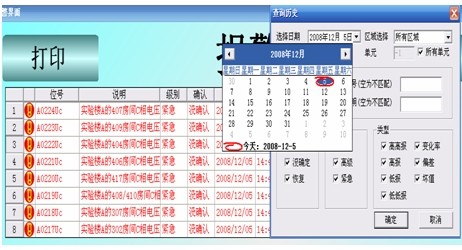

事件報警和記錄功能
當出現遙測越限時，系統屏幕報警框內顯示報警內容，報警記錄可記錄報警發生的時間和報警內容，操作員確認信息和時間，報警恢復的時間。所有報警事件可打印記錄和寫盤保存。
2>
操作和記錄功能
操作人員可通過監控工作站對電量參數的報警限值進行修改操作，系統具有嚴格的密碼保護系統，修改操作具有操作權限等級管理功能，操作時刻及操作類型進行記錄，自動生成操作記錄，并將記錄存盤。
4、
配電信息化

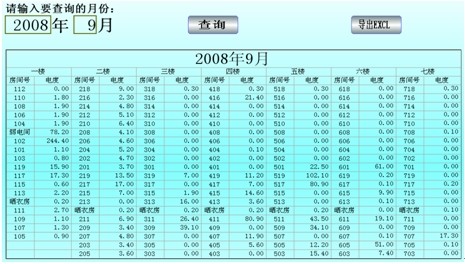

可以將配電信息以圖形化的方式顯示在監控工作站，監控工作站可以把日常管理工作中的各項分別納入到系統數據庫中，來完成遠程實時抄表，報警記錄、電力運行參數的統計、報表的生成及打印等各項工作。
5、
系統設備檢測功能
系統具有良好的設備狀態檢測功能，能在線檢測設備運行狀態和通訊狀態，當發現異常及故障時能在監控工作站中及時提示操作人員。
6、
安全措施
為保證系統的安全性，系統可根據監控工作站中不同功能用途設置相應大權限，權限之外使用資源不予準許；可設置系統操作員、系統工程師、外部有關人員等多級的操作權限，并且能為不同的人員設置不同的口令或密碼。
三、
系統的性能特點
1、系統的開放性

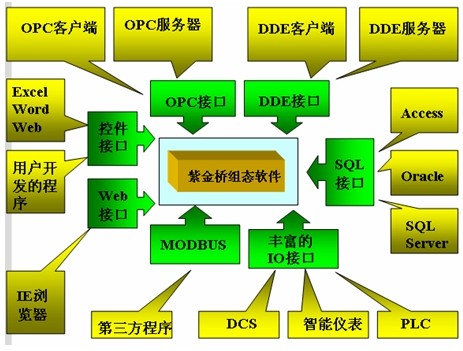

系統支持軟件平臺包括操作系統、數據庫管理系統、網絡通信規約、應用軟件及其開發環境。系統支持軟件平臺具有符合開放的系統結構體系。系統不僅滿足變電站當前的需要，而且還能滿足將來能容易地擴展其功能和規模的需要。
2、系統的安全性
系統采取措施確保數據存取、系統配置和其他在系統上操作的安全性。各種正常的在線、離線操作不會引起系統崩潰。
在線維護處理，在不中斷和干擾系統正常工作的情況下進行。
系統的特權操作者必須是系統管理員，其他操作者的存取、操作權限只能由系統管理員授予。
3、系統的容錯性
系統軟、硬件設備具有良好的容錯能力，當各軟、硬件功能與信息采集設備單元的通訊出錯，以及當運行人員或工程師在操作中發生一般性錯誤時，均不引起系統的主要功能喪失或影響系統的正常運行。對意外情況引起的故障，系統具備恢復能力。
