關鍵字：紫金橋監控組態軟件、醫院供熱、遠程監控

背景

在中國，醫院的能耗是一般公共建筑能耗的1.6-2倍。在醫院的能源消耗中，熱消耗和電消耗是最大的兩部分，許多北方醫院供熱消耗超過總能耗的50%以上。

通過對21家北方醫院的熱能耗數據進行分析發現各醫院能耗差異較大，能耗高的醫院約為能耗低的醫院的5.5倍，說明醫院在供熱方面有很大的節能空間。根據分析結果，高能耗的醫院基本存在如下幾個方面的問題：

1、人工定時巡檢，費時費力,效果差。

2、由于人工巡查和處理的局限性，滯后性，只能對故障事后處理，不能對設備故障和系統隱患做出預警，常因小問題影響正常供暖并造成設備的損壞。

3、可實現人工看天調節供暖，但過度供熱，供給不足情況依然嚴重，供熱效果差，浪費大量能源。

4、設備冗余量大，能耗高。

5、網內供暖水力不平衡現象嚴重，供暖質量不穩定，遠熱近冷情況嚴重。

6、依靠人工控制的鍋爐，燃料燃燒率低，換熱效率低，耗能且污染嚴重。

供熱監控系統能夠為醫院做些什么

1、提高管理水平提供可靠的供暖保障：對各種供暖熱源工況數據實時采集，并按控制工藝智能處理，對設備損壞，異常故障可進行預警及實時報警。

2、均衡供暖，創造更舒適空間：在保障供暖安全，供暖功能的前提下，提高了供熱質量，減少了溫度波動，使供熱更舒適。

3、節能減排：通過按需產能，按需耗能，氣候補償，分時分溫，恒壓差，恒溫差供水等控制工藝，避免過熱供給，不平衡供熱現象，在保證舒適前提下，可節熱15-25%,節約用電30-50%。不但有效提高供熱效率，還節約大量人力。

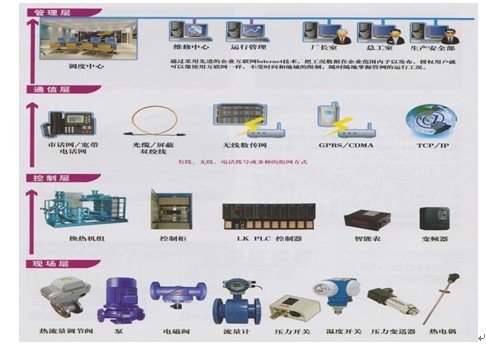

架

系統功能

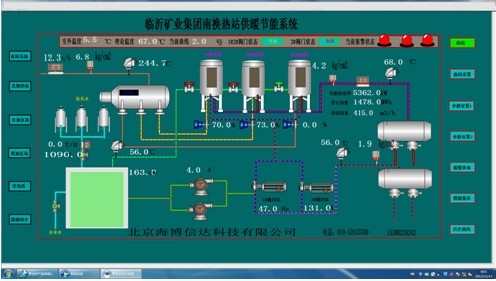

1、運行工況實時監控：對系統內各個換熱站相關的各種工況數據事無巨細，均實時收集，并聯網上報到總控系統，做到系統工況盡在掌握。

2、流程化的操作：無人值守換熱站一個最重要的特點是程序化的操作流程，操作間的互鎖，以保證操作的正確性。

操作間的互鎖：要打開汽閥，前提是要打開循環泵，壓差，水流，正常后方可，而打開循環泵，前提是要先開補水泵，且補水泵出水壓力正常，要打開補水泵，必須水箱水位正常，否則得先補水。所以系統一鍵開機的順序就是系統監測各點正常后，啟動補水泵，出水壓力達標后，啟動循環泵，壓力正常后，緩慢打開一次網汽閥，到系統期望溫度，期間有任何問題，進入到問題處理流程，直到報警或是人工干預。

系統在操作工藝的調試上對操作間的關系予以充分的考慮，系統有一鍵開機，一鍵關機，故障自動處理功能，同時具有手自一體兩備，特殊情況下可實現全手動操作。

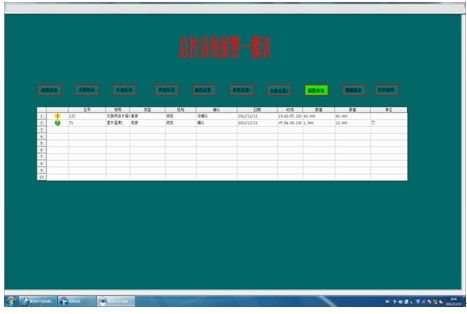

3、完善的故障報警

換熱站監控系統通過對各運行參數的分析，對運行中發生超壓，失壓，泄漏，停電，設備故障等情況發生時，能及進進行診斷和自動操作保護，通過現場聲光，向監控中心發送報警信號，拔打手機，發送短信等三級報警的方式告知相關人員。

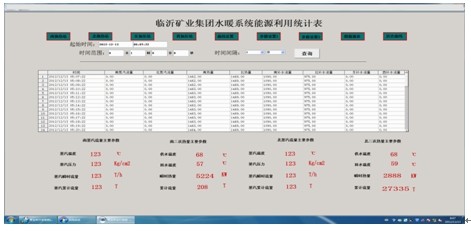

4、個性化的數據報表

系統可根據需求定制各種報表，便于管理人員對供暖情況做出分析和總結。

5、高級應用

由于數據收集的全面性，數據統計分析出更多功能：如蒸氣熱能轉換率，單位面積功耗曲線圖，階段能耗分析等，從而為供暖工藝調整和企業經營做數據上參考。

總結

    本系統已經在實際項目中應用，經過一個供暖季的運行，系統做到了故障早預警，供暖無異常中斷，真正實現了無人化值守，提高了供暖管理水平，節約了大量人力資源。雖然本供暖季平均氣溫較上季偏低，但仍取得了良好的節能效果，其中蒸汽用量節約15%，用電節約20%，體現出系統節能方面的巨大作用。
