一 前言
管理信息系統（Management Information System，簡稱MIS）是一個以人為主導，利用計算機硬件、軟件、網絡通信設備以及其他自動化設備，進行信息的收集、傳輸、加工、儲存、更新和維護，以企業戰略競優、提高效益和效率為目的，支持企業的高層決策、中層控制、基層運作的集成化的人機系統。
目前為了滿足自來水公司能夠及時了解水廠的生產數據和水質信息，同時提高水廠對設備的管理水平，通過紫金橋軟件構建MIS系統，并提出解決方案。
二 設計原則
2 穩定性：采用當前先進成熟的技術和通用性較強的軟件產品；
2 實用性：合理配置和選取合適的產品型號，使整個系統穩定、可靠和成本節約；
2 方便性：完善的管理系統，用戶操作方便直觀；
2 可擴展性及易維護性原則；
2 開放性：為保證各供應商產品的協同運行，同時考慮到投資者的長遠利益，本系統必須是開放系統。
三 系統架構

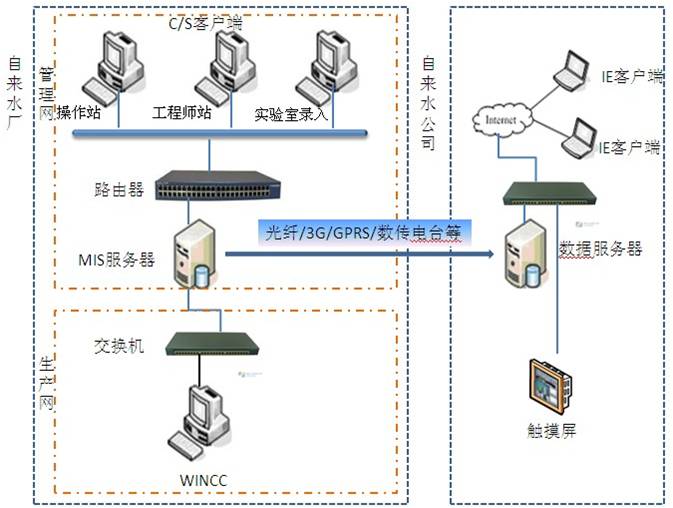

根據實目前情況，設計系統架構如下圖所示：
從物理結構上分兩部：水廠和自來水公司。
水廠與自來水公司通過有線或無線網絡的方式進行數據交互。水廠采用兩層網絡架構，生產網和管理網隔離的方式。通過生產網完成生產數據的采集，通過管理網構建C/S架構，完成所有生產數據和設備信息的匯總、管理、存儲和上傳。自來水公司采用B/S架構，客戶端通過IE瀏覽水質信息和生產數據。
三 功能簡介
1．功能概述如下：
◆HMI實時監測生產數據,以圖表的形式展現。
◆對參數超高或超低報警,通過多樣化的告警形式，如短信、文字、語音提醒、彈出窗口等方式提示，或者按照系統預先定義好的設置自動將相關報警信息發送至遠程相關人員（需采用短信模塊）。
◆可集成各種控制功能，如泵和閥門控制,參數的設定等；
◆可進行歷史數據查詢，顯示變化曲線，并可根據歷史數據完成各種統計報表或日、月、年報等；
◆可對設備進行在線管理，運行狀態、是否故障、運行時間等；
◆可建立設備臺賬，對全廠所有設備按類型、編號、所屬部門等進行管理，可增加、修改、刪除設備等；
◆可建立設備維修檔案，對設備的維修情況進行記錄和跟蹤等；
◆可建立設備檢修計劃，到期提醒，提高設備運行效率和利用率等；
◆可通過網絡采用IE瀏覽器進行WWW遠程訪問。
2．?dāng)?shù)據采集
水廠MIS服務器用于存儲生產數據、水質信息、設備相關信息，同時將生產數據和水質信息上傳。MIS服務器通過生產網采用OPC通訊方式采集WINCC系統里的生產數據。管理網配有3個C/S客戶端，分別放置在領導辦公室、操作員站和實驗室。領導辦公室具有全部操作權限可以對生產數據和設備信息進行管理；操作員站只能查詢相關水質信息和設備信息的錄入、查詢、檢修計劃制定、維修記錄填寫和查詢等。實驗室具有水質測試原始數據錄入和查詢功能。
實驗室是把水質測試原始數據進行人工錄入，保存到關系庫數據庫的數據表A中。領導辦公室主要功能是對水質測試結果進行檢查和修正，然后把最終的數據保存到關系數據庫中,形成修改后的數據表B。
自來水公司數據服務器通過有線或無線的傳輸方式獲取自來水廠MIS服務器存儲的生產數據以及數據表B,通過圖表進行展現，ua把相關畫面進行WEB發布，授權客戶端可以通過IE瀏覽器瀏覽水質信息和生產數據。
3.功能描述
3.1實時監控
通過組態生成HMI人機界面，實時監測生產數據，技術人員可通過數據分析設備的運行情況，并做參數的調整下發給設備。有現場設備出現故障，技術人員可通過人機界面查看數據，分析問題，解決問題。
3.2曲線分析
通過曲線對關心的重要數據進行顯示，形象的看出數據運行的軌跡,了解設備運行情況,并可通過歷史曲線功能查看歷史數據,便于技術人員對數據的統計分析,合理的調整運行參數。
3.3報警故障記錄
各設備出現故障時，系統會通過提示信息和聲音報警提示。同時還具有報警記錄查詢功能，可查詢以前設備的報警情況，便于設置的維護。
3.4安全管理
本系統具有用戶管理機制，不同的用戶有不同的安全權限，只有授權用戶才能訪問授權的數據和畫面，保證數據的安全性。不同的用戶具有不同的權限，只有具有相關權限的用戶才能進行相關的操作。
3.5數據報表
報表記錄了設備運行參數、實驗數據，技術人員可以查詢，便于合理的統計分析，報表可以打印和以EXCEL格式保存。
歷史報表對一些重要數據以報表的方式查詢顯示,可輸入開始時間和結束時間來查詢一段時間的數據運行情況,直觀的分析設置參數信息,并可打印保存和導入EXCEL中分析。
3.6 設備臺賬管理
將設備按編號、描述、安裝位置、生產廠家、投運時間、檢修時間等進行錄入，建立完整的設備檔案。可按相關條件查詢：如編號等單一條件查詢和多個條件復合查詢。
3.7 檢修計劃
對每臺設備建立檢修計劃，到期自動提醒,當天需檢候的設備數量，已完或未完成檢修設備數量，同時對需要臨修設備的提醒。
3.8 維修記錄
相當于為每臺設備建了一個病歷檔案，可了解設備的故障和維修情況。
3.9網絡結構
服務器/客戶端模式
對于公司的一些重要部門采用C/S模式
采用純客戶端方式，客戶端無須組態
啟動后自動和服務器同步
歷史數據緩存功能加快歷史訪問速度
畫面第一次下載后，每次比較只下載更新過的圖片或數據，降低網絡負荷
Ｗeb發布和ＩＥ瀏覽
采用系統自帶的ＷＥＢ服務器可以輕松構建Ｂ／Ｓ結構的網絡監控查詢子系統
用戶不用安裝任何程序即可在任意一臺機器通過ＩＥ瀏覽器訪問畫面
在有授權許可的情況下，用戶可以在世界任何地方通過Ｉｎｔｅｒｎｅｔ訪問監控畫面。這樣，技術人員外出，只要能上網就可以查看相關信息。
