“八爪魚”型多點溫度計在光熱發電廠的應用

多維度多點溫度測量
定制方案

1.背景

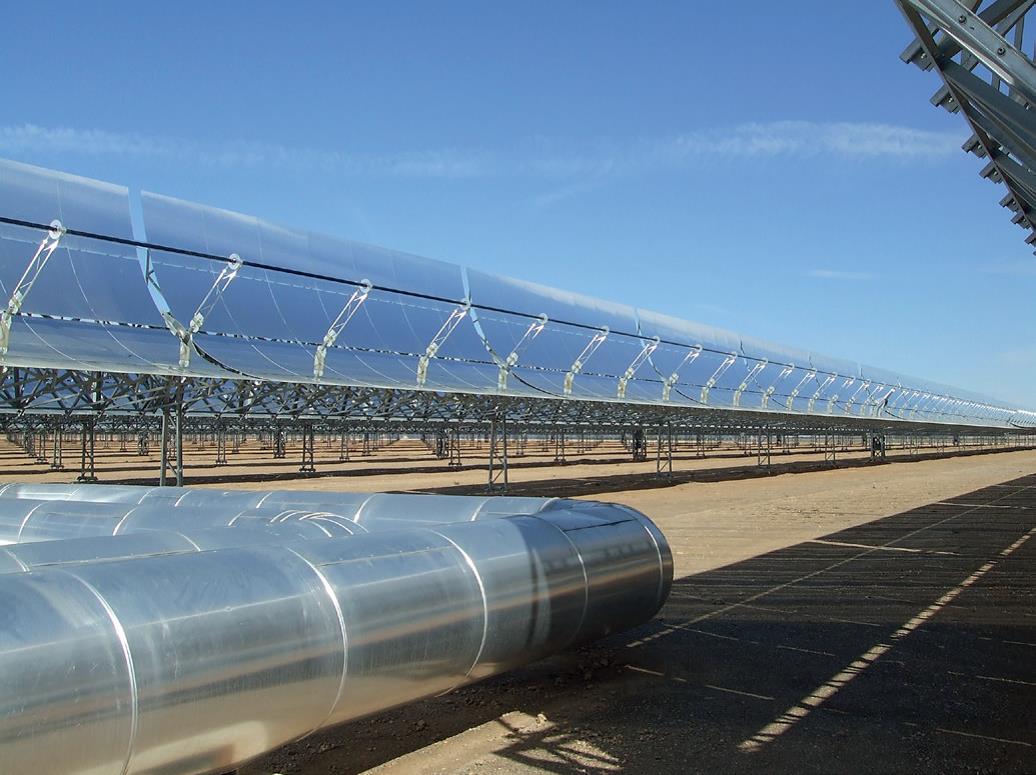

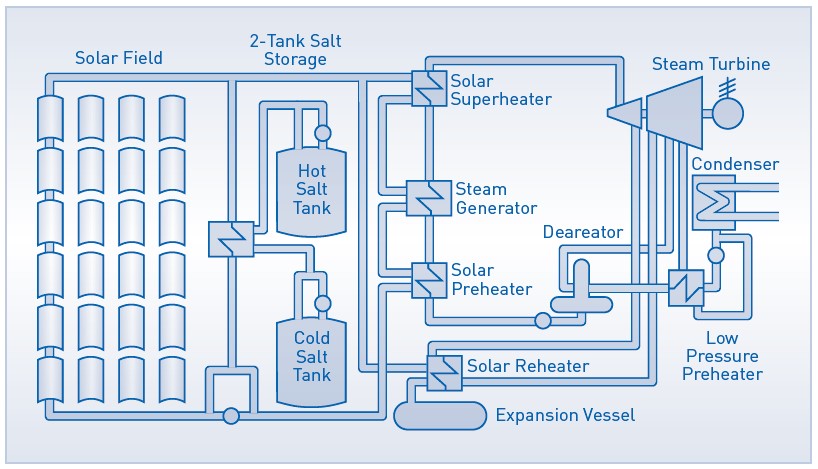

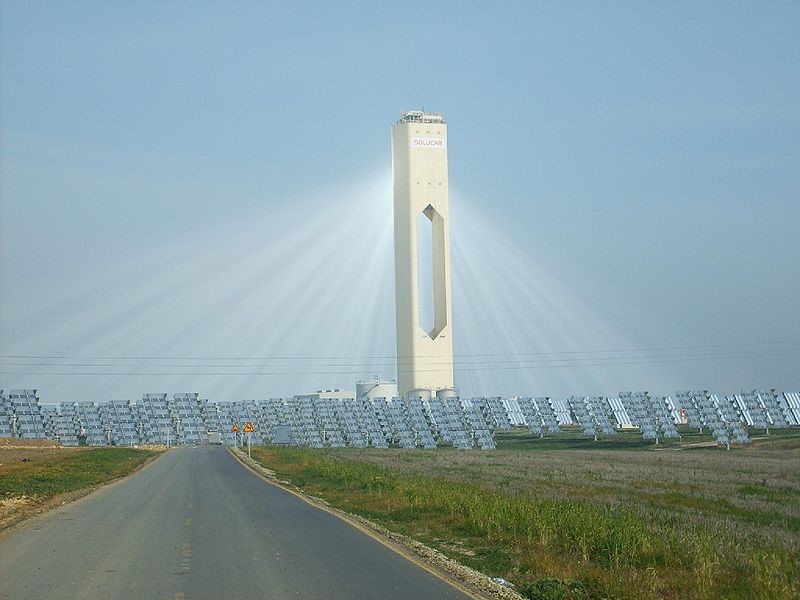

太陽能光熱發電的原理是，通過反射鏡將太陽光匯聚到吸熱裝置，利用太陽能加熱收集裝置內的傳熱介質（液體或氣體），再將水加熱成蒸汽，帶動汽輪機發電。這種形式的太陽能利用還有一個其他形式的太陽能轉換所無法比擬的優勢，即太陽能可以通過水/融鹽/其他儲熱介質儲存起來，在太陽落山后幾個小時仍然能夠帶動汽輪發電。
位于美國埃利桑那州鳳凰城的光熱發電站，是世界上最大的光熱發電站之一，裝機發電量280MW，可供7萬家庭用電，項目投資約53萬美元。

2.測量要求

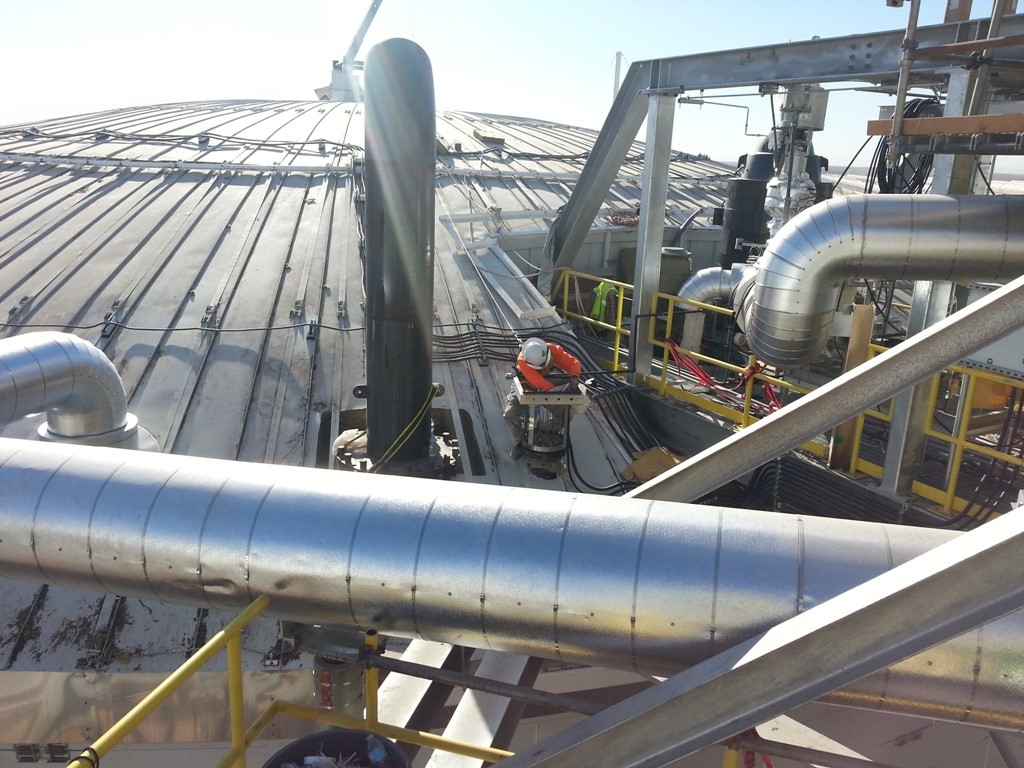

整個項目儲熱部分共設計有1032 個溫度測量點，其中比較重要的測量點有13套多點溫度計，測量的是冷鹽罐（0…121°C），熱鹽罐（0…427°C）內的溫度分布情況。另外，在儲熱及換熱區域的管道上也有很多測量點，要求提供法蘭式的溫度傳感器及整體鉆孔式的溫度傳感器。

3.科隆解決方案
此項目的難點是，不少安裝點需要提供定制的罐內多點溫度測量。
為此，KROHEN INOR為這個項目提供了這樣的多點溫度測量系統。

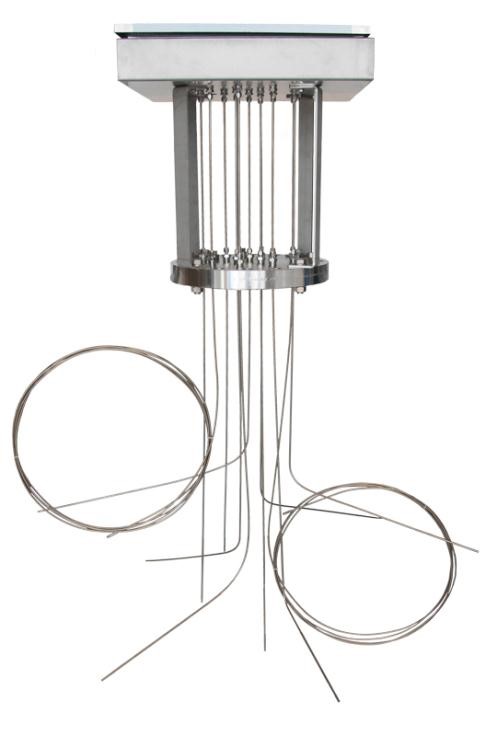

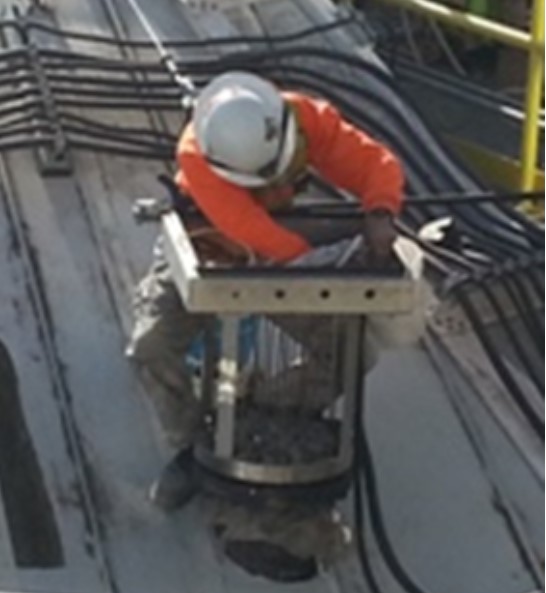

每個溫度點包含了由雙支A級精度PT100繞線熱電阻。提供了總長度達170米的可更換插芯，過程接口為10”300#RJF法蘭，插入深度為3至30米不等，末端配接線盒。

4.客戶利益
項目提供的多點溫度計，完全按照現場那個要求設定定做，滿足了安裝和使用要求。
并且這種多點溫度測量系統優于常規溫度傳感器的一個很大優點，是它具有多測量點，但僅有一個進程接口。此方式，可以測量更大面積或容積，而不會因多個接口和分段處理干擾工藝過程。更少的接口也意味著安裝和維護更方便，降低了成本和工時。
雙支熱電阻傳感器的冗余設計，保證了項目的安全可靠。

5.使用產品
科隆在這個項目中一共提供了1248 個A級精度的PT100 熱電阻傳感器，1248 個溫度變送器模塊，168 個液晶顯示表頭，325 支溫度傳感器，84個接線盒，所有熱電阻傳感器插芯總長度相加有8公里。其中包括13套多點溫度計

OPTITEMP 多點溫度計
熱電阻測量單元：雙支A級精度PT100繞線熱電阻
插芯：總長度170 m
過程鏈接， 10”300#RTJ 法蘭，
插深：3至30米
