前言

    隨著無線通訊技術和測控技術的飛速發展，基于GPRS+ RTU來實現大用戶用電采集，越來越成為一種趨勢。

    大用戶抄表系統實質是一種SCADA系統，即數據的遠程采集監視和控制系統。分為三個部分組成：監控中心、通訊、采集終端。

    監控中心硬件采用工控機，軟件平臺采用最新的組態軟件技術，基于B/S模式，可以通過網絡進行瀏覽。監測中心軟件為用戶提供一個可視化的監測界面。該監測界面讓用戶直觀、方便、快捷地統計各用戶用量電，并完成上位機相應的數據治理功能。

    通訊選用GPRS，利用移動運營商提供的無線網絡平臺實現SCADA，是電力系統現代化的一個重要發展方向。由于GSM網絡的通訊技術已經成熟，覆蓋面又廣，利用GSM無線通訊方式來實現變壓器參數的實時采集，無疑是對現有資源的最大利用。最重要的是GSM網絡是由移動運營商投控系統，可以節省數以千億計的導線材料及人工用度，達到環保、節能、資源最大共享的目的，而且免除了網絡的日常修改和維護工作，最大限度地節省了投資。無論何時何地，只要有一部電腦和可以上網的電話線就能實現對各用戶用電量進行累計。和有線方式比較起來，本錢低，易安裝、易維護，可靠性高。

    RTU采用產業級RTU，對于機械式脈沖電表實時采集電表的輸出脈沖，對于電子式多功能電表，則通過645規約將電表的數據讀出后，并存在RTU內，上位機通過MODBUS再將電表數據讀出，從來實現電表電量的采集。


3 三維力控PCAUTO3.62組態軟件先容

  3.1 主要特點
    3.1.1管控一體化的軟件
    強大的Web功能和Internet/Intranet瀏覽器技術，直接支持多文檔。WWW功能全部用VC++實現，因此當在Internet上遠程訪問監控畫面時，具有更好的實時性。同時易于使用ASP等快速開發工具構建B/S系統結構，并可以直接訪問單窗口。
    國內領先的網絡體系構架，支持B/S和C/S訪問方式，支持多層次網絡冗余及故障切換。提供多重冗余結構，支持IO設備冗余、網絡冗余、數據庫冗余等；
    在基于PC控制的“軟PLC”套件得到大量應用的基礎上， 控制策略天生器更加完善和符合現場特點,輕松的基于PC構建復雜控制系統；
    設備通訊和力控網絡節點支持GPRS、CDMA等移動通訊功能；GSM手機短信報警治理系統方便治理報警信息；
    重新設計的加密系統，支持工程加密；　　
    3.1.2 HMI新特點
    ●重新設計的HMI開發系統,更多的組件和控件來方便您構成強大的系統；豐富的函數和設備驅動程序使您集成更輕易；
    ●增強的過渡色與漸進色功能，從根本上解決了很多同類軟件在過多使用過渡色、漸進色時，嚴重影響畫面刷新速度和系統運行效率的題目；
    ●優化設計的工具箱和調色板，在顏色選擇時更直觀、方便；開發更靈活,更多的矢量子圖，制作工程畫面更快捷。
    ●提供面向?qū)ο缶幊谭绞剑瑑?nèi)置間接變量、中間變量、數據庫變量，支持自定義函數,支持大畫面和自定義菜單，方便您構造強大的企業級運行系統,
    ●腳本類型和觸發方式多樣，支持?jǐn)?shù)組運算和循環。
    3.1.3開放性
    ●直接EXCEL已VBA的方式訪問數據庫；
    ●符合工程規范的設計：更多的功能組件是為了滿足工程技術職員的需要而設計的，足夠的靈活性保證了它具有廣泛的適應性；
    ●數據轉發組件靈活方便，OPC技術直接支持時間戳和質量戳；
    ●多國語言版本保證了您的項目的拓展
    3.1.4開發系統　　
    力控?提供了一個高度集成化、可視化的開發環境。極為友好的界面風格使您“上手”非常輕易。
　　
    集成化的開發環境、增強的圖形功能，豐富的圖形元素及超級子圖精靈圖庫集，提供子圖精靈開發工具，用戶可以方便地天生自己的圖庫；力控?優化設計的圖庫，提供了豐富的子圖和“子圖精靈”，任意拖拽不變形，使您的工程畫面精益求精。

　　內部組件

    ●視頻組件：進行視頻的捕捉和回放；u　　
    ●溫控曲線組件：可以進行溫度的自動升溫順保溫控制；u　　
    ●瀏覽器組件：可以作為標準的瀏覽器客戶端；u　　
    ●標準WINDOWS組件：支持標準的文本框、單選框、列表框等組件；u　　
    ●增強的報警組件：集成的報警治理和查詢；u　　
    ●X—Y曲線組件：可以自由的進行曲線分析和查詢；u　　
    ●幻燈片組件：靈活的幻燈片播放，可進行自由控制；u　　
    ●自由曲線組件：方便的繪制各種曲線和動畫連接；u　　
    ●萬能報表組件：類EXCEL的報表工具，方便您完成治理報表；u　　
    ●立體棒圖組件：直方圖的分析工具；u　　
    ●歷史追憶組件：可以追憶帶毫秒標簽的數據，方便事故查詢；u　　
    ●手機短信組件：簡單的手機短信發送組件；u　　
　　

   報表組件：
　　
    歷史報表:

    方便快速的歷史報表天生工具，能進行日報、月報、季報、年報的天生，對數據存儲的時間范圍、間隔、起始時間可進行任意指定，并可以根據存儲的時間進行查詢歷史數據，組態時在力控的繪畫菜單內進行歷史報表的選取。

    內嵌多功能報表：

    靈活的報表天生方式，可以任意設置報表格式，實現各種運算、數據轉換、統計分析、報表打印等。既可以制作實時報表，也可以制作歷史報表。可以在報表上同時顯示實時數據和任意時刻的歷史數據，并加以統計處理，例如取行均勻、列均勻，統計出最大最小值。內嵌多功能報表提供了相應的報表函數，可以制作各種報表模板，實現多次使用，以免重復工作，組態時 在力控的子圖內。

    內置數據表：
    內置數據表是力控開發職員總結關系數據庫的特點開發出的內置實時關系數據表，利用報表模板可以將力控實時數據庫的變量和報表字段進行任意綁定，可以對任意的數據進行插進、刪除、遍歷、存盤，內置的報表過濾器可以任意設定不同情況下的查詢條件，根據查詢條件對所查出的記錄進行選取來參與數據處理。
    動作腳本
    動作腳本類型和觸發方式多樣，具備自定義函數功能，支持?jǐn)?shù)組運算和循環控制。內置多種打印函數，可根據畫面的大小進行任意設置打印范圍。
    自定義運行菜單
    力控?支持用戶自定義菜單，其中包括窗口彈出式菜單和定義在各個圖形對象上的右鍵菜單。配合腳本程序與自定義菜單，可以實現更為靈活與復雜的人機交互過程。
    系統安全性
    力控?提供了完備的安全保護機制，以保證生產過程的安全可靠。力控?的用戶治理將用戶分為操縱工、班長、工程師、系統治理員等多個級別，并可根據級別限制對重要工藝參數的修改，以有效避免生產過程中的誤操縱。
    報警和事件記錄
    力控?在運行時自動記錄系統狀態變化、操縱過程等重要事件。一旦發生事故，可就此作為分析事故原因的依據，為實現事故追憶，提供基礎資料。
    3.1.4分布式網絡　
    特點
    力控?是真正的分布式網絡系統。在工程項目中用戶可以根據實際需要，靈活地構建符合要求的網絡結構，網絡中的各個力控節點可以構建B/S和C/S等方式。
    網絡冗余
    力控?支持多層次網絡冗余，支持報警、歷史數據和網絡時鐘的同步。在雙機冗余基礎上，其它網絡節點自動跟蹤冗余主/從機的切換。各個網絡節點不僅可以監視，還能夠進行控制。
    開放方式
    軟件為開放式體系結構，全面支持DDE、OPC、ODBC/SQL、ActiveX、DNA標準。
    以O(shè)LE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口，便于用戶利用各種常用開發工具（如：VC++、VB等）進行深層的二次開發。
    多國語言支持
    力控?同時具有英文版、繁體、簡體中文版，在蘇丹、埃及、馬來西亞、孟加拉國、緬甸都有力控?軟件的應用實例。
    力控?將加速國際化進程，適應進世的要求。
    3.1.5　區域?qū)崟r數據庫
    數據處理：
    力控監控組態軟件內置區域?qū)崟r數據庫，區域?qū)崟r數據庫內置多種功能塊，來完成數據處理，可實現累計、統計、控制、線形化、PID控制、各種運算等多種功能。
    區域?qū)崟r數據庫完成實時數據、報警檢查、歷史數據的存儲等功能。
    數據庫對生產數據按區域、單元、子單元治理，分為6層結構，方便數據的治理
    數據庫結構為可組態的“活結構”，用戶可根據實際需要自定義自己的各類數據庫結構，方便對數據的治理和查找。
    力控?數據庫具備真正意義上的分布式特征。力控?的HMI（人機界面）部分與數據庫部分可以分別運行在不同的網絡節點上，任意一臺操縱站上的HMI都可以訪問任意一臺服務器上的數據庫。運行于不同網絡節點的數據庫還可以互相訪問。真正實現了數據的分布處理，界面的集中監控與治理。
    豐富的數據庫組件：
    ODBC雙向轉儲數據組件：可以和各種關系數據庫通過ODBC驅動進行實時歷史數據向關系數據庫的雙向轉儲；
    GSM短信治理組件：完善的報警短信治理，生產出現題目的時候，通過移動網絡將報警信息及時的發送到治理者的手機上；
    PORT SERVER數據轉發組件:支持網絡其它的節點通過串口、網絡、MODEM、GPRS、CDMA等方式的數據進行訪問；
    NETSERVER組件：專用的網絡數據服務器組件，構成分布式應用的核心
    DBCOM控件：標準的Activex控件，答應第三方開發工具來訪問實時數據庫，支持C/S網絡訪問。
    SoftPLC組件：控制策略天生器構筑PC控制的靈魂；
    OPC/DDE SERVER：標準的數據服務器，第三方軟件可通過DDE和OPC標準來遍歷數實時數據庫的各種實時和歷史數據。

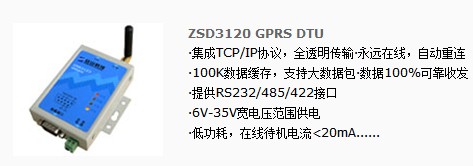

ZSTEL 3120 GPRS DTU

    GPRS DTU是一款基于移動2.5G GPRS網絡平臺、內嵌
    TCP/UDP協議及功能強大的單片機系統的數據傳輸終端。采用Siemens
    MC35i產業級通訊模塊，產業規格設計。提供RS232/RS485/RS422等標
    準串行接口，直接與PLC、RTU、FTU、TTU等采集設備透明連接。實現
    GPRS遠程實時數據傳輸功能。

  產品功能：
    基本功能
    ?使用方便、靈活、可靠
    ?支持雙頻GSM/GPRS
    ?標準的AT命令界面
    ?符合ETSI GSM Phase 2+標準
    ?數據終端永遠在線
    ?支持A5/1&A5/5加密算法

    增強功能
    ?透明數據傳輸與協議轉換
    ?支持虛擬數據專用網
    ?支持多數據中心
    ?支持點對點、點對多點對等數據傳輸
    ?短消息數據備用通道
    ?STK卡特殊功能配置
    ?支持RS-232/422標準串口
    ?通過串口進行軟件升級
    ?支持圖形界面遠程配置與維護
    ?自診斷與串口告警輸出
    ?EMC抗干擾設計，適合電磁惡劣環境應用
    ?極好的低溫順高溫工作性能

    技術參數：
    處理及存儲器
    16位低功耗高性能處理器
    128KB SRAM，512KB FLASH地址空間；
    所選模塊   Siemens MC35i
    外型尺寸   92.7x61.3x23mm
    重量         300g
    工作環境
    模塊工作溫度：   －25°C～60°C
    元器件工作溫度：－40°C～85°C
    濕度范圍：0－95%，非冷凝
    儲存溫度：－40°C～85°C
    電源
    標準電壓：DC+9V/500mA
    電壓范圍：DC5V～DC35V
    功耗：通訊時均勻電流350mA@+9VDC
             空閑時35mA@+9VDC
    接口
    天線接口：   50Ω/SMA 陰頭
    接收靈敏度：-104dbm
    SIM卡：      3V/5V，自動檢測
    用戶數據接口：RS232/RS485（DB9）
    波特率：1200～57,600bits/s

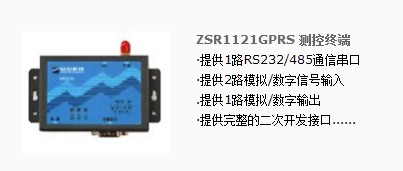

   ZSTEL 1121 GPRS RTU功能簡介：

   ●16路脈沖光電隔離輸進，丈量電度表輸出脈沖
   ●1路隔離的232/RS485接口，DL645電表規約，1路隔離485或232， MODBUS RTU通訊協議，完成645規約至MODBUS協議的轉換輸出
    ●貼片安裝，無外部總線，較高的EMC性能
    ●卡式導軌或螺絲固定
    ●工作溫度：-20℃到70℃
    ●供電電源：24V或220V
    ●EMC測試達到III級
    ●抄表專用多功能RTU

     系統特點
    本系統由國內著名廠商的優質產品組成，采用開放式的協議MODBUS，應用在很多類似的SCADA系統，具有可靠性高、綜合性價比高、開放性好、易擴展、易維護、易安裝等特點。

       成都眾山科技有限公司
