某全球領先的設備制造商具備研發、生產及設備安裝的能力，主要致力于液體罐裝、貼標簽和包裝之類的流程控制領域。作為在機械自動化行業率先采用以太網控制的先驅廠商之一，該公司正在著手改進設備集成的方案，期望在設備網絡化領域推出一套示范性的解決方案。以太網為這類廠商提供了大量的解決方案，覆蓋了注塑、罐裝和封裝、檢測、清洗、消毒、打包和堆放、輸送、系統工程、過程控制和發酵等工藝。其中的解決方案之一是與軟飲料瓶產品線有關的，它包含了三種主要設備，即罐裝機、貼標機和封裝機。該公司正在尋求頂級的工業以太網交換機，從而為包括該生產線在內的所有生產線搭建一個穩定可靠的內部網絡。

系統描述

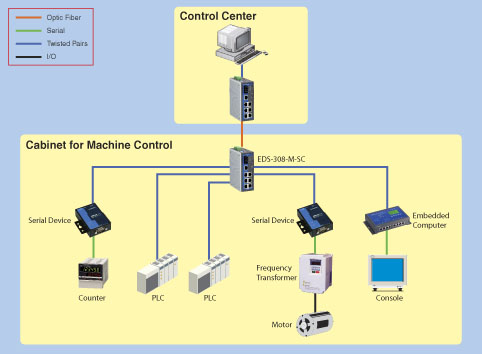

各臺機器均由PLC控制器、HMI控制面板和一些I/O、繼電器、傳感器及計數器構成。設備生產商需要一種可靠的以太網交換機來組網并連接那些網絡設備進行通信，同時將數據導出至工廠管理層以便實現遠程監控。由于該公司致力于設計和制造食品包裝行業的機器，衛生條件和維護的需求在整個系統的設計中占有舉足輕重的地位。所有機器必須經受高溫、高壓和消毒液的清洗。因此這些機器中安裝的是防水傳感器以及Moxa以太網交換機，這樣一來，整個系統便可以滿足惡劣環境的要求。設備制造商采用的是Moxa EDS-305-M-SC，EDS-308-M-SC和EDS-316-M-SC非網管型交換機。這些工業級的設備均為寬溫設計，具備抗震、抗電磁干擾的能力，適用于典型的工業環境當中。所有的交換機配備有一個光纖口，傳輸距離可達5公里，因而設備配置十分方便，機器之間的通信更為可靠、速率更快，同時還可以支持中控室進行多種操作。Moxa交換機的主要特點包括冗余電源輸入和不同的模塊類型（標準模塊（0 ～ 60?C）或寬溫模塊（-40 ～ 75?C）），且提供5年質保。所有的交換機還配備了繼電器輸出報警，可以在系統掉電或端口斷線時通知操作人員或系統控制器。

MOXA解決方案

1. 工業級以太網交換機為寬溫設計，具備抗震、抗電磁干擾的能力，同時具備IP30的防護等級，適用于苛刻的環境

2. 工程中使用的交換機支持多模光纖，可以實現長達5 km距離的信號傳輸，滿足客戶需求

3. Moxa交換機寬溫型號模塊可以在-40~75?C范圍內穩定工作

4. 無風扇、低功耗設計確保了較長的MTBF，可以長期無故障運行，大大減少了集成商和用戶維護設備的工作量

5. 當供電失敗或端口損壞時，交換機可以通過繼電器輸出發送報警信息，為現場工程師提供實時報警信號

主要產品

EDS-308/305系列

? 供電失敗或端口損壞時通過繼電器輸出報警

? 24 VDC冗余電源輸入

? 支持-40～75?C操作溫度（-T型號模塊）

EDS-316系列

? 靈活的接頭選擇，如TP，SC或ST，滿足不同應用的需求

? 供電失敗或端口損壞時通過繼電器輸出報警

? 24 VDC冗余電源輸入

? 防止廣播風暴發生

? 支持-40～75?C操作溫度（-T型號模塊）
