本案的應用主要是控制大樓公共空間的照明設備與開關，利用uPAC-7186EG微型可編程自動化控制器作為區塊控制模塊，特別的是本案采用FRnet高速數字I/O模塊, 產品設定簡單、反應快速，使用者可以通過TPD-280U人機界面進行系統操作。另外搭配InduSoft SCADA軟件，中央監控計算機就可以統一控管照明設備。
案例介紹
本案中某建設公司在住宅大樓、高級商辦大樓均有優良實績，對大樓自動化功能設計及產品選購有極高的要求，功能要簡單、易用、耐用三大原則。為了能夠達成智能樓宇目標，本案場采用泓格產品PAC(可編程自動化控制器)與TouchPAD(人機界面)及I/O模塊達到燈光控制功能，并使用SCADA軟件建立中央監控管理系統。
泓格高樓照明設備監控解決方案
● 電燈啟閉控制
此案采用泓格的硬件產品有uPAC-7186EG、 TPD-280U、FR-2053T、FT-2057T 等產品，uPAC7186EG做為控制器，內部執行ISaGRAF 軟件(軟邏輯開發軟件)做編程。通過 uPAC-7186EG 的串行端口連接 FR-2053T高速數字輸入模塊做觸控開關控制及 FR-2057T(高速數字輸出模塊) 做電燈啟閉控制；另外，再搭配泓格的 TouchPAD 人機界面模塊 (TPD-280U)加裝在公共空間當多功能開關使用。
● 加快傳輸效率
由于案場大樓超過 20層樓以上，為了增進傳輸效率，現場每 4~5 層樓用一個 uPAC-7186EG 做控制，整棟大樓共使用6顆 uPAC-7186EG 模塊做控制。
● 系統整合
在大樓的中央控制室內，使用 PC搭配 SCADA 軟件 (InduSoft)將6顆uPAC-7186EG 所接收的狀態信號讀回做監控，并且將大樓的照明系統監控畫面加以整合起來。

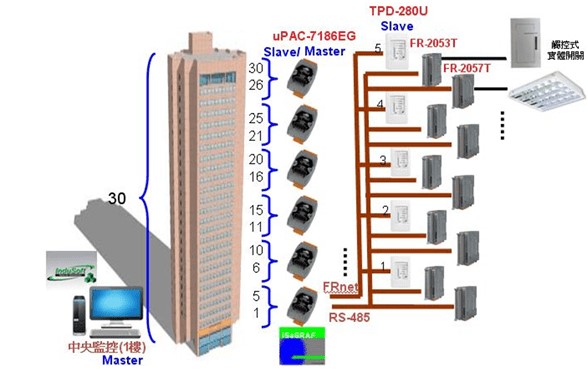

Figure 2-1 System Diagram

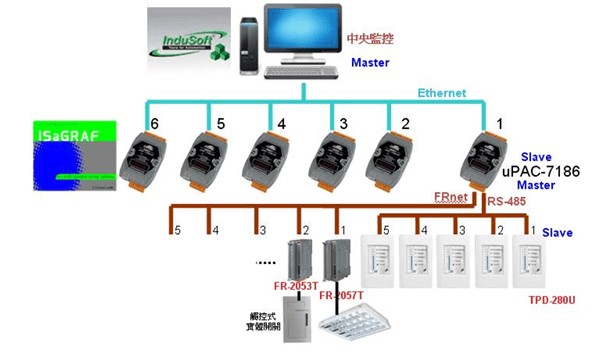

Figure 2-2 System Diagram
結語
泓格科技在工業控制領域深耕多年，質量已深受業界肯定，公司對產品除了不斷自我要求外，也持續推陳出新，為了因應市場需求、與時俱進，近來在樓宇自動化的應用也有顯著的成果。工控產品耐用且持久，所以在智慧樓宇領域非常具有優勢，泓格提供結合樓宇自動化解決方案與產品，提高大樓自動化的科技與便利應用。
