自動化技術=風險分析×安全理念×創新3D打印的CE認證

好奇心和創作熱情與設計能力相結合，是開發創新產品的最佳先決條件。不過，“年輕”公司最好從一開始便依靠適當?shù)闹С謥斫鉀Q機械安全問題。Sintratec是瑞士3D打印領域的新公司，它采取了該做法并與自動化專家皮爾磁合作以保證其產品安全。

Sintratec 3D激光打印機的激光器特別適于制造樣機、鑄模、工業和備件以及用于工業設計和模型制造。若機器操作過程中安全門打開，全方位的安全理念應確保激光器立即關閉且運動部件停止

分配器以0.1毫米為增量鋪設無煙煤粉軌道：當激光束撞擊塑性材料，材料會熔化并與之前完成的橫截面相結合。各步驟完成后，“建造室”下移一層，新的煤粉流出儲槽，為下一燃燒過程做準備。Sintratec S1 3D激光打印機的有色面板后面，有一個逐層創建的三維塑料模型，其最大邊長為11厘米。

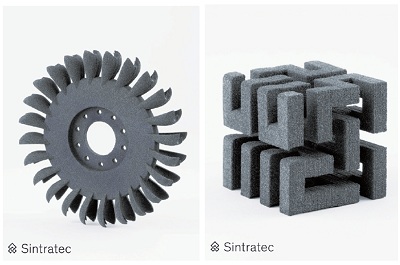

Sintratec S1 3D激光打印機打印的產品。若激光束撞擊預熱的塑性材料，材料會熔化并與之前完成的橫截面相結合

各種形狀的激光燒結

準確地說，物體在臺式咖啡機相當?shù)耐鈿?nèi)加熱：4級激光器在可見光譜范圍內操作。該類激光器存在很高風險。操作員有責任嚴格遵守安全法規。與立體平版印刷或長絲3D打印相比，Sintratec的3D激光打印機打印的東西更加多樣、更加堅固、更加耐用且分辨率更高。該創新的激光燒結技術特別適于制造樣機、鑄模、工業和備件以及用于工業設計、模型制造甚至是訓練或演示目的。

通過眾籌獲得種子基金

Sintratec公司總部位于瑞士布魯格，而S1 3D激光打印機是其樣機。公司由瑞士西北應用科學和藝術大學及蘇黎世聯邦理工學院的三名畢業生創建，他們已為該創業公司的獨立奠定了基石，并確認該打印機為世界首創。Joscha Zeltner 是公司的聯合創始人之一，他說：“Sintratec  S13D激光打印機可進入增材制造領域，其特別適于制造功能樣機。該打印機可融入任何生產環境且操作簡單”。研發該機器的同時，三名創始人還創建了一個介紹網站，多次獲得創新青年企業家獎，并眾籌種子基金，為S1的前身3D激光打印機套件籌集資金。眾籌期間，已出售60臺機器。

使用安全激光器

雖然產品便于管理，但仍需對Sintratec 3D激光打印機做出若干商業決策，這非常重要且責任重大。特別是在人員、時間和資金等資源有限的情況下，讓新公司在高度專業化的工作環境下自行完成所有任務很顯然不可行。

“當然，迄今為止供應的所有機器均足夠安全。但直到最近，我們才按照機械指令2006/42/EC進行了深入的風險分析并從中獲得安全理念，” Joscha Zeltner解釋道。

全面安全所需整套服務

Sintratec委托自動化公司皮爾磁按照最終的CE認證安全理念執行風險分析的任務。早在1996年，皮爾磁就在瑞士梅根維爾成立了分公司。初期咨詢中已明確了按照機械指令2006/42/EC發布 CE符合性聲明的過程中，仍須完成哪些任務。風險評估期間，皮爾磁確定了待協調的有效標準、規定和潛在危險。這樣便可評估實際風險并推薦降低風險的方法。操作員受到的危害主要來自Sintratec 3D打印機上的4級激光器。“激光束易接近且漫反射，對眼睛和皮膚有害。此外，激光束可能引起火災，” Joscha Zeltner說道。

從安全理念到安全等級

皮爾磁根據確定的風險創建安全理念。該安全理念描述了消除或降低風險應采取的技術措施并確保機器安全符合國內和國際協調標準的要求。Sintratec 3D激光打印機操作過程中，必須確保安全門打開時激光器立即關閉且運動部件停止。皮爾磁的非接觸式磁性開關PSENmag執行該任務。該磁性開關用于按照EN 60947-5-3的要求監控保護設備的位置并進行一般位置監控。

安全開關PSENmag采用緊湊型設計，可節省安裝空間。此外，所有裝置的接頭和電纜及接近方向，加上保證的3或8/10 mm的操作距離，確保可進行柔性裝配以及快捷輕松的安裝

在選擇合適元件之前，必須按照EN ISO 13849-1 / EN IEC 62061確定并驗證將達到的性能等級（PL）或安全完整性等級（SIL）。使用皮爾磁的PAScal安全計算器可確定達到的性能等級并將其與所需性能等級比較。按照安全理念，激光器關閉時須達到性能等級PL=d。然后，根據風險評估結果和需要實施的安全理念。Sintratec 3D激光打印機選擇皮爾磁的非接觸式磁性安全開關PSENmag可確保安全門處必需的安全。

所有事項都正確嗎？

項目尾期必須進行關鍵性審查：機器控制方面設計并實施了正確的安全保護措施嗎？安全系統的功能試驗和故障模擬的性能也是重要組成部分。而且，安全相關的所有工作及不可避免的殘余風險均有可靠記錄。按照機械指令（絕對強制，尤其是與責任相關的原因）的要求檢查是否有操作說明書及其是否完整。

確認安全

Sintratec將CE標識附在產品上，以確認在其保證的性能及按照其預計用途使用時、產品能滿足機械指令2006/42/EC的所有法律要求。

“若您不想在產品開發期間忽略重要事項，您需從一開始就在各點獲得高效支持。在全面安全所需服務范圍方面，皮爾磁是完美的合作伙伴。在將來的項目中，我們將肯定再次依靠皮爾磁的專業知識，” Joscha Zeltner總結道。

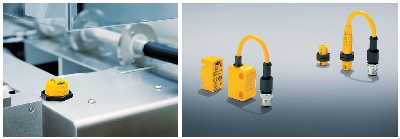

說明：安全開關PSENmag采用緊湊型設計，可節省安裝空間。此外，所有裝置的接頭和電纜及接近方向，加上保證的3或8/10毫米的操作距離，使得可進行柔性裝配及快捷輕松的安裝。
