齊齊哈爾二機床（集團）有限公司是我國重型機床的龍頭企業，2008年齊二機床將繼續以超大規模參加中國工博會數控機床與金屬加工展，展出BFS-160、BFR-160型數控落地銑鏜床和XK2130型數控動梁龍門鏜銑床等先進機床。

　　BFS-160、BFR-160型數控落地銑鏜床是齊二機床與德國羅特樂公司合作生產的高速數控落地銑鏜床，技術處于世界先進水平。機床有5個數控軸（X、Y、W、Z—直線運動軸，C—主軸回轉軸），各驅動軸為交流伺服電機連接減速機驅動，其中立柱移動（X軸）進給機構，采用雙齒輪—齒條液壓消隙機構，傳動更穩定準確。機床設計時均先采用三維軟件進行立體建模及模擬運動，然后對所有關鍵件運用ANSYS軟件進行有限元分析，分析受力結構及力的傳遞路線，合理設計關鍵件結構及布置加強筋。其中床身、滑座、主軸箱、滑枕等主要大件均為優質鑄鐵鑄造而成，立柱為金屬結構件，均具有足夠的強度和剛度，并采用二次以上時效處理，保證工件不變形和具有良好的精度保持性。床身、立柱導軌為靜壓導軌，X、Y、W導軌的靜壓油，是由定量分配器恒定分配油量，注入各靜壓腔，實現恒流靜壓導軌技術，具有靜壓壓力自動調節、摩擦系數小、低速不爬行、導軌無磨損等優點。機床配有三項精度補償：主軸箱重心平衡補償、滑枕?yè)闲宰冃窝a(bǔ)償和滑枕加裝附件重量補償。其中，主軸箱重心平衡補償為主軸箱自平衡結構，重力平衡系統采用液壓油缸平衡主軸箱重力，補償系統采用液壓油缸（油缸一端固定，此補償結構準確）補償滑枕伸出；補償跟進速度快，吻合性好，平穩準確。機床的數控系統可根據用戶的要求分別配置SIEMENS、HEIDENHAIN、FANUC、NUM、FAGOR等數控系統，可九軸控制任意四軸聯動。主傳動采用交流主軸電機連接減速機驅動，進給電機選用交流伺服電機，具有扭矩大、調速范圍寬、性能可靠、穩定性好等優點，所有這些均通過懸掛按鈕站集中操縱，實現數字控制。機床主軸轉速最高可達2400r/min，鏜軸滑枕進給速度達6000mm/min。其中BFS-160為主軸箱伸出式落地銑鏜床，BFR-160為主軸箱移動式落地銑鏜床，兩種產品均可以根據用戶需求安裝垂直銑頭、萬能銑頭、伸長銑頭、平旋盤等各種附件，用來擴大機床的加工能力，如與回轉工作臺配合使用，可一次裝夾完成五面加工，主要用于加工重量大、形狀復雜的焊接框架型零件、箱體孔系零件，可對其進行鉆孔、擴孔、鉸孔、切螺紋、切溝槽以及平面銑削等加工，并能對空間平面、曲面進行加工，適用于軍工、航天、冶金、造船、能源以及其他國家重點行業。

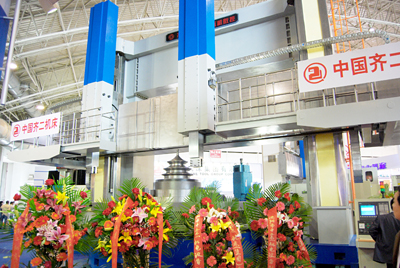

　　XK2130型數控動梁龍門鏜銑床是企業完全自主研制的具有自主知識產權的，國際先進、國內領先的高端數控產品，該機采用三維軟件仿真設計，關鍵部件都進行了有限元分析，確保機床具有很高的靜態剛度和動態剛度，并采用雙立柱橫梁升降式龍門結構，方滑枕前端可根據用戶需求配置多種不同功能的銑頭，銑頭具有自動分度功能，并能夠在一次裝夾中完成對一個零件的五個不同表面進行鉆孔、鏜孔、切溝槽以及平面的銑削加工。本次展出的XK2130為五軸聯動型，機床除了配有常規銑頭外，還帶有一個數控A、C軸雙擺角銑頭，能夠?qū)崿F(xiàn)X、Y、Z及A、C軸的五軸聯動，完成復雜三維曲面的精密加工，廣泛應用于各個行業，特別適用于國防、軍工、航空航天、發電設備、能源交通、模具制造等行業的關鍵精密零件的加工。
