項目介紹
手機檢測中的一項基本的測試是按鍵后檢測手機的輸出信號。這可以由操作員人工的進行（逐一按鍵，并用多量程測量儀表檢測信號的輸出），但是更加有效且有質量保證的測試過程可以通過一些研華的I/O板卡和夾具。中國領先的ODM手機制造商采用PCI-1758UDIO建立了一個解決方案來驅動機械的硅片，采用PCI-1711L捕捉手機的輸出信號。這大大簡化了操作員的工作量，減少了出錯概率，并全面提高了測試過程的速度和效率。
項目需求
在手機生產線上經常存在很多需要進行測試的不同模型，這使得完全依靠自動化系統成為不現實的。操作員需要手工的將每個手機放入對應的位置，并且在丟棄錯誤單元時作出快速的判斷。在這類生產線中，最好增加人工操作員的效率而非旨在創造全自動系統的工作。
方案介紹

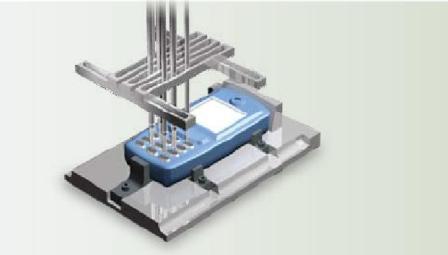

這一過程以操作員放置手機于一個位置夾具上并按下按鈕開始。它發送一個信號PCI-1758UDIO的數字輸入通道，這一信號初始化了IPC-6806上的測試程序。測試伴隨著PCI-1758UDIO發送一個數字輸出信號到夾具上的一個繼電器開始，它啟動了按鍵的過程，在接觸的過程中，幾個功能被激活（依賴于手機模型)。如果一個數字鍵被激活，Touchtone信號的數字輸出代碼輸入到PCI-1711L中，并且與軟件生成的正確的代碼進行對比。按下一個數字鍵也使得手機話筒以正確的頻率輸出一個模擬輸出信號。它被一個PCI-1711L的模擬輸入檢測，對于彩色的LCD顯示，電壓輸出范圍的不同決定了顏色。通過使用PCI-1711L來檢測這些電壓信號，正確的顏色顯示可以被測試出來。在檢測了第一個鍵的所有功能之后，信號送入到PCI-1758UDIO中通知系統繼續進行下一個鍵的檢測。過程持續到檢測完鍵盤上的每一個按鍵。當所有的檢測工作完成后，一個數字輸出通道被用于提醒操作員，被測手機可以換為下一個新的手機。
如果一個按鍵發生錯誤，可以中止信號的輸出，并且等待操作員的動作，系統也可以將錯誤與發生錯誤的測試過程的位置與手機序列號的信息記錄到一個數據庫中。這使得生產工程師容易的對生產線進行故障定位并作出快速的修理。系統圖顯示了一個良好配置的系統同時測試4部手機，它也可以通過擴展板卡來擴充規模。PCI-1758UDIO帶有64個輸出通道，因此它可以激活4部手機上的16個數字鍵。PCI-1711L的16個數字輸入被用于捕捉數字Touchtone代碼（每手機4通道），當16個模擬輸入被用于測試LCD，LED和話筒時。16個數字輸出可以被用于激活每一個按鍵額外功能的硅片，它使得一個手機上的最大鍵數達到20個。

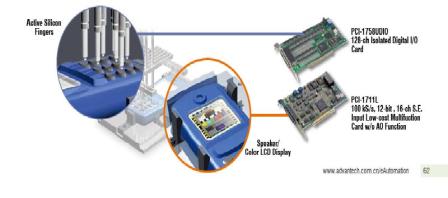

系統架構圖
結論
·新系統帶來了高的生產率和較大的質量提高。鍵盤功能測試減少了測試時間（從1分鐘減少到5秒），并且測試精度從95.7%提高到100%。
·系統有較好的適應性，較少的改動可以使系統能夠運行許多相似的測試，并且增加板卡可以增加系統容量。
·帶有標準的部件。
